Optické zarovnání BGA Reballing Station

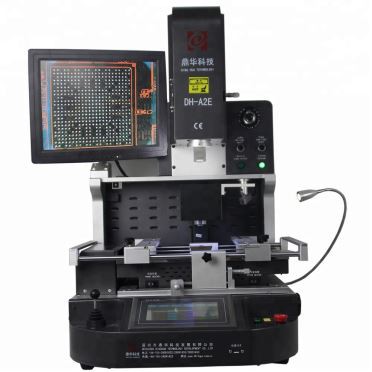

1. Dinghua DH-A2 automatické optické zarovnání BGA přebalovací stanice
2. Přímo z továrny
3. Největší výrobce automatických přepracovacích stanic BGA v Číně
Popis
Optical Alignment BGA Reballing Station je specializované zařízení používané k opravám nebo renovaci
Čipy Ball Grid Array (BGA) na deskách elektronických obvodů. BGA čipy jsou malé součástky, které jsou
připájené na obvodovou desku a často selhávají z různých důvodů, jako je teplo, fyzická zátěž a
vnější faktory, pokud nemáte profesionální vybavení.
Optical Alignment BGA Reballing Station umožňuje přesné vyrovnání BGA čipu během přebalování.
Přebalování zahrnuje odstranění vadného BGA čipu z desky, vyčištění pájecích plošek a následné pájení
nový BGA čip na vyčištěné podložky. Proces přebalování je kritický, protože vyžaduje extrémní přesnost
ujistěte se, že je nový čip správně zarovnán na desce.
1. Aplikace
Dokáže opravit základní desky počítačů, smartphonů, notebooků, logických desek MacBooků, digitálních fotoaparátů, klimatizací, TV a
další elektronická zařízení z lékařského průmyslu, komunikačního průmyslu, automobilového průmyslu atd.
Pájení, přebalování a odpájení různých druhů čipů: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA,
CPGA, LED čip.
3. Specifikace
Optical Alignment BGA Reballing Station využívá kamery s vysokým rozlišením k zachycení snímků BGA padů
a nový čip. Systém pak snímky analyzuje a pomocí sofistikovaných algoritmů je srovná
komponenty přesně. Technik může vidět náhled vyrovnání v reálném čase na obrazovce a provádět úpravy
podle potřeby.
| Moc | 5300w |
| Horní ohřívač | Horký vzduch 1200w |
| Spodní ohřívač | Horký vzduch 1200W. Infračervený 2700W |
| Napájení | AC220V±10% 50/60Hz |
| Dimenze | D530*Š670*V790 mm |
| Polohování | Podpora PCB s V-drážkou as externím univerzálním držákem |
| Regulace teploty | Termočlánek typu K, regulace s uzavřenou smyčkou, nezávislé topení |
| Přesnost teploty | ±2 stupně |
| Velikost PCB | Max 450*490 mm, Min 22 *22 mm |
| Jemné ladění pracovního stolu | ±15mm vpřed/vzad,±15mm vpravo/vlevo |
| BGA čip | 80*80-1*1 mm |
| Minimální rozestup třísek | 0.15 mm |
| Snímač teploty | 1 (volitelné) |
| Čistá hmotnost | 70 kg |
4. Podrobnosti
Optical Alignment BGA Reballing Station zlepšuje efektivitu a kvalitu procesu přebalování. Šetří to čas
a snižuje možnost chyb při zarovnání. Výsledkem je spolehlivá oprava nebo renovace, která obnovuje
funkčnosti elektronického zařízení.
5. Proč si vybrat naši optickou vyrovnávací stanici BGA Reballing Station?
6. Certifikát
Aby mohla nabízet kvalitní produkty, SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD jako první prošla UL,
Certifikáty E-MARK, CCC, FCC a CE ROHS. Mezitím, aby zlepšil a zdokonalil systém kvality, Dinghua prošel
Certifikace auditu na místě ISO, GMP, FCCA a C-TPAT.
7. Balení a odeslání
10. Návod k obsluze
