Dodavatel Čína Bga Rework Station

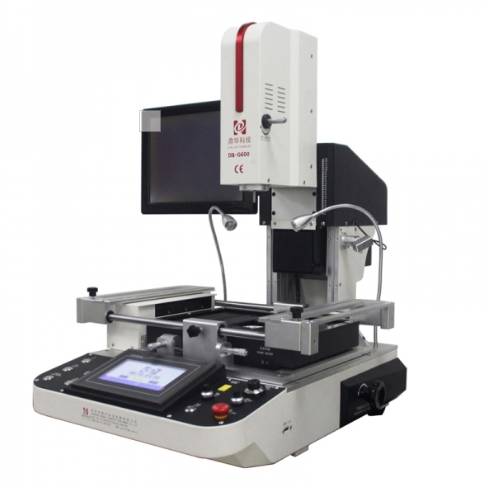

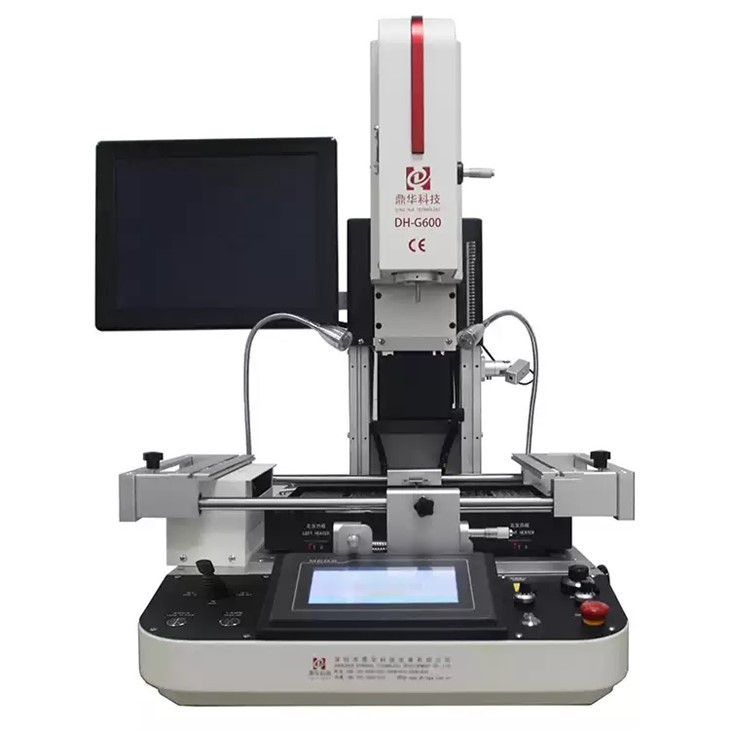

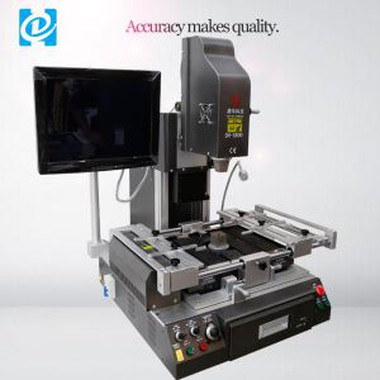

Dinghua DH-G600,přepracovací stanice BGA pro optické zarovnání, tří-zónová stanice pro přepracování čipů s konstantní teplotou infračerveného ohřevu, integrovaný stroj pro demontáž a montáž čipu.

Odeslat dotaz

Popis

Čínský lídr ve výrobě automatizačních zařízení

Shenzhen Dinghua Technology Co., Ltd. je národní technologicky vyspělá společnost integrující výzkum a vývoj, výrobu, prodej a servis strojů X-RAY, kontrolních zařízení X-RAY, zařízení na přepracování BGA a automatizačních zařízení. Máme absolutní sílu poskytovat vám vysoce-kvalitní produkty, komplexní služby a pokročilou technickou podporu.

Odeslat poptávku

Popis produktů

1.HMI s dotykovou obrazovkou HD s analýzou křivek-v reálném čase; okamžitě zobrazuje a analyzuje/opravuje nastavené a skutečné teplotní křivky.

2.Vysoce-přesný termočlánek typu K-s uzavřenou-smyčkou řízení + automatický teplotní kompenzační systém, spárovaný s teplotními moduly s přesností ±2 stupně. Externí port pro měření teploty umožňuje přesnou analýzu křivky a kalibraci.

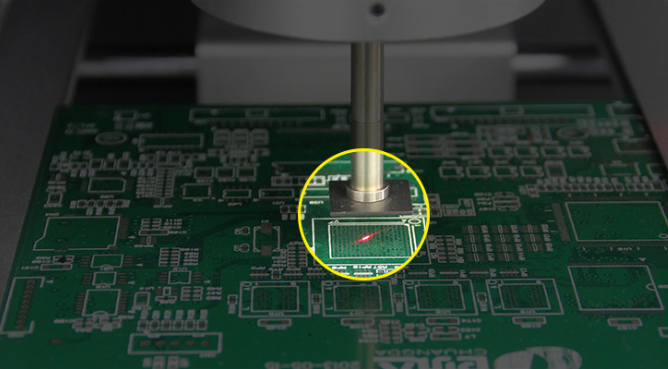

3. Vysoce přesný-systém digitálního vidění; Polohování desky plošných spojů pomocí V-drážky a lineárních posuvníků umožňuje jemné/rychlé nastavení os X/Y/R, přizpůsobení se různým velikostem a rozložení desek plošných spojů.

4. Flexibilní pohyblivý univerzální přípravek chrání desky plošných spojů před poškozením/deformací okrajových součástí, kompatibilní se všemi velikostmi pouzder BGA pro přepracování.

5.Včetně trysek z více slitin; Otočný o 360 stupňů pro snadnou instalaci a výměnu.

6.3 nezávislé horní a spodní topné zóny podporují více-skupinové, více{2}}stupňové řízení teploty současně, což zajišťuje optimální efekt pájení. Teplota ohřevu, čas, sklon, chlazení a vakuum jsou konfigurovatelné na HMI.

7,8-stupňová regulace teploty na zónu s masivním uložením křivky pro rychlé vyvolání specifické pro BGA. Analýza křivek, nastavení a korekce jsou dostupné přímo na dotykové obrazovce; nezávislé PID algoritmy pro každou zónu zaručují rovnoměrný ohřev a přesnost.

8.Vysokovýkonný-křížový{2}}ventilátor umožňuje rychlé chlazení PCB, aby se zabránilo deformaci; inteligentní automatizované řízení pro montáž, pájení a demontáž.

9.USB port pro snadné stahování dat křivek na U disk; podpora připojení myši pro prodloužení životnosti dotykové obrazovky.

10. Hlasové-předběžné{2}}alarmy řízené operátory 5–10 sekund před dokončením procesu. Chladicí systém se aktivuje po zastavení ohřevu a automaticky se vypne, když se teplota vrátí na pokojovou teplotu, čímž zabraňuje stárnutí stroje zbytkovým teplem.

11. CE-certifikované, vybavené tlačítkem nouzového zastavení a ochranou proti automatickému vypnutí-při nehodě.

Parametry produktu

Celkový výkon	5500W
Horní ohřívač	1200W
Spodní ohřívač	Druhá teplotní zóna je 1200W a třetí teplotní zóna je 3000W.
moc	AC 220V±10％ 50/60Hz
Rozměry	D760×Š885×V890 mm
Polohování	Slot ve tvaru V-, držák PCB nastavitelný ve směru X a vybavený univerzální svorkou.
Regulace teploty	Termočlánek typu K-(K senzor), ovládání s uzavřenou smyčkou
Přesnost teploty	±2 stupně
velikost PCB	Max 380×370 mm Min 22×22 mm
Jemné{0}}ladění pracovního stolu	±15mm vpředu a vzadu, ±15mm vlevo a vpravo
BGA čip	2X2-50X50mm
Minimální rozestup třísek	0,15 mm
Externí snímač teploty	1, rozšiřitelné (volitelné)
Čistá hmotnost	60 kg
Klíčové vlastnosti	laptop bga stroj, smd & bga přepracovací stanice, bga smd přepracovací stanice

Detailní obrázky

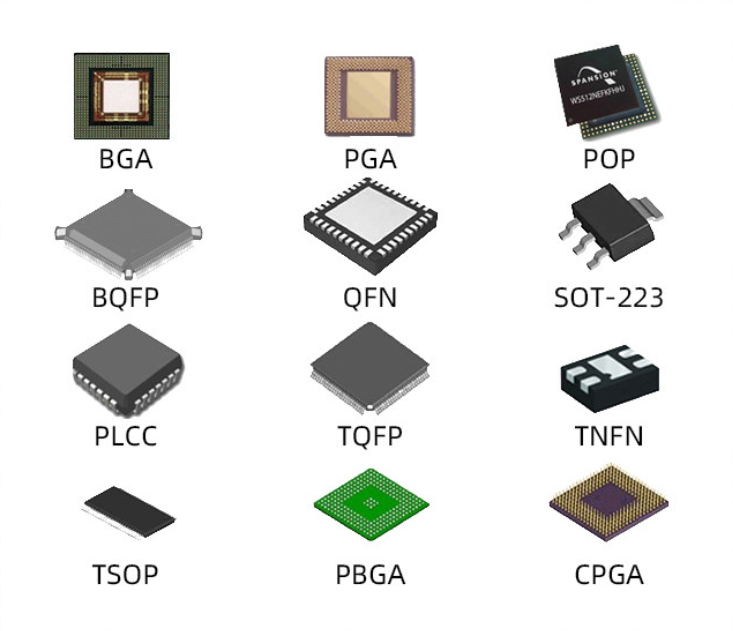

Všechny druhy čipů lze vrátit k opravě.

BGA, PGA, POP, BQFP, QFN, SOT-233, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA atd.....

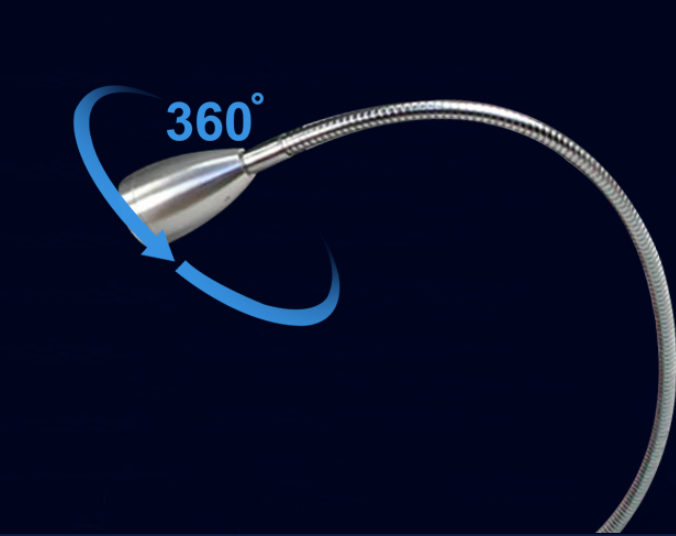

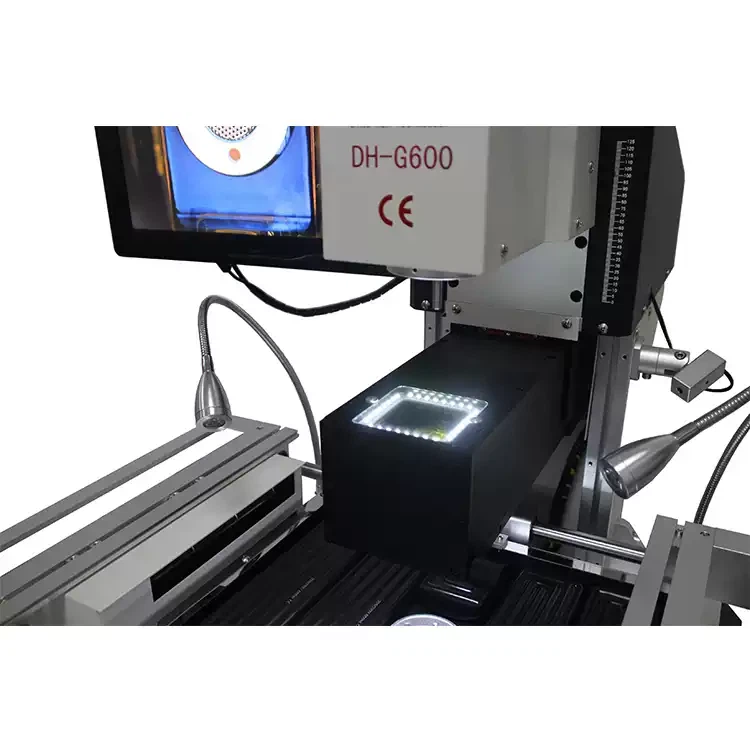

Osvětlení studeným světlem otočné o 360 stupňů pro kontrolu DPS bez slepých míst.

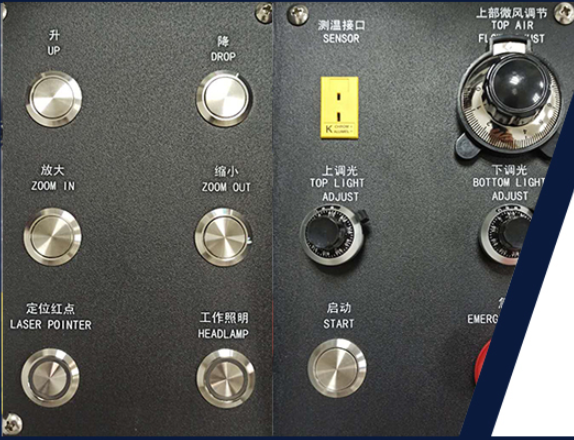

Tato přepracovací stanice smd&bga konfigurováno s externími tlačítky pro snadné ovládání

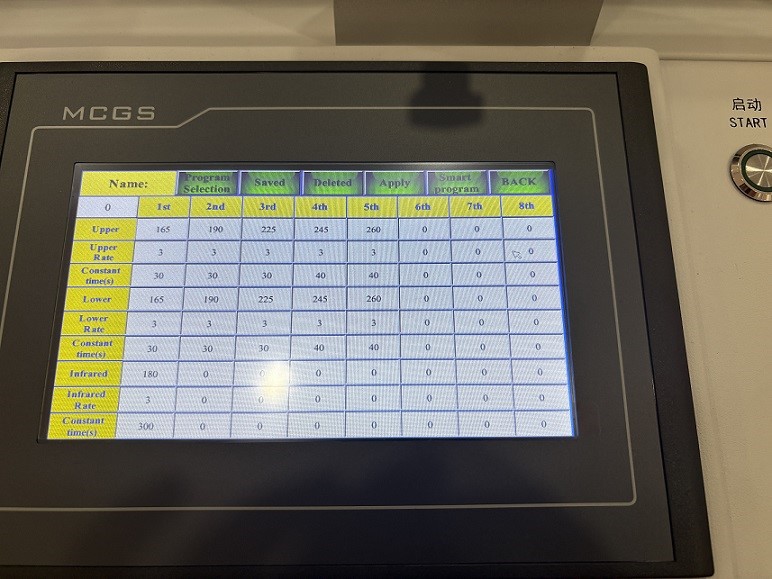

Dotykový displej obsahuje čínské i anglické písmo, osm nastavení teploty a nezávislé ovládání teploty.

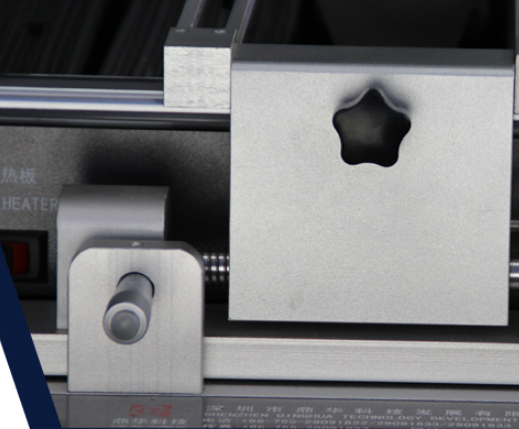

Tato bga smd přepracovací stanice mikrometru poskytuje přesné jemné{0}}ladění s přesností vyrovnání na 0,01 mm, což vede k přirozené a přesné montáži.

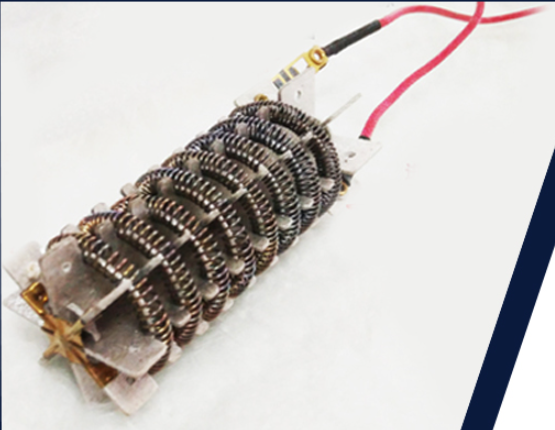

Tato přepracovací stanice bga smd používá německé-topné těleso a topný modul, zaručená kvalita.

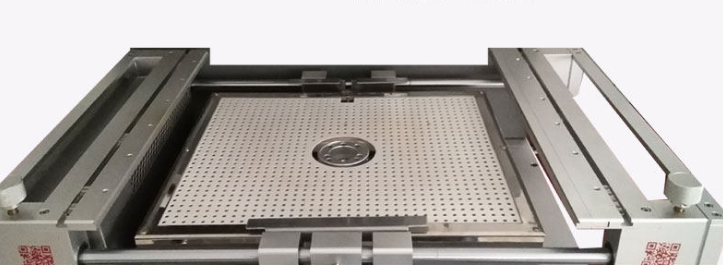

Extra-velká deska PCB, do které lze vložit desky plošných spojů různých velikostí.

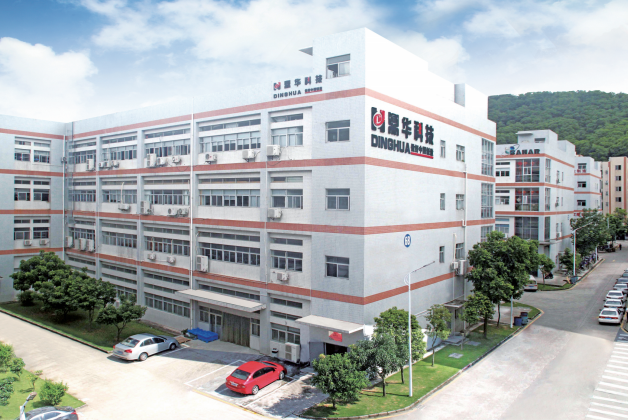

Naše společnost
