Opravy ECU automobilů
Vysoce automatický stroj na přepracování BGA s vizuálními postupy přepracování, snadnou výměnou vašeho obnoveného (přebaleného) čipu na jeho správné pozici na čipu; Dokonce i automatické odstranění, vyzvednutí, výměna a pájení atd.; Použité teplotní profily lze uložit a pohodlně znovu použít.
Popis

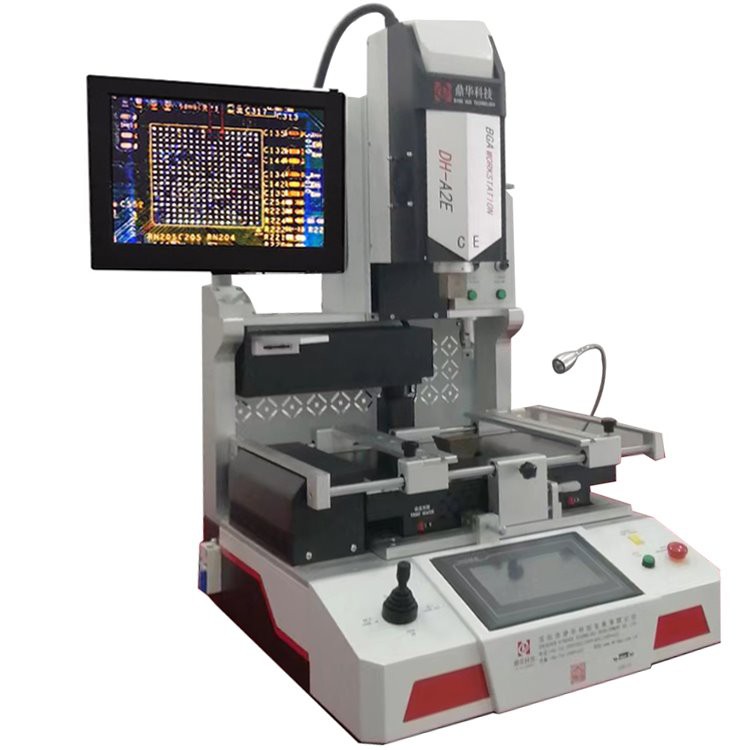

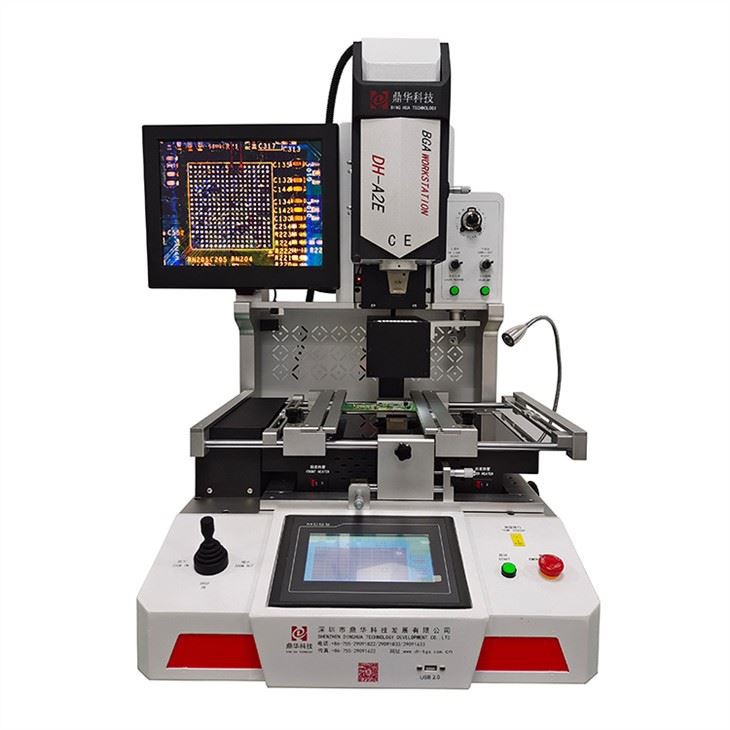

Vysoce automatický předělávací stroj pro opravy řídicí jednotky automobilu
Automotive Ecu Repair Mnoho času a odborných znalostí, které musíte vynaložit nebo zvládnout, je často využito při přepracování, protože nemáte automatický BGA předělávací stroj s inteligentním provozem pro zahřívání, odpájení, montáž a pájení, dokonce i s korekcí teplot.
Základní informace
| Model | DH-A2E |
| Napájení | 110~220V +/- 10% 50/60Hz |
| Jmenovitý výkon | 5000W |
| Horní ohřev | Horkovzdušný, který lze regulovat |
| Spodní ohřev | Hybridní ohřev pro PCBa a čipovou úroveň |
| Montáž | Optické vyrovnání, viditelné postupy, přesnost 0.01 mm |
| Velikost PCB | 10*10~450*500mm |
| Chipsy | 1 * 1 ~ 80 * 80 (více než 80 * 80 mm, volitelně) |
| Úroveň automatizace | Vysoce automatický |
| Poprodejní služby | Online průvodce a školení (v případě potřeby videohovory) |
| Pájecí koule | Olovnatá nebo bezolovnatá a pájecí pasta (poskytuje uživatel) |
| Napájecí zástrčka | Jako požadavek zákazníka |
| Frekvence | 3 hodiny práce, 10 minut odpočinek |
| Podavač třísek | Automaticky přeneste čip k pájení nebo přijměte a vraťte se zpět |
| Optické CCD | Automatický |
| Boční kamera | Sledujte stav tavení pájecí kuličky (volitelné) |
| Dimenze | 600*700*850mm |
| Hmotnost | 70 kg |
Postupy přepracování:
1.Odpájení a ohřev
Hybridní vytápění s infračerveným a horkovzdušným vedením:
Infračervený ohřev pro PCBa, zejména ty PCBa, které byly dlouhou dobu nečinné, je třeba předehřát.
Horkovzdušný ohřev pro třísky (součástky) určené k odpájení, jehož funkce je stejná jako
horní horký vzduch, obecně, horní horký vzduch a spodní horký vzduch musí pracovat současně.
2. Přebalování nebo tisk pájecí pasty
Chcete-li přebalit nebo vytisknout pájecí pastu po vyčištění základní desky a podložek čipu, pak je zabetonujte
na čipu nebo základní desce, čeká na pájení.

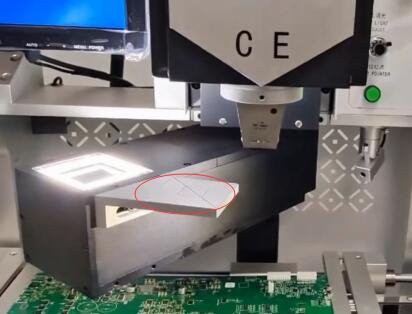

3. Optický CCD a podavač čipů
Optický CCD a podavač čipů spolupracují, což automaticky předává čip
pro vyzvednutí nebo převzetí čipu a jeho odnesení zpět.

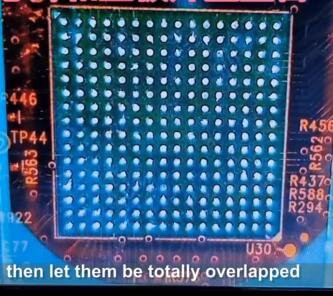

4. Montáž pro obnovený čip nebo součástky
Viditelné postupy zarovnání, díky nimž si můžete být jisti, že montáž bude ještě menšíčip a rozestup. stačí kliknout na "zarovnání OK" po nastavení mikrometrů,pak automaticky připájet zpět.
5. Pájení
Automaticky jej vložte zpět do správné polohy na základní desce,přesnost 0.01 mm, která vyhovuje různým montážím čipů a různým
základní desky atd.
6. Monitorování (volitelná funkce)
Během pájení
stav tání lze sledovat prostřednictvímboční kamera. Jistě, stav odpájení lze zobrazit stejným způsobem.
video se zobrazí na monitoru, který se používá pro optické CCD zobrazení.
Další podrobnosti o pájení pro opravu řídicí jednotky automobilu, zde je video pro vaši referenci:
