1. Popis produktu dotykové obrazovky počítače bga rework stanice DH-D1
S vysoce přesným termočlánkem typu k-regulace s uzavřenou smyčkou a systémem automatické teplotní kompenzace PID, teplotním modulem a inteligentní řídicí jednotkou může naše BGA Rework Station DH-D1 umožnit přesnou odchylku teploty o ±2 stupně. Jeho externí konektor pro měření teploty mezitím umožňuje dikci teploty a přesnou analýzu v reálném čase.
2. Specifikace produktu dotykové obrazovky počítače bga rework stanice DH-D1
| Moc | 4800W |
| Horní ohřívač | Horký vzduch 800W |
| Spodní ohřívač | Horký vzduch 1200W, Infračervený 2700W |
| Napájení | AC 220 V+10 %, 50/60 Hz |
| Dimenze | D 560*Š650*V580 mm |
| Polohování | Podpora PCB s N-drážkou as externím univerzálním držákem |
| Regulace teploty | Termočlánek typu K, ovládání s uzavřenou smyčkounezávislé topení |
| Přesnost teploty | ±2 stupně |
| Velikost PCB | Max 420*400 mm, Min 22*22 mm |
| Doladění pracovního stolu | ±15 mm vpřed/vzad +15 mm vpravo/vlevo |
| BGA čip | 2*2 - 80*80 mm |
| Minimální rozestup třísek | 0.15 mm |
| Teplotní senzor | 1 (volitelné) |
| Čistá hmotnost | 31 kg |
3. Vlastnosti produktu dotykové obrazovky počítače bga rework stanice DH-D1
Humanizovaný design usnadňuje ovládání stroje. Za normálních okolností se jej pracovník naučí používat za 10 minut. Žádné zvláštní odborné zkušenosti nebo dovednostije potřeba, což je pro vaši společnost úspora času a energie.
Vhodné pro různé typy DPS libovolné velikosti.
Špičkové materiály zaručují dlouhou životnost. Průtokový, horní a spodní chladicí ventilátor chladí stroj automaticky
jakmile je proces ohřevu dokončen,která účinně zabraňuje poškození a stárnutí stroje.{0}}Na topný systém je nabízena roční záruka.
Nabízí se doživotní neomezená technická podpora a bezplatné školení.

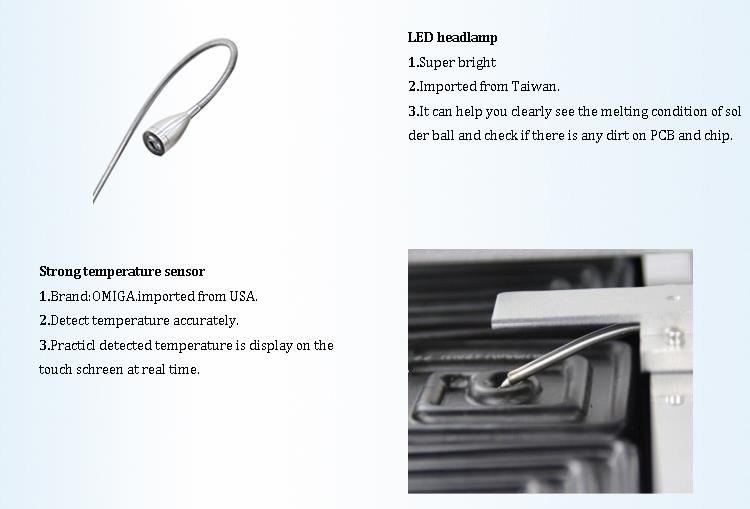

Super jasná LED čelovka je dovezena od tchajwanského špičkového výrobce. Může vám pomoci jasně vidět stav tavení pájecí kuličky a zkontrolovat, zda existujejsou nějaké nečistoty na PCB a čipu.

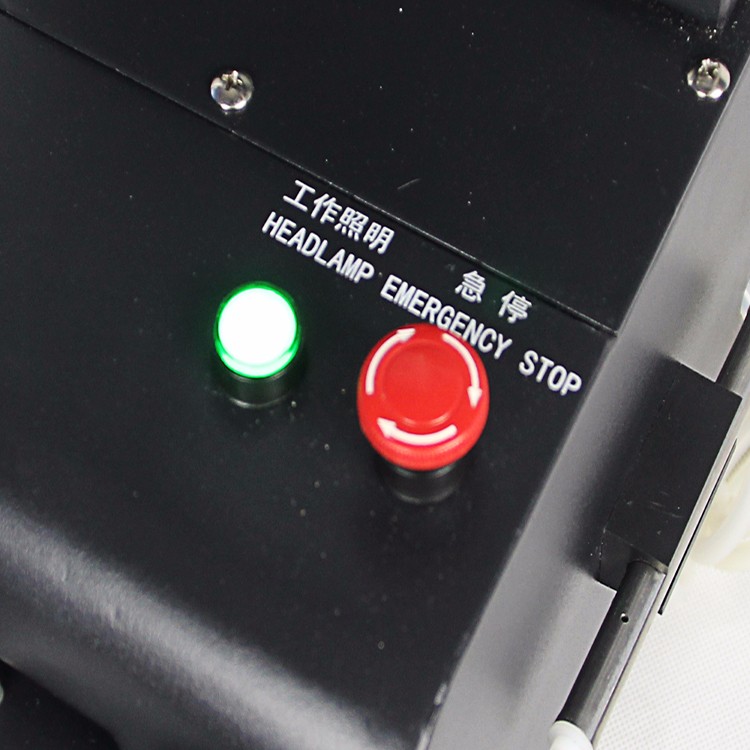

Je zde nouzové zastavení pro případ jakékoli nouze.
4. Podrobnosti o produktu dotykové obrazovky počítače bga rework stanice DH-D1
5. Proč zvolit počítač s dotykovou obrazovkou bga rework station DH-D1
6. Balení, dodávka dotykového počítače bga rework stanice DH-D1
7. Související znalosti o BGA
PRAVIDLO UMÍSTĚNÍ A SMĚROVÁNÍ ČIPŮ BGA
BGA je běžně používaná součástka na PCB, obvykle CPU, NORTH BRIDGE, SOUTH BRIDGE, AGP CHIP, CARD BUS CHIP atd. Většina z nich je v typu balení bga. Stručně řečeno, 80 % vysokofrekvenčních signálů a speciálních signálů bude Vytáhněte tento typ balíčku. Proto, jak se vypořádat se směrováním BGA balíčku, bude mít velký dopad na důležité signály.
Malé části, které obvykle obklopují BGA, lze rozdělit do několika kategorií podle jejich důležitosti
průchodem.
Hodinová svorka RC obvod.
tlumení (objevuje se v sériovém rezistoru, typ banky; například signál paměti BUS)
EMI RC obvod (objevuje se ve stylu tlumení, C, výška tahu; např. signál USB).
Další speciální obvody (speciální obvody přidané podle jiného CHIPu; například obvod snímání teploty CPU).
Skupina malých výkonových obvodů 40mil nebo méně (ve formě C, L, R atd.; tento druh obvodu se často objevuje poblíž AGP CHIP nebo CHIP s funkcí AGP a různé výkonové skupiny jsou odděleny R, L).
Zatáhněte nízko R, C.
Obecná skupina malých okruhů (objevuje se v R, C, Q, U atd.; žádné požadavky na sledování).
Výška tahu R, RP.
Okruh 1-6-položky je obvykle středem umístění a bude uspořádán co nejblíže k BGA, což vyžaduje zvláštní zacházení. Důležitost sedmého okruhu je druhá, ale bude také blíže BGA. 8, 9 je obecný obvod, patří k němu signál lze připojit.
Vzhledem k důležitosti důležitosti malých částí v blízkosti výše uvedeného BGA jsou požadavky na ROUTOVÁNÍ následující:
by pass =>Když je na stejné straně jako CHIP, je přímo připojen kolíkem CHIP k bypassu, pak k vytažení průchodu k rovině; když se liší od CHIP, může sdílet totéž prostřednictvím s piny VCC a GND BGA. 100 mil.
Clock terminal RC circuit =>Šířka kabelu, rozteč drátu, délka drátu nebo GND balení; Udržujte stopy co nejkratší a hladké, aniž byste překročili děliče VCC.
Damping =>Šířka vedení, řádkování, délka vedení a seskupení tras; stopy by měly být co nejkratší a nejhladší a jedna sada stop musí býtnesmí se míchat s jinými signály..
EMI RC Circuits =>Šířka kabelu, řádkování, paralelní zapojení, GND balení a další požadavky; dokončena dle požadavků zákazníka.
Other special circuits =>Požadavky na šířku drátu, uzemnění obalu nebo trasování; dokončena dle požadavků zákazníka.
40milthe following small power circuit group =>Šířka kabelu a další potřeby; Dokončete povrchovou vrstvu co nejvíce, abyste zcela zachovalivnitřní prostor pro signální vedení a snažte se vyhnout průchodu napájecího signálu vrstvami
v oblasti BGA, což způsobuje zbytečné rušení.
Pull low R, C =>Žádné zvláštní požadavky; hladké linie.
General small circuit group =>Žádné zvláštní požadavky; hladké linie.
Pull height R,RP =>Žádné zvláštní požadavky; hladké linie.
