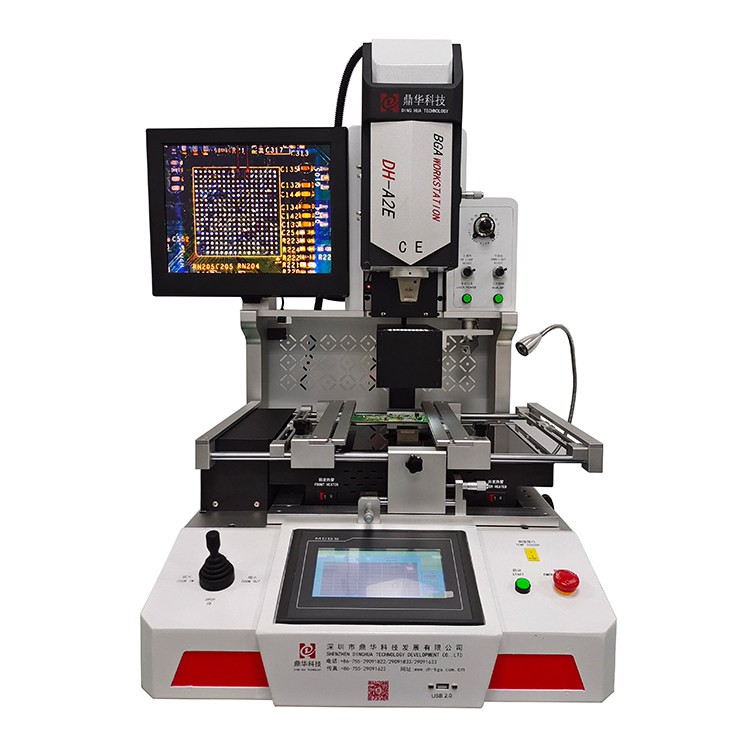

Multi{0}}zónová vyhřívací stanice BGA Rework Station
Dinghua DH-A2E je profesionální Wulti{2}}zónová přepracovací stanice BGA pro vyhřívání navržená tak, aby poskytovala vysoce-kvalitní opravy složitých elektronických montážních dílů a zároveň je velmi oblíbená mezi techniky opravujícími základní desky používané v noteboocích, herních konzolích, jako je PlayStation 4 (PS4) a Xbox s vysokým výkonem a pro průmyslové ovládací desky. různé balíčky BGA, QFN a dalších čipů.
Popis
Popis produktů
DinghuaBGA Rework Station DH-A2Eje více{0}}zónová topná BGA přepracovací stanice navržená tak, aby splňovala náročné potřeby moderních oprav a výroby elektroniky. Tato pokročilá automatická přepracovací stanice BGA je ideální pro provádění vysoce přesných{2}}přepracovacích úkolů na různých balíčcích BGA, QFN a dalších čipech.
TheDinghua DH-A2Eje profesionální-kvalitní, plně automatická opravná stanice BGA určená pro vysoce přesné{1}}opravy složitých elektronických sestav. Je široce používán pro opravy základních desek v laptopech, herních konzolích (PS4/Xbox) a průmyslových řídicích deskách.
Specifikace produktů
|
Položka
|
Parametry
|
|
Napájení
|
AC220V±10% 50/60Hz
|
|
Celkový výkon
|
4900w
|
|
Top Power
|
1200w
|
|
Spodní výkon
|
1200w
|
|
Infared Power
|
2400w
|
|
Dimenze
|
77*81*102mm
|
|
Provozní režim
|
Automatická + manuální
|
|
Uložení teplotního profilu
|
10 000 skupin
|
|
Regulace teploty
|
K senzor + uzavřená smyčka
|
|
Přesnost teploty
|
±1 stupeň
|
|
Přesnost polohy
|
±0,01 mm
|
|
Velikost PCB
|
Max 400×450 mm Min. 10×10 mm
|
|
Čip BGA
|
2*2-80*80mm
|
|
Externí snímač teploty
|
1 ks (volitelné)
|
|
Čistá hmotnost
|
70 kg
|
|
Typ stroje
|
Desktop
|
|
Minimální rozestup třísek
|
0,1 mm
|
|
Pixel fotoaparátu
|
6 milionů
|
|
Krmení čipem
|
automaticky vzít nebo dát
|
|
Umístění PCBA
|
Inteligentní polohování nahoru a dolů, spodní „5bodová podpora“ se slotem pro kartu typu v{1}}upevňujícím PCBA, kterou lze libovolně nastavit
Směr osy X-, s externími univerzálními přípravky
|
|
pozice BGA
|
Laserový polohovací slot pro kartu ve tvaru V{0}} a univerzální příslušenství
|
|
Optická CCD čočka
|
Automatické zhasnutí, zpět a zaostření
|
Klíčové vlastnosti produktů
Technologie více{0}}zónového vytápění
VyužitíTechnologie více{0}}zónového vytápěníDH-A2E dosahuje rovnoměrné distribuce tepla po celé desce s plošnými spoji (PCBA) a součástech Ball Grid Array (BGA) prostřednictvím odlišných zón topného článku stroje, jako je nezávislýhorní/spodní/předehřívací zóny. To umožňuje téměř rovnoměrné rozložení teploty, takže všechny BGA mohou být pájeny podle jejich vlastních specifikací, a tím se eliminuje možnost tepelného poškození citlivých elektronických součástek během pájecích/odpájecích procesů.
Automatická BGA Rework Station
DH-A2E eliminuje potřebu manuálních procesů pomocí automatizace ke zvládnutí základních funkcí přepracování BGA, jako je např.regulace teploty, vyrovnání a pájení. Použití těchto automatizovaných schopností zvyšuje rychlost a přesnost přepracování BGA, a proto je tento stroj vhodný jak pro maloobjemové opravy, tak jako doplněk k velkoobjemové výrobě.
Optické zarovnání s CCD kamerou
Zaměstnáním důkladně{0}}vyvinutéhooptický vyrovnávací systéma používá akamera CCD s vysokým-rozlišenímpro zajištění optimálního umístění BGA komponent umožňuje tato funkce uživateli zajistit, aby byly všechny pájené-spoje při přepracování dokonale vyrovnány{1}}, čímž se minimalizují chyby způsobené lidmi.
BGA Rework Station pro opravy notebooků
Navrženo speciálně pro opravyzákladní desky notebookůa další složitou elektronikuDH-A2Edokáže zpracovat-jemná BGA a poskytuje vysokou úroveň přesnosti potřebnou pro opravy složitých součástí notebooků. Thevíce{0}}zónové vytápěníaoptické vyrovnánífunkce z něj dělají perfektní volbu pro techniky pracující s notebooky, chytrými telefony a počítači.
Vylepšené uživatelské rozhraní
TheDH-A2Epřichází sintuitivní rozhraní dotykové obrazovky, což uživatelům umožňuje snadno ovládat a upravovat profily vytápění, nastavení zarovnání a další. Systém poskytujesledování v-reálném časecelého procesu přepracování, což dává operátorům úplnou kontrolu nad teplotou, časem a přesností vyrovnání.
Bezpečnost a spolehlivost
DH-A2E (přepracovací stanice BGA pro opravy notebooků) byla speciálně navržena se zaměřením na bezpečnost. Obsahuje funkce jako napřpokročilá tepelná ochranaasystém prevence přehřátíkteré podporují bezpečné pracovní prostředí. Jednotka je konstruována z kvalitních komponentů, které poskytují spolehlivý a{1}}dlouhotrvající výkon při opravách i výrobě elektronických zařízení.

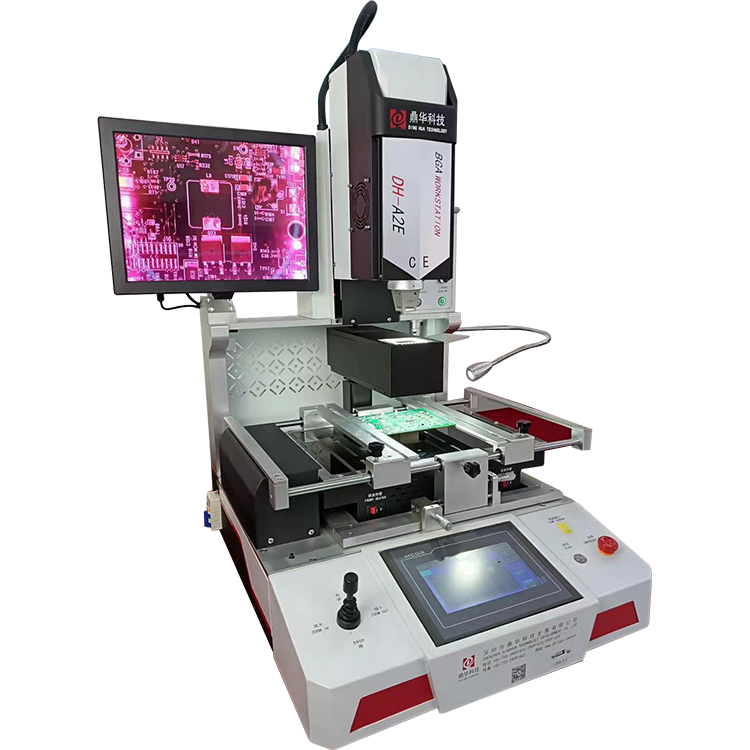

Detailní obrázky
