Bga Rework Station pro opravu notebooku

1 kus Min. Objednací rozměry: 600*700*580mm Hmotnost: 117KG Jmenovitá kapacita: 5300W Proud: 20A Napětí: AC 110~240 V±10% 50/60Hz Jmenovitý pracovní cyklus: 100%

Odeslat dotaz

Stáhnout

Popis

BgaRework Station pro opravu notebooku

Parametry

1	Celkový výkon	5300w

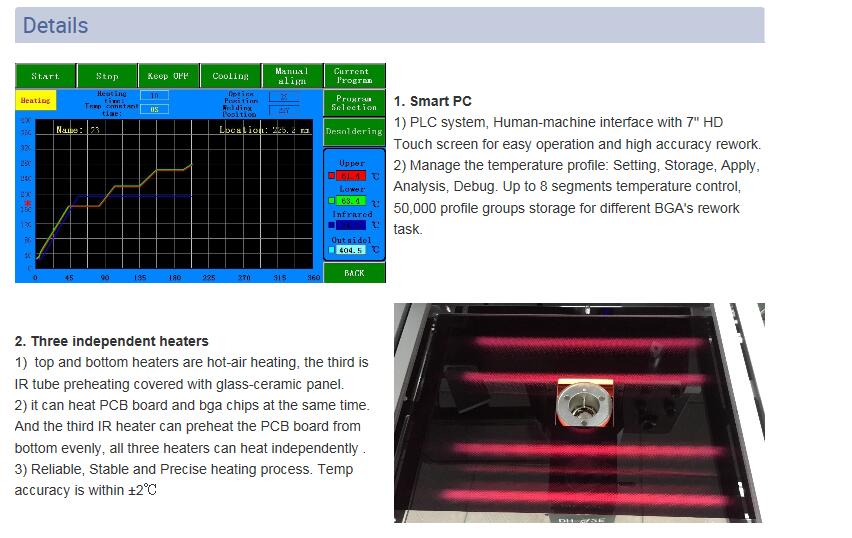

2	3 nezávislá topení	Horní horký vzduch 1200w, spodní horký vzduch 1200w, spodní infračervený předehřev 2700w
3	Napětí	AC220V±10% 50/60Hz
4	Elektrické díly	7palcová dotyková obrazovka + inteligentní modul řízení teploty + ovladač krokového motoru + nezávislé PLC Mitsubishi + LCD displej + optický CCD systém + laserové polohování + průmyslový joystick
5	Regulace teploty	K-Senzor se zpětnou vazbou + PID automatická kompenzace teploty + tepl modul, přesnost teploty v rozmezí ±2 stupně.
6	Umístění PCB	V-drážka + univerzální přípravek + pohyblivá police na PCB
7	Použitelná velikost PCB	Max 370x410mm Min 22x22mm
8	Použitelná velikost BGA	2x2mm~80x80mm
9	Rozměry	600 x 700 x 850 mm (dšv)
10	Čistá hmotnost	70 kg

Funkce automatické přepracovací stanice BGA DH-A2E

Automatické odpájení, montáž a pájení: Automaticky vyzvedne čip po dokončení odpájení.
Automatický systém podávání třísek: Umožňuje automatické podávání třísek během procesu přepracování.

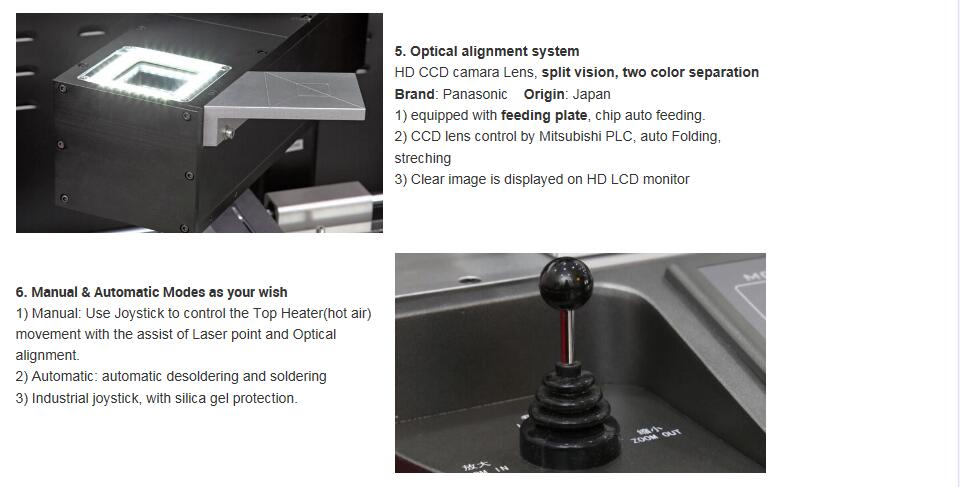

HD CCD Optical Alignment System: Zajišťuje přesnou montáž BGA a komponent. Objektiv CCD se vyznačuje automatickým skládáním a roztahováním.

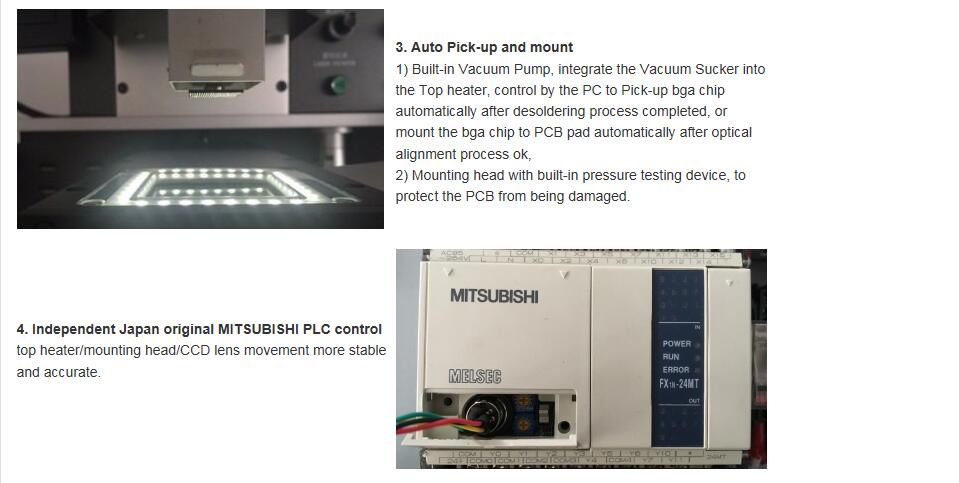

Mitsubishi PLC Control: Využívá nezávislé Mitsubishi PLC k řízení pohybů, zajišťuje stabilitu a přesnost.

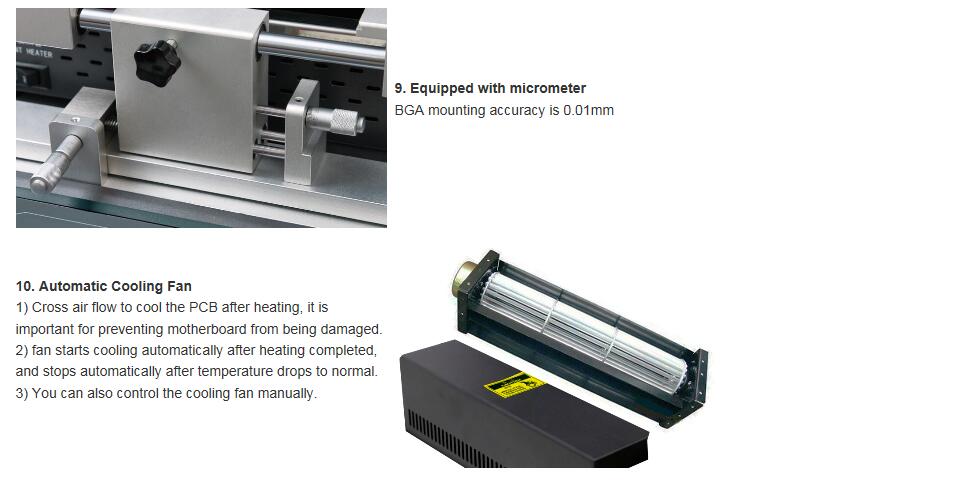

Přesnost montáže BGA: Dosahuje přesnosti montáže v rozmezí 0,01 mm s úspěšností opravy 99,9 %.

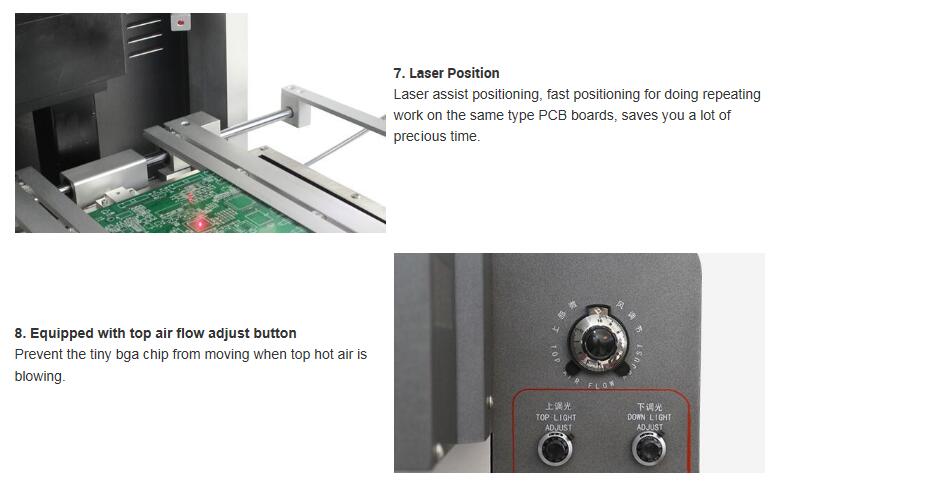

Laserové polohování: Poskytuje rychlé a přesné polohování BGA čipů a základních desek.
Horní nastavení proudění vzduchu: Vybaveno nastavitelným tlačítkem proudění vzduchu pro splnění požadavků malých třísek.
Vynikající bezpečnostní funkce: Obsahuje funkce nouzové ochrany pro zvýšenou bezpečnost.
Uživatelsky přívětivý provoz: Obsahuje multifunkční ergonomický systém pro snadné a efektivní použití.

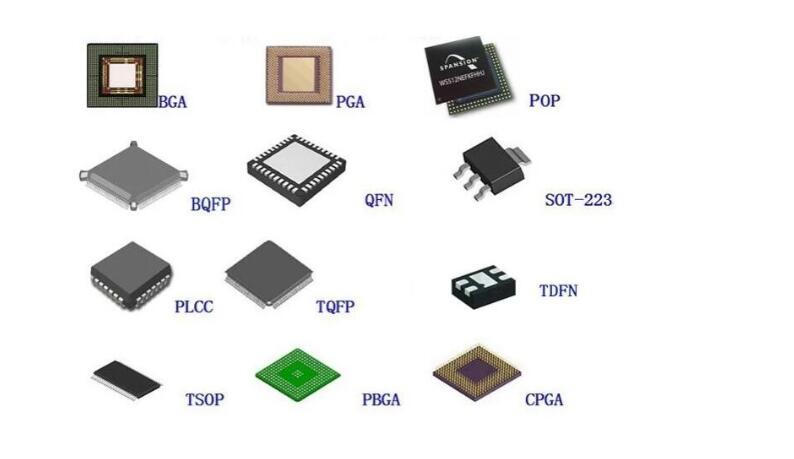

Co lze opravit?
