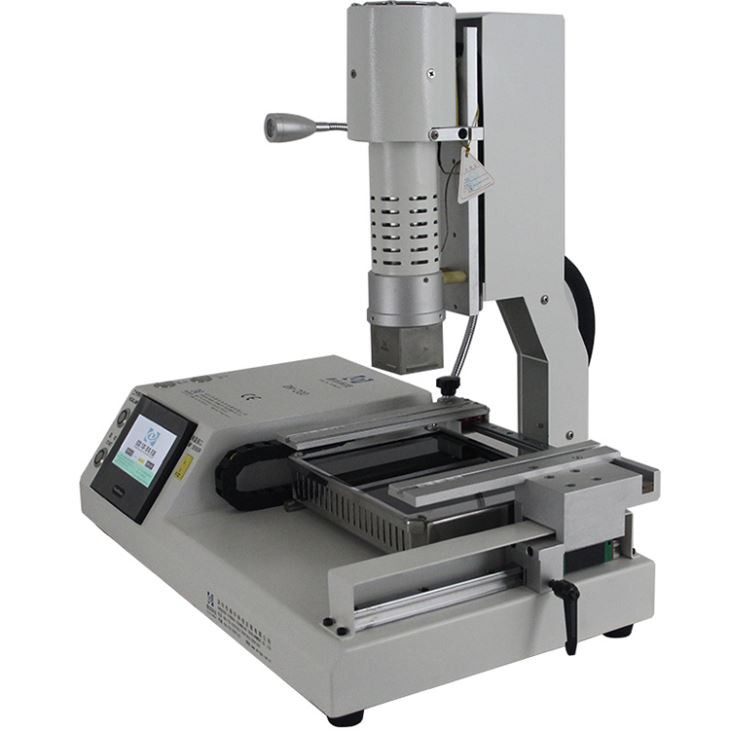

HD pájecí stanice Bga s dotykovou obrazovkou

HD dotyková pájecí stanice BGA



Malý stroj na přepracování mobilních telefonů, který se automaticky pohybuje nahoru/dolů horní hlavou a lze jej posunout doleva nebo doprava ručně,

kromě mobilu také oprava webkamery, Wifi boxu a některých drobných komunikačních zařízení atd.

Parametr produktu pájecí stanice BGA s dotykovou obrazovkou HD

Celkový výkon	2300W
Vrchní horkovzdušný ohřívač	450W
Spodní diodový ohřívač	1800W
Moc	AC110/220V±10％50/60Hz
Osvětlení	Tchajwanské led pracovní světlo, libovolný úhel nastavení.
Provozní režim	Dotyková obrazovka s vysokým rozlišením, inteligentní konverzační rozhraní, nastavení digitálního systému
Skladování	5000 skupin
Pohyb horního ohřívače	Automatické nahoru / dolů pomocí tlačítka, manuální doprava / doleva,
Dolní oblast IR předehřívání	Manuální zadní/přední pohyb.
Polohování	Inteligentní polohování, PCB lze nastavit ve směru X, Y s "5bodovou podporou" + držák PCB s drážkou V + univerzální přípravky.
Regulace teploty	K senzor, uzavřená smyčka
Přesnost teploty	±2 stupně
velikost PCB	Max 170×220 mm Min 22×22 mm
BGA čip	2x2 mm - 80x80 mm
Minimální rozestup třísek	0.15 mm
Externí teplotní čidlo	1ks
Rozměry	D540*Š310*V500mm
Čistá hmotnost	16 kg



Podrobnosti o produktu pájecí stanice BGA s dotykovou obrazovkou HD

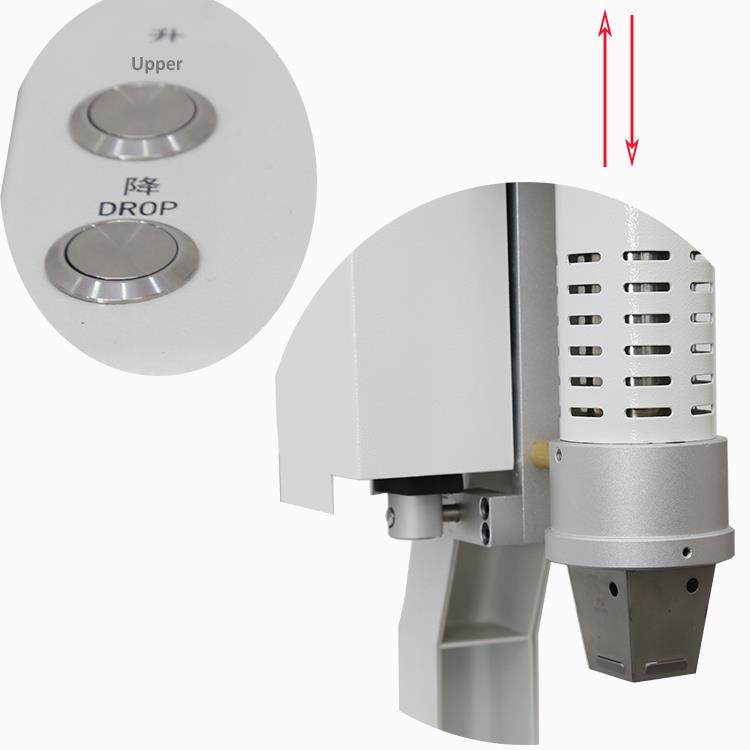

Automatická horní hlava, pohyb nahoru nebo dolů stisknutím tlačítek pro pájení nebo odpájení čipu mobilního telefonu, jako je Iphone,

Samsung a Huawei atd.

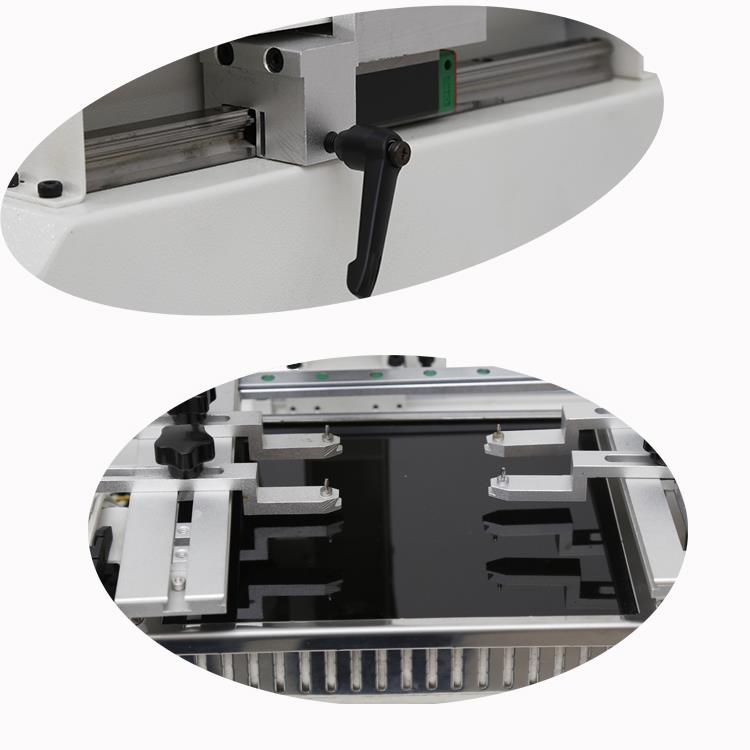

Vodicí lišta pro horní hlavu snadný pohyb doleva nebo doprava

Vodicí lišta pro oblast IR předehřívání posunutá dozadu nebo dopředu

Paprsek nasaďte DPS na , lze posunout doleva nebo doprava, aby byla DPS pevná

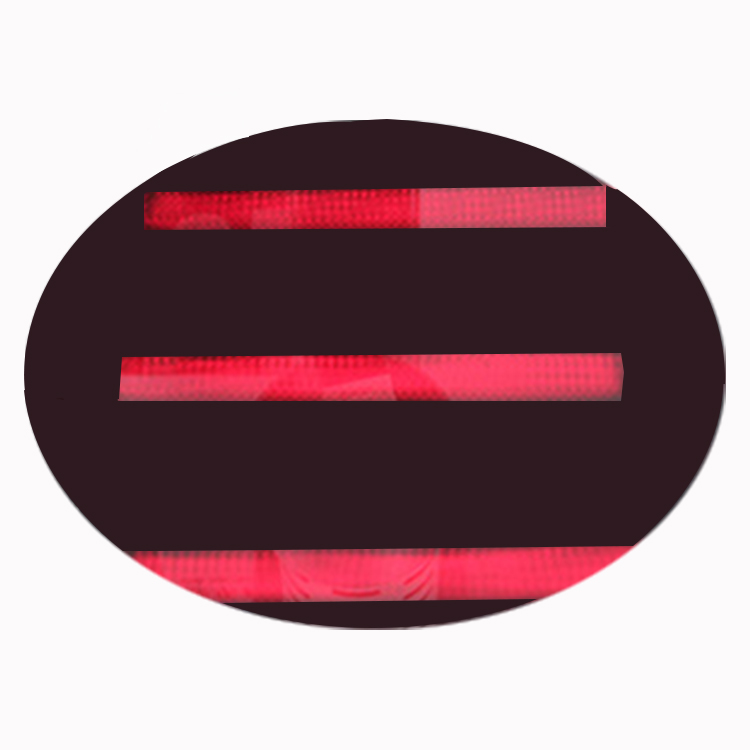

Topné trubice z uhlíkových vláken dovezené z němčiny, pro mobilní telefon a jiné malé předehřívání PCB, anti high

teplotní skleněný kryt, aby se zabránilo vniknutí malých součástí nebo prachu dovnitř.

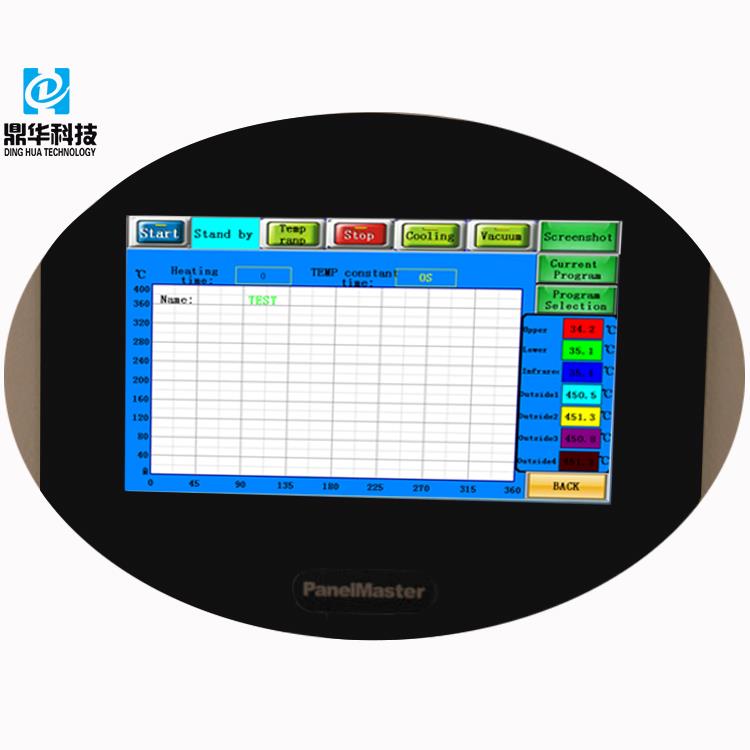

Počítač značky PanelMaster, všechny parametry nastaveny, kliknutím na "start" spustíte stroj, ovládání teploty je více

přesné, frekvence zachycení teploty je rychlejší.

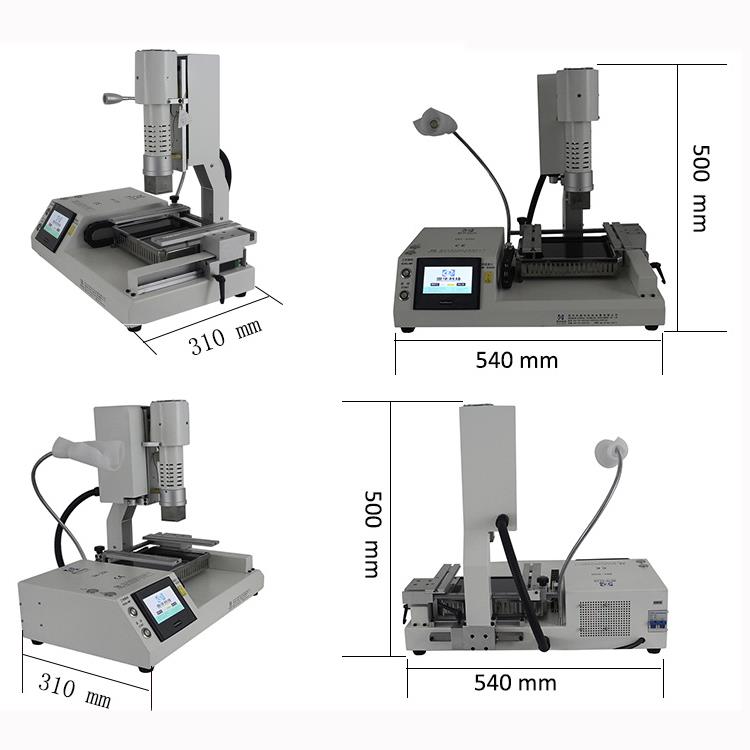

Rozměry BGA Rework Station DH-200:

• LWH (mm): 540 x 310 x 500 mm
• Kompaktní stroj, malá kartonová krabice a nižší náklady na dopravu.

Dodávka, doprava a servis pájecí stanice BGA s dotykovou obrazovkou HD

• Vibrační zkouška před dodáním.
• Stroj je balen v kartonové krabici: 63 * 44 * 58 cm.
• Hrubá hmotnost: 33 kg.
• Obsahuje: Výukové CD a manuál.
• Pokud narazíte na nějaké problémy, které nemůžete vyřešit, nabízíme videohovory Skype, videohovory WhatsApp a další možnosti podpory.



FAQ

Otázka: Může tato přepracovací stanice opravit všechny mobilní telefony?
A:Ano, dokáže opravit telefony jako iPhone, Samsung, Huawei, Vivo atd.

Otázka: Dělá to pouze odpájení?
A:Ne, umí pájet i odpájet.

Otázka: Bude to zabaleno v překližkové krabici?
A:Ne, bude zabaleno v kartonovém obalu s pěnou uvnitř. Je lehký a pomáhá snižovat náklady na dopravu.

Otázka: Jak mohu vybrat správné trysky?
A:Nejlepší je zvolit trysku, která je o něco větší než čip (např. IC, BGA).



Know-How o pájecí stanici BGA

Požadavky na opravy pro oblast-pole jsou ovlivněny současnými omezeními pájení přetavením. Přestože odpájení lze provádět s většinou stávajících horkovzdušných zařízení, řízení procesu odpájení je jedním z nejobtížnějších úkolů. Při přepracování, stejně jako při výrobě, je nejvyšším cílem kvalita. Vysoce kvalitní BGA pájení přetavením lze dosáhnout v uzavřeném prostředí přetavovací pece při výrobě.

Přepracování však nelze provádět ve zcela uzavřeném prostředí, protože dosažení nezbytných podmínek ohřevu pro přetavení BGA je náročné, když je tryskou vyfukován horký vzduch. Úspěch při přepracování závisí na dosažení rovnoměrného rozložení tepla v obalu a destičkách PCB, aniž by došlo k posunu nebo odfouknutí součástí během přetavování.

Konvekční přenos tepla během procesu opravy zahrnuje foukání horkého vzduchu tryskou. Dynamika proudění vzduchu, včetně laminárního proudění, vysokotlakých a nízkotlakých zón a rychlosti cirkulace, je složitá. Když se tyto fyzikální efekty zkombinují s absorpcí a distribucí tepla a se strukturou horkovzdušné trysky pro lokální ohřev, správná oprava BGA se stává obtížnou. Jakékoli kolísání tlaku nebo problémy se zdrojem stlačeného vzduchu nebo čerpadlem v horkovzdušném systému mohou výrazně snížit výkon přepracovacího stroje.

Některé horkovzdušné trysky, které jsou v kontaktu s PCB, aby zajistily rovnoměrnější cirkulaci vzduchu a distribuci tepla, mohou čelit problémům, pokud jsou sousední součásti příliš blízko. Tyto trysky se nesmí přímo dotýkat desky plošných spojů, což narušuje zamýšlený vzor cirkulace vzduchu a způsobuje nerovnoměrné zahřívání BGA. Horký vzduch z trysek může navíc někdy vyfouknout blízké součásti nebo poškodit sousední plastové části.

Mnoho přepracovaných systémů ukládá více nastavení teploty, ale to může být zavádějící, pokud není jasně pochopen účel teplotní křivky. Ve výrobním zařízení je přesná teplotní křivka zásadní pro řízení procesu, protože zajišťuje rovnoměrné zahřívání všech pájených spojů a dosažení požadované špičkové teploty. Výchozím bodem pro nastavení výrobních parametrů je skutečná teplota desky. Analýzou teploty materiálu mohou procesní inženýři upravit parametry ohřevu tak, aby bylo dosaženo požadovaného teplotního profilu.

Zařízení pro konvekční přepracování, které uchovává různá topná tělesa nebo nastavení teploty vzduchu, může teplotním podmínkám na desce pouze přiblížit. Přesnější metodou je sledování a záznam skutečného teplotního profilu desky nebo součásti připojením termočlánku typu K k desce plošných spojů během přetavení. Během přetavení je vlastní kontrola pájených spojů základní formou řízení procesu.
