Dotyková obrazovka PS2 PS3 PS4 BGA Rework Station



Stanice pro přepracování dotykové obrazovky ps2 ps3 ps4 bga

Rychlý náhled:

Původní tovární cena! DH-A1 BGA Rework Machine s IR ohřívačem pro opravu ps2,ps3,ps4 je nyní skladem.

Naše přepracovací stanice se používají hlavně při přepracování BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED atd.

Multifunkční a inovativní design, stroj Dinghua může provádět jednorázové vytahování, montáž a pájení.



1. Specifikace DH-A1 BGA REWORK STATION

1	Moc	4900W
2	Horní ohřívač	Horký vzduch 800W
3	Spodní ohřívač Železný ohřívač	Horký vzduch 1200W, Infračervený 2800W 90w
4	Napájení	AC220V±10%50/60Hz
5	Dimenze	640 * 730 * 580 mm
6	Polohování	V-drážka, podpora PCB může být nastavena v libovolném směru s vnějším univerzálním držákem
7	Regulace teploty	Termočlánek typu K, regulace s uzavřenou smyčkou, nezávislé topení
8	Přesnost teploty	±2 stupně
9	Velikost PCB	Max 500*400 mm Min. 22*22 mm
10	BGA čip	2*2-80*80 mm
11	Minimální rozestup třísek	0.15 mm
12	Externí snímač teploty	1 (volitelné)
13	Čistá hmotnost	45 kg



2.Popis přepracovací stanice DH-A1 BGA

Horní topné těleso a spodní topné těleso je pro ohřev BGA čipu, infračervené topné těleso je pro ohřev celku

PCB, takže může chránit PCB před nerovnoměrným ohřevem.

2. Rozhraní dotykové obrazovky HD, ovládání PLC.

3.Systém teplotní kompenzace--Řízení uzavřené smyčky snímače K a systém automatické kompenzace teploty.

Kombinuje se s teplotním modulem, který umožňuje přesnost teploty až ±2 stupně.

4. Horkovzdušné trysky, rotace o 360 stupňů, snadná instalace a výměna, přizpůsobené je k dispozici.

5.V-drážka PCB podpora pro rychlé, pohodlné a přesné umístění, které se hodí pro všechny druhy PCB desek.

6.Výkonný ventilátor s příčným průtokem, který účinně ochlazuje desku PCB po zahřátí, aby se zabránilo její deformaci.

7.Sound hint system.Existuje alarm před dokončením každého odpájení a pájení.



3. Proč byste si měli vybrat Dinghua?

1. Dinghua má více než 10 let zkušeností.

2. Profesionální a zkušený tým techniků.

3. S vysoce kvalitním produktem, příznivou cenou a včasným dodáním.

4. Odpovězte na všechny vaše dotazy do 24 hodin.



4. Související znalosti:

Balíček BGA (Bdll Grid Array) je balíček s kulovým mřížkovým polem, ve kterém je na spodní straně vytvořena pájecí kulička.

obalový substrát jako I/O terminál obvodu a je připojen k desce s plošnými spoji (PCB). Zařízení zabalené

s touto technologií jsou zařízení pro povrchovou montáž. Ve srovnání s tradičními zařízeními pro umístění nohou, jako jsou QFP a PLCC,

Balíčky BGA mají následující vlastnosti.

1) Existuje více I/O. Počet I/O v pouzdru BGA je dán především velikostí pouzdra a roztečí míče.

Vzhledem k tomu, že pájecí kuličky BGA jsou uspořádány pod substrátem pouzdra, počet I/O zařízení lze výrazně zvýšit,

velikost balení lze zmenšit a montážní prostor lze uložit. Obecně lze velikost balení zmenšit o více než

30 % při stejném počtu potenciálních zákazníků. Například: CBGA-49, BGA-320 (rozteč 1,27 mm) ve srovnání s PLCC-44 (rozteč 1,27 mm) a

MOFP{{0}} (rozteč 0,8 mm), velikost balení je zmenšena o 84 % a 47 %.

2) Vyšší výnos z umístění, potenciálně snížení nákladů. Vývodové kolíky tradičních zařízení QFP a PLCC jsou rovnoměrně rozmístěny

kolem balíku. Rozteč kolíků vývodu je 1,27 mm, 1.0 mm, 0,8 mm, 0,65 mm a 0,5 mm. S rostoucím počtem I/O se

rozteč musí být menší a menší. Když je rozteč menší než 0,4 mm, je obtížné dosáhnout přesnosti zařízení SMT. navíc

vývodové kolíky se snadno deformují, což má za následek zvýšenou poruchovost montáže. Pájecí kuličky jejich BGA zařízení jsou distribuovány v

forma pole na spodní straně substrátu, která pojme více I/O počtů. Standardní rozteč pájecích kuliček je 1,5 mm,

1,27 mm, 1.0 mm, BGA s jemnou roztečí (tištěné BGA, také známé jako CSP-BGA, kdy rozteč pájecích kuliček < 1.0 mm, lze klasifikovat jako CSP

balíček) rozteč {{0}},8 mm, 0,65 mm, 0,5 mm a nyní Některá procesní zařízení SMT jsou kompatibilní s mírou selhání umístění<10 ppm.

3) Kontaktní plocha mezi pájecími kuličkami BGA a substrátem je velká a krátká, což přispívá k rozptylu tepla.

4) Kolíky pájecích kuliček BGA pole jsou velmi krátké, což zkracuje cestu přenosu signálu a snižuje indukčnost vedení a

odpor, čímž se zlepší výkon obvodu.

5) Výrazně zlepšit koplanaritu I/O terminálů a výrazně snížit ztráty způsobené špatnou koplanaritou v procesu montáže.

6) BGA je vhodný pro balení MCM a může dosáhnout vysoké hustoty a vysokého výkonu MCM.

7) BGA i ~BGA jsou pevnější a spolehlivější než integrované obvody s jemnou patkou.

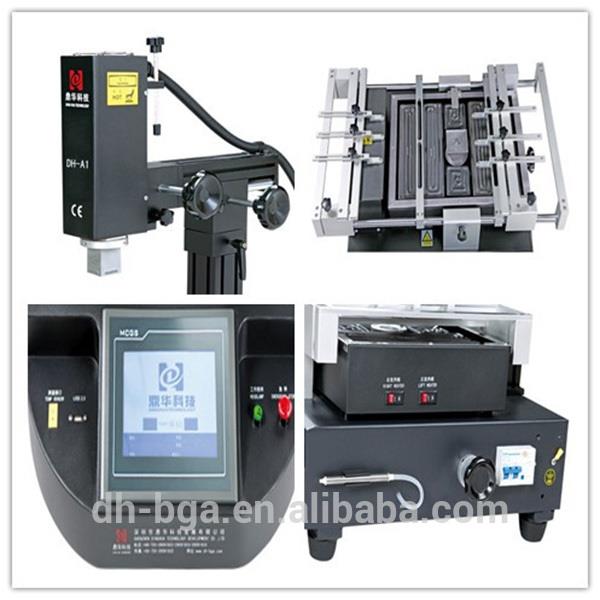

5. Detailní obrázky DH-A1 BGA REWORK STATION



6. Podrobnosti o balení a dodání DH-A1 BGA REWORK STATION





Dodací detaily DH-A1 BGA REWORK STATION



Doprava:

1. Zásilka bude provedena do 5 pracovních dnů po obdržení platby.

2. Rychlé doručení zásilky DHL, FedEX, TNT, UPS a dalšími způsoby, včetně po moři nebo letecky.
