Dotyková obrazovka Xbox360 BGA Rework Station

Dotyková obrazovka Xbox360 bga rework stanice

Rychlý náhled:

Původní tovární cena! DH-A1 BGA Rework Machine s IR ohřívačem pro opravu Xbox360 je nyní skladem.

Naše přepracovací stanice se používají hlavně při přepracování BGA, CCGA, QFN, CSP, LGA, Micro SMD, LED atd.

Multifunkční a inovativní design, stroj Dinghua může provádět jednorázové vytahování, montáž a pájení.

1. Specifikace

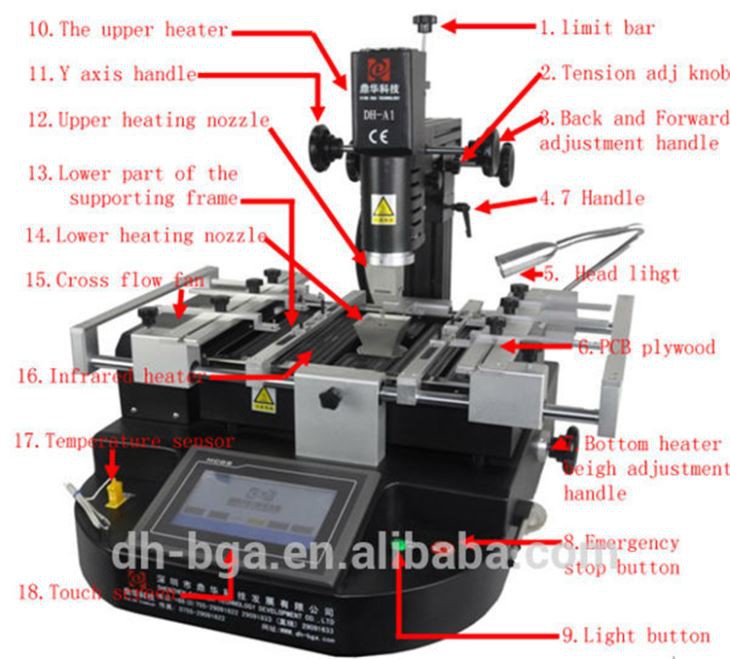

2.Popis přepracovací stanice DH-A1 BGA

1. Pomocí hlasového upozornění 5-10 sekund před ukončením ohřevu připomeňte operátorovi, aby si včas vyzvedl čip BGA. Po

topení, chladicí ventilátor bude pracovat automaticky, když se teplota ochladí na pokojovou teplotu (<45℃ ),

chladicí systém se automaticky zastaví, aby se zabránilo stárnutí ohřívače.

2. Certifikační schválení CE. Dvojitá ochrana: Ochrana proti přehřátí + funkce nouzového zastavení.

3. Externí připojení s digitální páječkou pro rychlé, pohodlné a vysoce účinné čištění cínu!

4. Polohování laserem, snadné a pohodlné umístění.

3. Proč byste si měli vybrat Dinghua?

1. Jsme profesionální výrobce přepracovací stanice BGA. A byli v tomto souboru více než 13 let.

Zabývá se designem, vývojem, výrobou a prodejem.

2. Náš stroj je nejlepší v kvalitě s nízkou cenou. Jsou oblíbené u opraváren a školicích škol po celé práci.

Vítejte jako náš agent.

3. Rychlé doručení: FedEx, DHL, UPS, TNT a EMS. Mnoho modelů neustále skladem.

4.Platba: Western Union, PayPal, T/T.

5.OEM a ODM jsou vítány.

6.Všechny stroje budou vybaveny uživatelskou příručkou a CD.

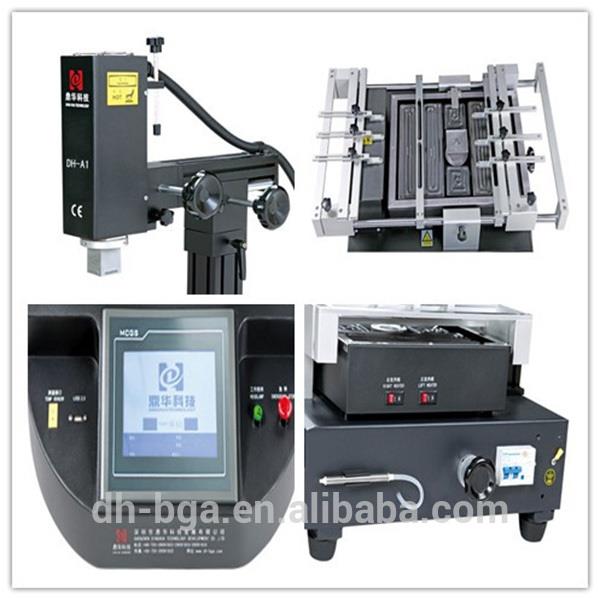

4. Detailní obrázky DH-A1 BGA REWORK STATION

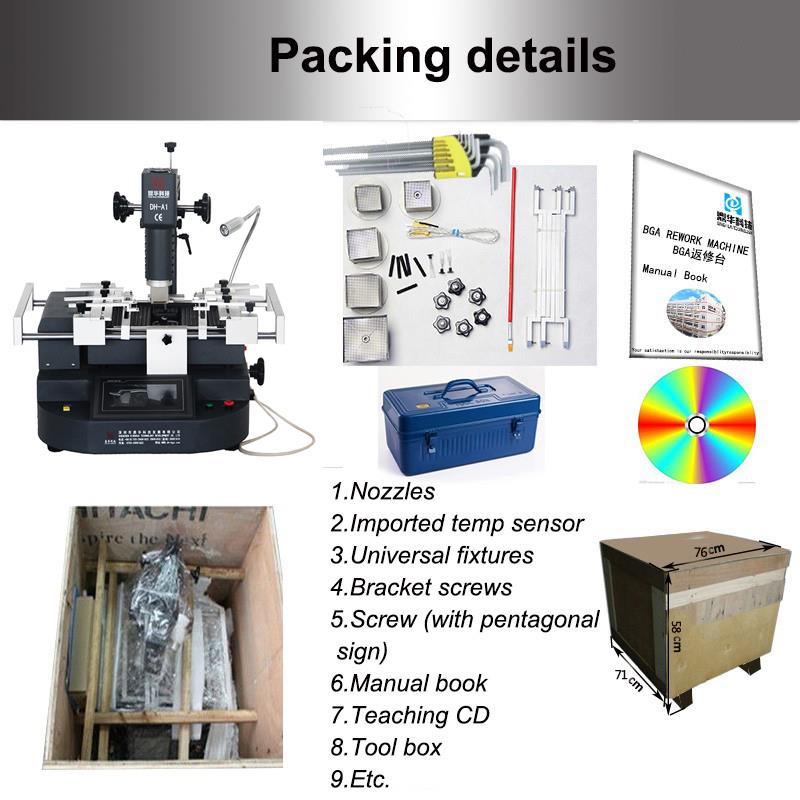

5 Podrobnosti o balení a dodání DH-A1 BGA REWORK STATION

6. Dodací detaily DH-A1 BGA REWORK STATION

7. Související znalosti

BGA má širokou škálu typů obalů a jeho tvar je čtvercový nebo obdélníkový. Podle domluvy

z pájecích kuliček lze rozdělit na periferní, odstupňované a plné pole BGA. Podle různých substrátů

lze jej rozdělit do tří typů: PBGA (Plasticball Zddarray plastové kuličkové pole), CBGA (keramická koule Sddarray keramická

ball array ), TBGA (tape ball grid array carrier type ball array).

1, balení PBGA (plastové kuličkové pole).

PBGA balíček, který používá BT pryskyřici/skleněný laminát jako substrát, plast (epoxidová formovací hmota) jako těsnicí materiál,

pájecí kulička jako eutektická pájka 63Sn37Pb nebo eutektická pájka 62Sn36Pb2Ag (někteří výrobci již používají bezolovnatou pájku),

Připojení pájecí kuličky a obalu nevyžaduje použití další pájky. Existují některé balíčky PBGA, které jsou dutinové

struktury, které se dělí na dutinu nahoru a dutinu dolů. Tento druh PBGA s dutinou má zlepšit jeho odvod tepla

výkon, nazývá se tepelně zesílený BGA, zkráceně EBGA, a někteří také nazývaní CPBGA (cavity plastic ball array).

Výhody balíčku PBGA jsou následující:

1) Dobrá tepelná kompatibilita s deskou PCB (tištěná deska - obvykle FR-4 deska). Koeficient tepelné roztažnosti (CTE)

BT pryskyřice/sklo laminátu ve struktuře PBGA je přibližně 14 ppm/stupeň a u PCB je přibližně 17 ppm/cC.

CTE těchto dvou materiálů jsou relativně blízko, což vede k dobrému tepelnému přizpůsobení.

2) V procesu přetavení lze samovyrovnání kuličky pájky, to znamená povrchové napětí kuličky roztavené pájky, použít k

dosáhnout požadavků na vyrovnání pájecí kuličky a podložky.

3) Nízká cena.

4) Dobrý elektrický výkon.

Nevýhodou obalu PBGA je, že je citlivý na vlhkost a není vhodný pro obaly se zařízeními, která vyžadují

hermetičnost a vysoká spolehlivost.

2, balení CBGA (keramické kuličkové pole).

V sérii pouzder BGA má CBGA nejdelší historii. Jeho substrátem je vícevrstvá keramika a kovový kryt je připájen

substrát s těsnící pájkou pro ochranu čipu, vývodů a plošek. Materiál pájecí kuličky je vysokoteplotní eutektikum

pájka 10Sn90Pb. Ke spojení pájecí kuličky a obalu je potřeba použít nízkoteplotní eutektickou pájku 63Sn37Pb. The

standardní rozteč míče je 1,5 mm, 1,27 mm, 1.{5}{5}} mm.

Výhody balíčku CBGA (keramické kuličkové pole) jsou následující:

1) Dobrá vzduchotěsnost a vysoká odolnost proti vlhkosti, výsledkem je vysoká dlouhodobá spolehlivost zabalených součástí.

2) Elektrické izolační vlastnosti jsou lepší než u zařízení PBGA.

3) Vyšší hustota balení než zařízení PBGA.

4) Tepelný výkon je lepší než struktura PBGA.

Nevýhody balíčku CBGA jsou:

1) Vzhledem k velkému rozdílu koeficientu tepelné roztažnosti (CTE) mezi keramickým substrátem a PCB (CTE

Keramický substrát A1203 je asi 7 ppm/cC a CTE desky plošných spojů je asi 17 ppm na pero), tepelné přizpůsobení je špatné a

únava pájeného spoje je hlavním režimem poruchy.

2) Ve srovnání se zařízeními PBGA jsou náklady na balení vysoké.

3) Zarovnání kuliček pájky na okraji obalu je obtížnější.

3, CCGA (ceramiccolumnSddarray) keramické mřížkové pole sloupců

CCGA je upravená verze CBGA. Rozdíl mezi nimi je ten, že CCGA používá pájecí sloupec o průměru 0,5 mm

a výška 1,25 mm až 2,2 mm namísto 0 0,87 mm pájecí kuličky v CBGA pro zlepšení odolnosti pájky proti únavě

kloub. Sloupovitá struktura tedy může lépe uvolňovat smykové napětí mezi keramickým nosičem a deskou DPS způsobené

tepelný nesoulad.
