Automatický optický BGA přebalovací stroj

Automatický optický přebalovací stroj bga

Produkt zavedení automatického optického přebalovacího stroje bga

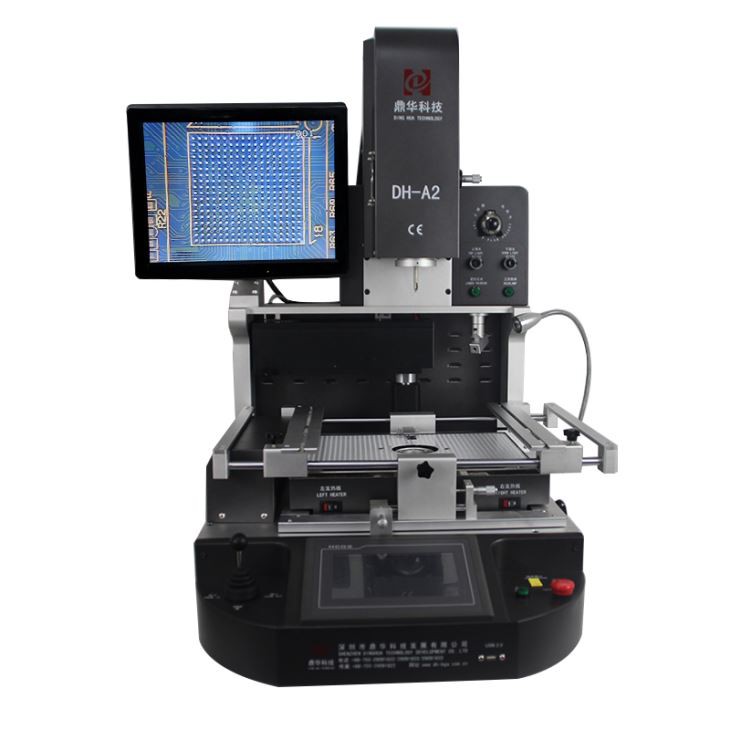

Přepracovací stanice BGA je automatická s obrazovkou HD monitoru (15 palců), importovanou optickou CCD čočkou pro zarovnání,

a průmyslový počítač přesně ovládající teplotu a čas.

Parametr produktu automatického optického přebalovacího stroje bga

Funkce produktu a použití automatického optického zařízení na přebalování bga

Vestavěné průmyslové PC, Digitální nastavení systému, Tři nezávislé topné zóny, CCD kamerový systém Panasonic,

Konverzační rozhraní dotykové obrazovky HD, ovládání PLC, Multifunkční integrované ovládání, Návrh lidské struktury,

Skládací optická čočka, volitelné číslo, uložte a vyberte teplotní profil.

2. Dva provozní režimy v systému: Auto/manual. Auto režim: automatické pájení/odpájení bga s tlačítkem. Manuální režim:

Ruční horní/dolní horní hlava pro pájení/odpájení bga pomocí joysticků. Oba režimy se kombinují s optickým zarovnáním a

laserové polohování k dokončení procesu. Mezitím může vestavěný vakuum pohodlně zachytit bga čip.

3. Multifunkční funkce: "rychlé polohování", "udržování teploty", "tlakový senzor", "okamžitá analýza teploty", "hlasové varování"

před dokončením ohřevu“, „HD vizuální optické vyrovnání“, „Vysoce přesné řízení teploty, vysoká rychlost opravy, vysoká stabilita“ atd.

4. Vysoce přesný termočlánek typu k-regulace s uzavřenou smyčkou a automatický systém teplotní kompenzace PID, s PLC a

teplotní modul a inteligentní řídicí jednotka umožňující přesnou odchylku teploty na ±2 stupně. Mezitím venkovní teplota

měřicí konektor umožňuje dikci teploty a přesnou analýzu teplotní křivky v reálném čase.

5. Laserové polohování: pomozte rychle umístit PCB na středový bod as "5bodovou podporou polohy", pohodlnější a přesnější.

6. Pohyblivý univerzální přípravek zabraňuje poškození plošného spoje na okrajové součásti, vhodný pro všechny druhy oprav plošných spojů.

7. Vysoce výkonné LED světlo pro zajištění jasu pro práci as různou velikostí magnetických trysek, materiál z titanové slitiny, snadné

vyměnit a nainstalovat, nikdy nedeformovat a rezavět.

8. Teplotu 6-8 segmentů lze nastavit pro horní ohřev a nižší ohřev (až 16 segmentů). 50,000 skupiny teplotních křivek

lze uložit, které lze číslovat, upravovat a kdykoli aplikovat podle různých BGA. Analýza, nastavení a seřízení křivek

jsou k dispozici také na dotykové obrazovce.

9. Hlasovým varováním 5-10 sekund před ukončením ohřevu: připomeňte operátorovi, aby si včas vyzvedl bga čip. Po zahřátí se spustí chladicí ventilátor

pracuje automaticky, když se teplota ochladí na pokojovou teplotu (<45℃ ), cooling system will stop automatic to prevent the heater

ze stárnutí.

10. Certifikační schválení CE. Dvojitá ochrana: Ochrana proti přehřátí plus funkce nouzového zastavení.

Podrobnosti o produktuautomatický optický přebalovací stroj bga

Optická CCD čočka rework stanice BGA

Vestavěná horní tryska vakuového pera

Provedení 2v1 pro výměnu čipu popř

pohodlně a přesně zvednuto, také senzorová součást instalovaná ve vakuovém peru,

když běží dolů dotkněte se PCB nebo jakéhokoli bloku, okamžitě se zastaví, takže PCB může být chráněno.

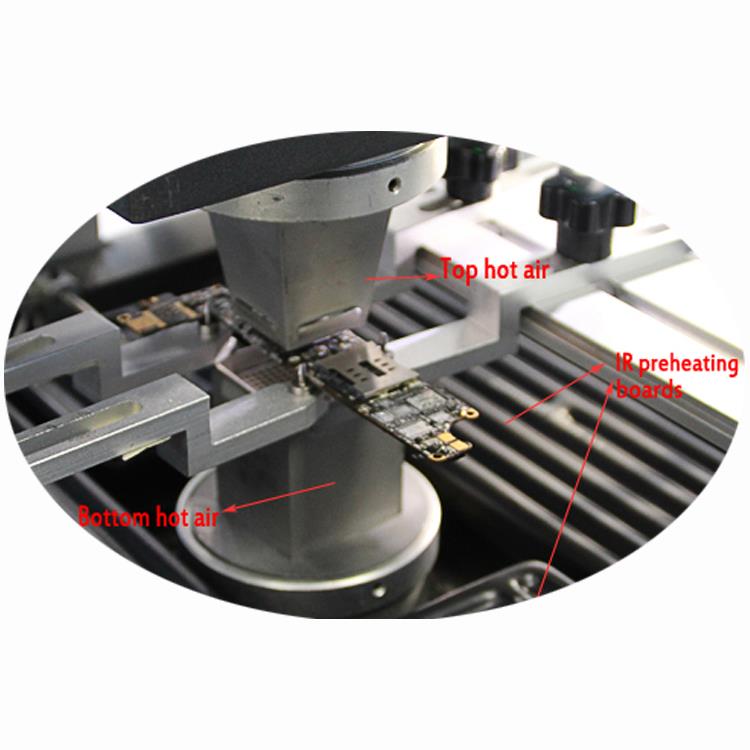

Nezávislá topidla

Horní ohřívač horkého vzduchu, spodní ohřívač horkého vzduchu a infračervená předehřívací zóna, když je opraven malý led, odpovídající malé trysky,

a IR předehřívání lze vypnout.

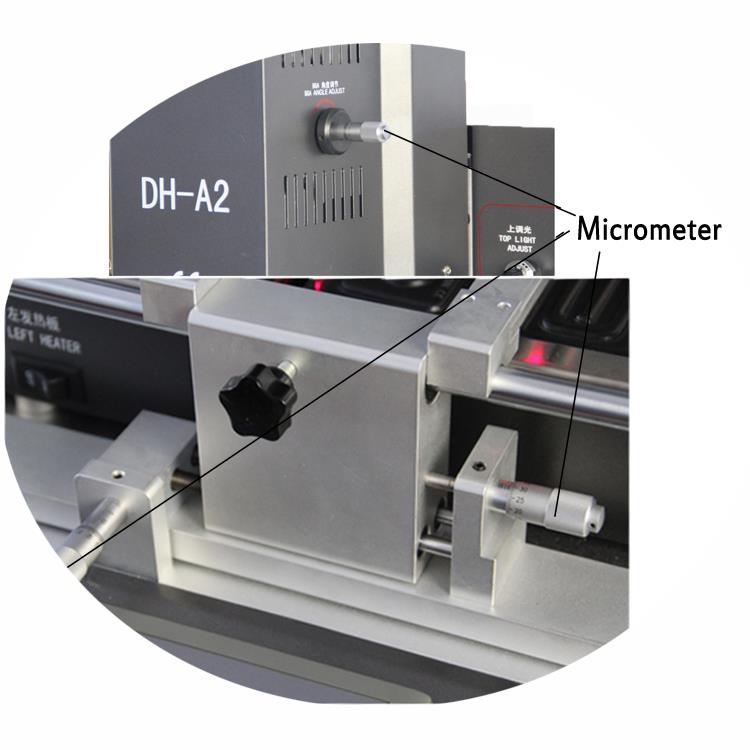

3 mikrometry pro úpravu DPS a čipu

Horní mikrometr pro nastavení úhlu třísky, lze otáčet max o 60 stupňů, spodní 2 mikrometry,jeden je pro

PCB posunuto doleva nebo doprava, jeden je pro PCB posunutý doleva nebo doprava, jemné doladění je 15 mm.

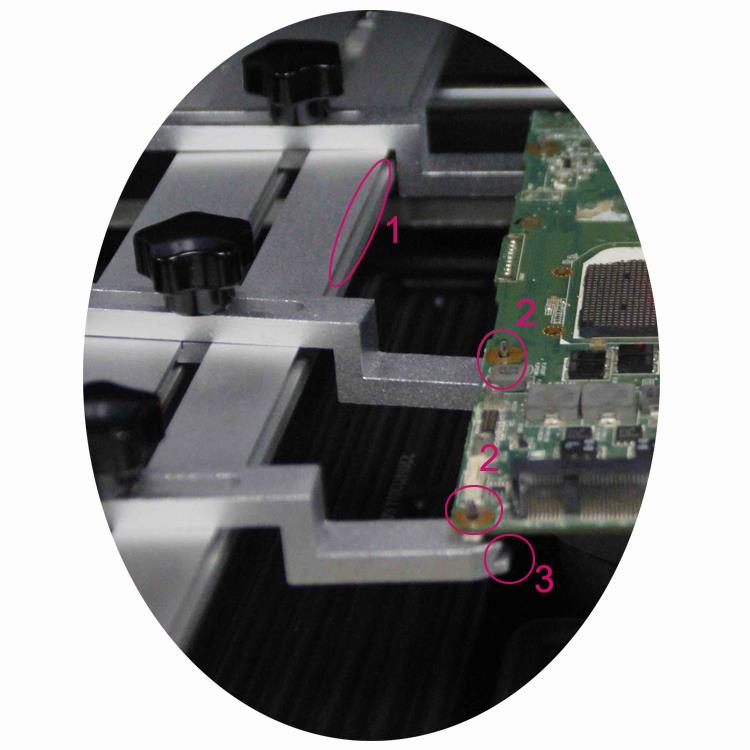

Univerzální přípravky pro DPS pevné

1"V"drážka pro PCB s pravidelným okrajem

2"tenký hrot" pro otvory v DPS s nepravidelným okrajem

3. Krokosvorka pro jakoukoli desku plošných spojů libovolného tvaru

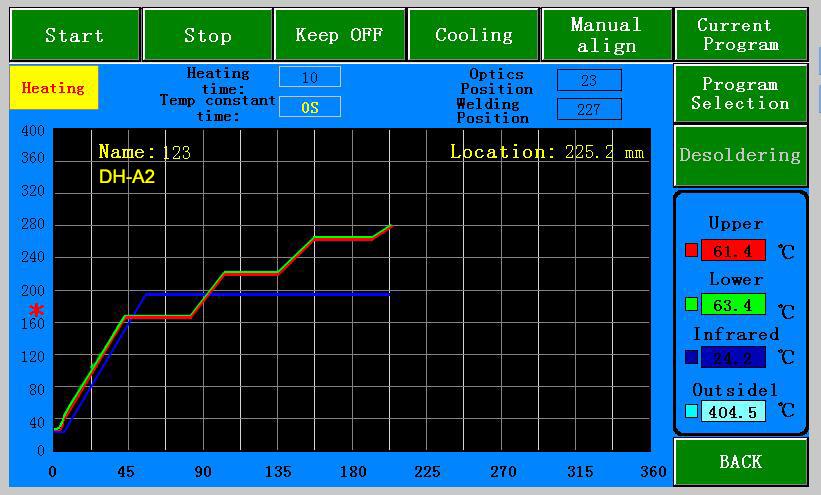

Průmyslový počítač pro řízení teploty a času rework stanice BGA

Jedná se o dotykovou obrazovku průmyslového počítače, na které lze nastavit teplotu a čas. PID v reálném čase chytající teplotu

a kalibrace a téměř žádné tepelné ztráty během prvních 5 let, oba mohou zajistit vysokou úspěšnost přepracování.

Produkt kvalifikace automatického optického přebalovacího stroje bga

Stroje byly prodány do Evropy, Ameriky, jihovýchodní Asie a Asie atd.

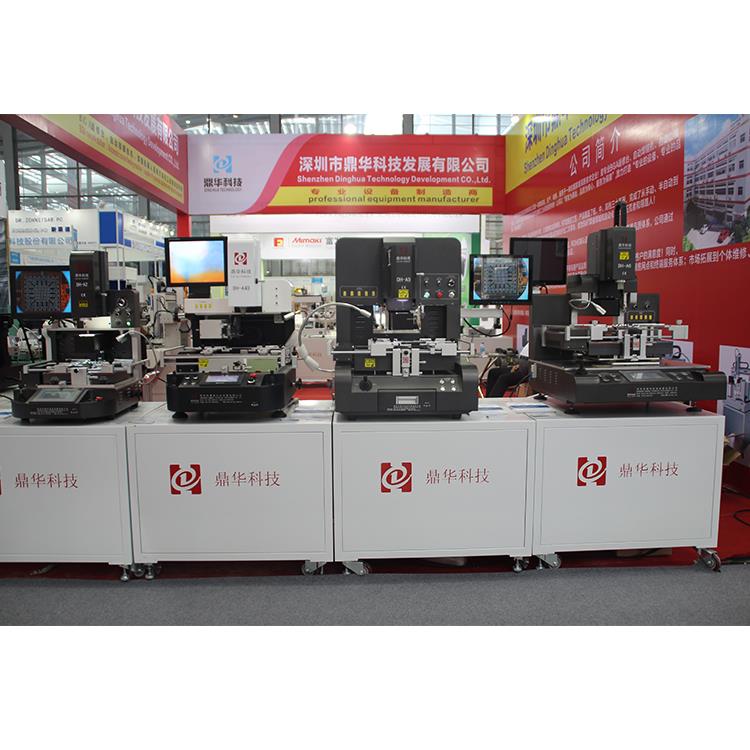

Účast na veletrhu Canton Fair 2x ročně, 1x v zámoří na 1 rok, jako je Dubaj, Bangalore a Berlín atd.

Doručovací a přepravní službazautomatický optický přebalovací stroj bga

Před dodáním: Stroj bude vibrovat pro testování alespoň 24 hodin, poté jej nechte běžet konstantních 12 hodin,

poté zabaleno v překližkové krabici, takže pokud potřebujete stroj naléhavě získat, zadejte objednávku 2 pracovní dny před dodáním.

Po doručení: po obdržení strojů zadejte sledovací číslo a nahlaste podrobnosti o odeslání v reálném čase,

prodejní technik vám poradí, jak nainstalovat a používat atd.

Časté dotazy k automatickému optickému přebalovacímu stroji bga

1. Otázka: Může opravit macbook, mobilní telefon a herní konzoli atd.

A: Samozřejmě je umí nejen opravit, ale i ostatní, jako je top set box, TV a klimatizace a tak dále.

2. Otázka: Je to automatická stanice pro přepracování BGA?

Odpověď: Ano, je to tak, bez ohledu na to, kdy pájete nebo odpájejte, může

automaticky fungovat.

3. Otázka: Je to plně IR BGA přepracovací stanice?

Odpověď: Ne, má 2* horkovzdušné ohřívače a 1 IR předehřívací plochu.

4. Otázka: Jak mohu pracovat?

A: Po obdržení stroje stačí vyjmout z krabice a připojit (napájení),

Vyberte teplotní profil nebo nastavte teplotní profil a poté pracujte.

Nejnovější zprávy o automatickém optickém přebalovacím stroji bga

POSTUP

Aby bylo možné určit vhodný postup odstraňování povlaku, musí být povlak nejprve identifikován. Při původní výrobě

konkrétní povlak je obvykle znám. V důsledku toho mohou být metody odstraňování povlaku obvykle specifikovány a založeny na

používané známé povlaky.

Pokud není k dispozici identifikace povlaku, jednoduché pozorování a testování pomohou identifikovat charakteristiky povlaku

aby bylo možné určit správný postup odstranění.

POZNÁMKA

Obecná nebo komerční identifikace nátěrového materiálu není nutná k odstranění nátěru.

1.Tvrdost

Penetrační test v nekritické oblasti pro stanovení relativní tvrdosti. Čím tvrdší povlak, tím vhodnější pro čisté brusivo

techniky. Čím měkčí a gumovitější povlaky, tím jsou vhodnější pro postupy odstraňování kartáčováním.

POZOR

Abrazivní operace mohou generovat elektrostatický náboj

2. Průhlednost

Je zřejmé, že transparentní povlaky jsou obvykle vhodnější pro odstranění než neprůhledný typ. Metody odstraňování používané s neprůhledným

povlaky musí být daleko lépe kontrolovatelné a méně citlivé na poškození pokrytých součástí a povrchů desek s plošnými spoji a

jsou většinou pomalejší.

3. Rozpustnost

Otestujte nátěr na vlastnosti rozpustnosti v nekritické oblasti pomocí trichlorethanu, xylenu nebo jiných rozpouštědel s nízkou toxicitou

a mírnou aktivitou.

POZOR

Sestavy tištěných desek by neměly být ponořeny do drsných rozpouštědel.

4. Tepelné odstranění

Pomocí tepelného dělicího zařízení s řízeným ohřevem a bez řezné hrany zjistěte, zda lze povlak tepelně upravit

odstraněno. Začněte s nízkou teplotou, cca. 100 stupňů C (210 stupňů F) a zvyšujte teplotu, dokud nebude povlak odstraněn.

Pokud povlak teče nebo lepí, jste příliš horký nebo povlak není

vhodné pro tepelné odstranění.

POZOR

Nepřekračujte maximální skladovací teplotu součástí nebo jiná omezení.

5. Stahovatelnost

Opatrně nařízněte povlak ostrou čepelí v nekritické oblasti a pokuste se odloupnout z povrchu, abyste zjistili

pokud je tato metoda proveditelná. Vzhledem k požadované adhezi nátěrových materiálů,

odstranitelné techniky bez chemických pomůcek jsou obvykle velmi omezené.

6. Tloušťka

Vizuálně určete, zda je povlak silný nebo tenký. Tenké povlaky vykazují ostré obrysy součástí a žádné zaoblení

zatímco silné povlaky redukují ostré obrysy součástí a vykazují velkorysé zaoblení v místech součásti nebo olova

průsečík s tištěnou deskou. Silné povlaky obvykle vyžadují dvoustupňové metody odstraňování, aby se zabránilo povrchu

poškození desky. Nejprve zredukujte tlustý povlak na tenkou vrstvu a poté použijte metody čistého oděru

povrch desky.
