3 topné zóny Dotyková obrazovka Bga pájecí stanice

3 topné zóny dotyková obrazovka bga pájecí stanice

Jedná se o špičkový ruční stroj, který obsahuje přepracovací stanici BGA, sadu páječky, kameru a obrazovku monitoru,

a velmi populární pro opravy Xbox, macbook a PS3/4 atd. v Jižní Americe, na Středním východě a v jihovýchodní Asii atd.

Parametr produktu 3 topných zón dotykové obrazovky BGA pájecí stanice

Vlastnosti produktu a aplikace3 topné zóny dotyková obrazovka BGA pájecí stanice

· Laserové polohování, rychlé a přesné umístění bga a PCB.

· Externí digitální páječka, pomůže pohodlně vyčistit bga a základní desku.

· S vakuovou trubicí zvedněte bga čip pohodlně.

· S rozhraním USB 2.{1}} lze připojit k počítači a ovládat jej pomocí softwaru.

· Nastavení v reálném čase a zobrazení aktuálního teplotního profilu lze použít k analýze a opravě parametrů.

· Externí teplotní senzor umožňuje sledování teploty a přesnou analýzu teplotního profilu v reálném čase.

· HD dotyková obrazovka a spouštěcí heslo pro ochranu a modifikaci, ovládání PLC, vlastní nastavení parametrů PID,

přesný teplotní modul.

· Přijměte tři topné zóny, horní topné těleso a spodní topné těleso jsou horký vzduch, spodní topné těleso je infračervená předehřívací zóna.

· Ovládání uzavřené smyčky typu K, přesnost teploty bude ±2 stupně

· Vysoce výkonný chladicí ventilátor s příčným průtokem, zabraňuje deformaci desky plošných spojů.

· Systém zvukových nápověd: 5 s-10s před dokončením ohřevu se ozve hlasové připomenutí, aby byla obsluha připravena

· Bezpečnostní opatření: ochrana proti přehřátí a funkce nouzového zastavení

Aplikace:
1. Tato přepracovací stanice vhodná pro základní desku mobilních telefonů, obvod set-top boxu, obvodovou desku routeru, XBOX 360,

digitální produkty a tak dále
2. Tři teplotní zóny nezávislého topení, horní ohřev 800W, IR předehřívací plocha 2700W, spodní ohřev 1200W
3. Maximální teplota: 400 stupňů
4. Průmyslový počítač nainstalovaný ve stroji pro řízení teploty, teplotní křivku, automatické třískové svařování,

předehřívání, chlazení, vysoce přesný inteligentní regulátor teploty, aby bylo řízení teploty velmi přesné
5. Pohyblivá topná hlava, pohodlné ovládání
6. Deska s obvody chlazení vysokovýkonného ventilátoru s příčným průtokem
7.Vestavěné vakuové sací pero pro nabírání BGA čipu
8. Infračervená topná deska může být individuálně řízena vytápění
9. Univerzální držák na desku plošných spojů navržený, oblast svařování nevyžaduje rám
10. Spodní předehřívač používá k předehřívání desky PCB, ujistěte se, že deska PCB se nedeformuje, podporuje maximální velikost

PCB 420*400mm

11. Vhodné pro všechny druhy oprav BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF...)
Olovo a bez olova

Podrobnosti o produktu 3 topné zóny dotykové obrazovky BGA pájecí stanice

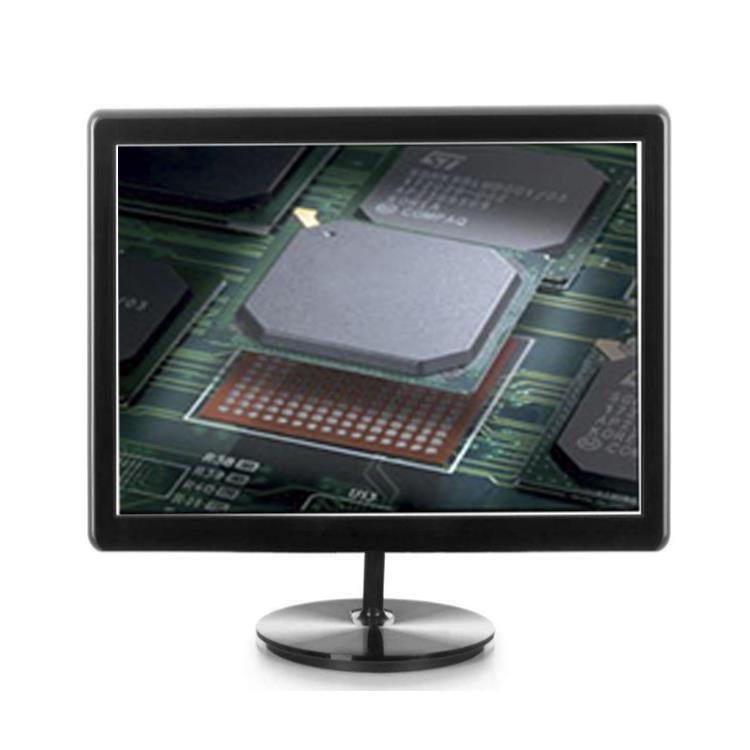

Obrazovka monitoru (displej), 1080P, 15 palců, můžeme pozorovat proces tavení při pájení.

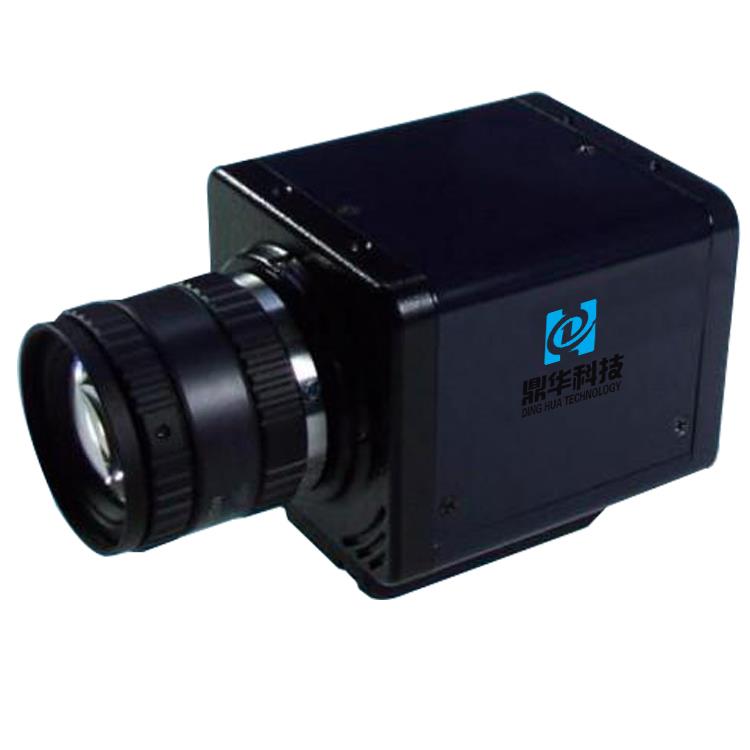

Kamera, 2 miliony pixelů, používaná s obrazovkou monitoru pro pozorování pájení pájecí kuličkou BGA.

Laserové polohování, pro PCB a čip, které se rychle umístí na správné místo.

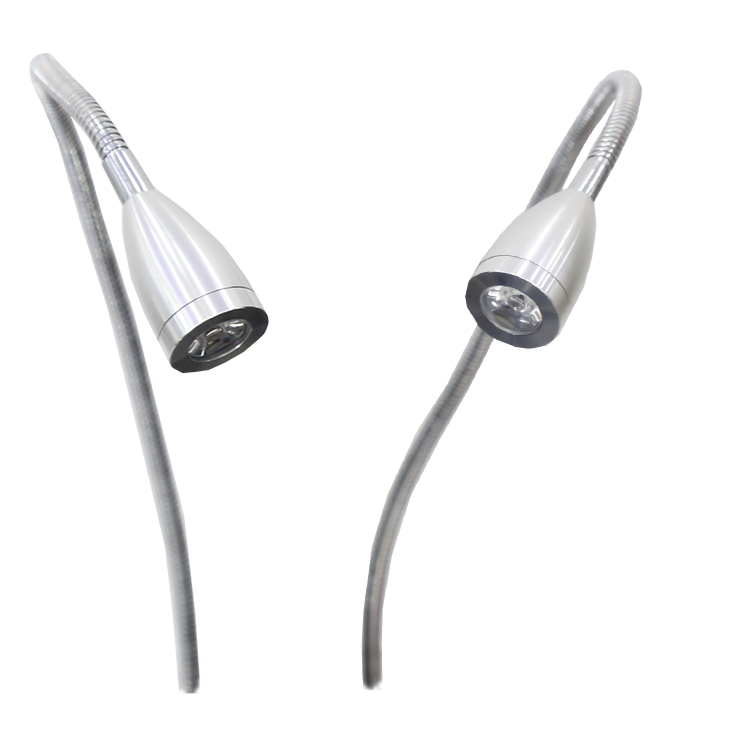

Dvojité bezstínové světlo, 5W, bez ohledu na to, kde inženýr stojí, na desce plošných spojů není žádný stín, což by bylo užitečné

pro pozorování procesu pájení.

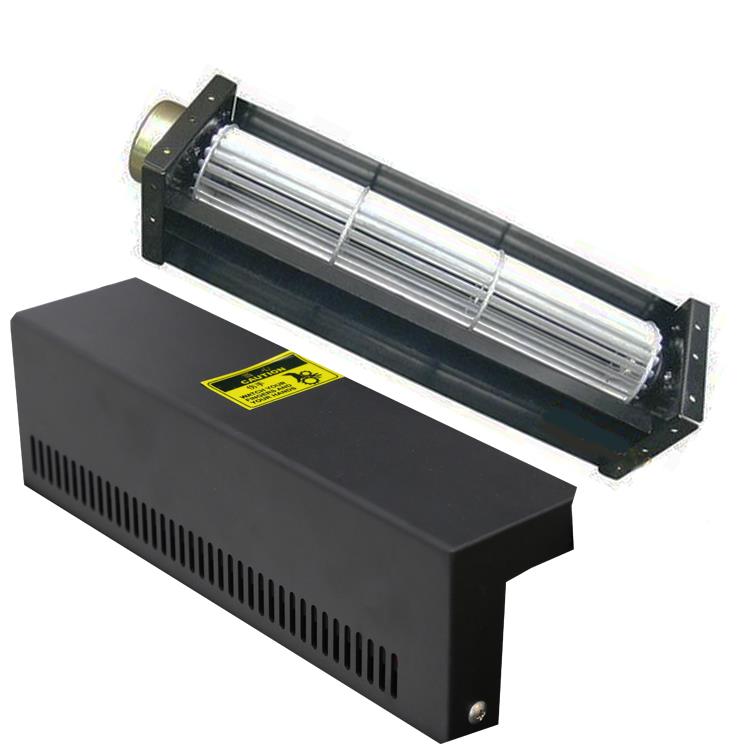

Křížový chladicí ventilátor, napájení: 24V, rychlost: Max 2500±10%RPM, při zastavení stroje nebo stisknutí nouzového tlačítka,

začne fungovat automaticky.

Dodávka, přepravní služba 3 topných zón dotykové obrazovky bga pájecí stanice

1. 1~3 dny pro méně než 5 sad, 5~10 sad pro 3~5 dnů, více než 10 sad, závisí na skutečném množství.

2. Nabídka bezplatného školení, instalace a provozu

3. Pro distributory delší záruční doba.

O naší továrně

naše továrna venku

Naše kancelář

Naše výstavní místnost

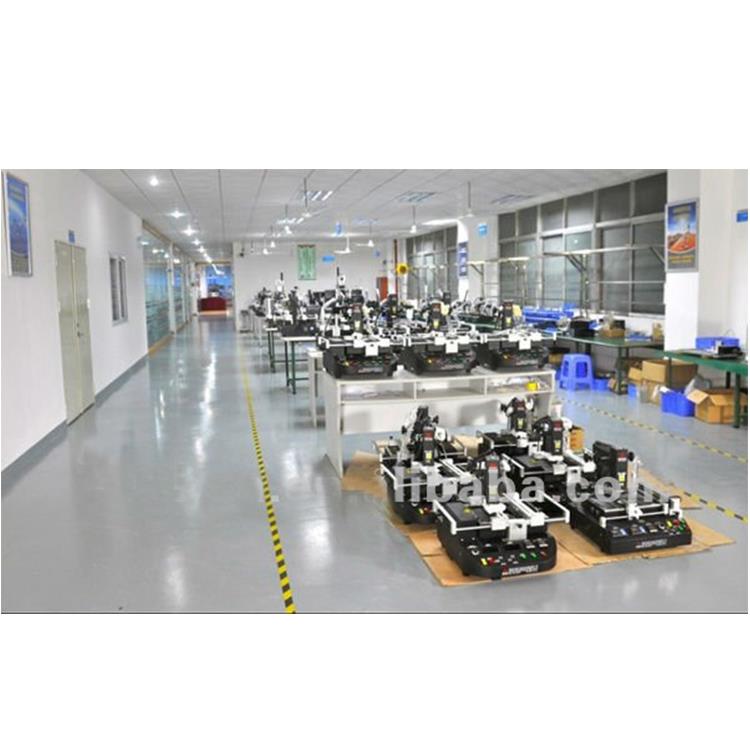

Workshop pro výrobu BGA rework stanic

Často kladené otázky o 3 topných zónách s dotykovou obrazovkou bga pájecí stanice

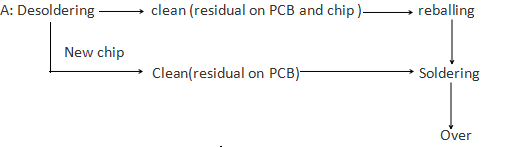

1. Otázka: Kolik kroků musím udělat pro opravu čipu?

2. Otázka: Mohu jej provozovat bez jakýchkoliv zkušeností?

A: Samozřejmě, že je vám zasláno výukové CD se strojem, také náš

Profesionální prodejní a servisní tým vám může poskytnout nejlepší podporu.

3. Otázka: Jaká je výhoda vašich produktů?

Odpověď: Máme vlastní CNC dílnu, která dokáže vyrobit všechny náhradní díly pro tyto přepracovací stanice BGA, v kvalitě

produkty mohou být zkontrolovány naším inspektorem na začátku, takže jsme originální továrna s konkurenční cenou.

4. Otázka: Rozbije se stroj při expedici?

Odpověď: Ne, provedeme vibrační testování po dobu nejméně 24 hodin před dodáním a poté znovu zkontrolujeme stroj, abychom se ujistili, že je vše

je v pořádku.

Tensouvisející tipy na opravy

Oprava zvednutého vodiče, metoda epoxidového těsnění

POSTUP

1. Vyčistěte oblast.

2. Odstraňte všechny překážky, které brání zvednutému obvodu v kontaktu s povrchem základní desky.

POZOR

Buďte opatrní při čištění a odstraňování všech překážek, abyste nenatáhli nebo nepoškodili zvednutý vodič.

3. Smíchejte epoxid.

4. Opatrně naneste malé množství epoxidu pod celou délku zvednutého okruhu. Hrot Precision Knife může být

používá se k nanášení epoxidu. (Viz obrázek 1).

5. Zatlačte zvednutý obvod dolů do epoxidu a do kontaktu s materiálem základní desky.

6. Naneste další epoxid na povrch zvednutého okruhu a na všechny strany podle potřeby.

7. Vytvrďte epoxid podle postupu 2.7 Míchání epoxidu a manipulace s ním. Některé komponenty mohou být citlivé na vysokou teplotu.

8. Podle potřeby naneste povrchový nátěr tak, aby odpovídal předchozímu nátěru.
