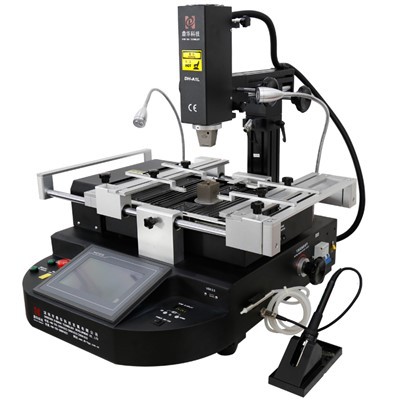

Automatický optický SMD Rework Machine

Automatický optický smd předělávací stroj

1. Rychlý náhled:

Automatické optické SMD opravné stroje jsou vysoce účinné a všestranné nástroje pro jakoukoli montážní linku elektroniky. Nabízejí řadu výhod, které mohou zlepšit produktivitu, přesnost a kontrolu kvality.

Za prvé, tyto stroje jsou schopny snadno a rychle opravit a vyměnit i ty nejsložitější součásti pro povrchovou montáž. Jejich pokročilé optické systémy zajišťují přesné umístění a vyrovnání součástí a zaručují jejich správnou instalaci a správnou funkci.

Za druhé, automatické optické SMD stroje na přepracování jsou uživatelsky přívětivé a snadno se obsluhují. Díky intuitivnímu softwaru a ovládacím prvkům se mohou operátoři rychle naučit je používat, což zkracuje dobu školení a zvyšuje celkovou produktivitu.

Navíc jsou tyto stroje vysoce spolehlivé a konzistentní. Nabízejí spolehlivý výkon a přesnost, zajišťují, že každá sestava je pokaždé dokončena na stejně vysokém standardu, čímž se minimalizuje riziko defektů a chyb.

Automatické optické SMD předělávací stroje jsou navíc z dlouhodobého hlediska nákladově efektivní. Vyžadují relativně nízkou údržbu a mají dlouhou životnost, což z nich dělá chytrou investici pro výrobce elektroniky, kteří chtějí ušetřit peníze a zlepšit své výsledky.

Závěrem lze říci, že výhody použití automatického optického SMD předělovacího stroje jsou jasné. Poskytují všestranné a efektivní řešení pro opravy a výměnu součástí pro povrchovou montáž, zlepšují produktivitu, přesnost a kontrolu kvality, přičemž se snadno používají a jsou v průběhu času nákladově efektivní.



2. Specifikace



Specifikace
1	Celkový výkon	6800W
2	Horní ohřívač	1200W
3	Spodní ohřívač	2. 1200W, 3. IR ohřívač 4200W
4	Moc	AC 220V±10％50Hz
5	Provozní režim	Dva režimy: manuální a automatický.
6	HD dotykový displej	inteligentní člověk-stroj, nastavení digitálního systému.
7	Objektiv optické CCD kamery	Ručně dopředu / dozadu, vpravo / vlevo
8	Podavač třísek	automatický
9	Funkce	Vakuová přísavka může být flexibilní (1~3 cm), automaticky zjistí střed čipu, pružiny nainstalované na pracovní plošině a IR lze přesunout světlo nebo doprava atd.
10	Zvětšení fotoaparátu	10x - 220x
11	Jemné doladění pracovního stolu:	±15mm vpřed/vzad,±15mm vpravo/vlevo
12	BGA polohování	Pozice laseru, rychlá a přesná poloha PCB a BGA
13	Umístění PCB	Inteligentní polohování, PCB lze nastavit ve směru X, Y pomocí "5bodová podpěra" + držák plošných spojů s V-drážkou + univerzální přípravky.
14	Regulace teploty	K senzor, uzavřená smyčka, řízení PLC
15	Přesnost umístění:	±0.01 mm
16	Přesnost teploty	±1 stupeň
17	Osvětlení	Tchajwanské led pracovní světlo, nastavitelný libovolný úhel
18	Uložení teplotního profilu	50 000 skupin
19	velikost PCB	Max 530 x 490 mm Min 22 x 22 mm
20	BGA čip	2x2 - 80x80 mm
21	Minimální rozestup třísek	0.15 mm
22	Externí teplotní čidlo	4ks
23	Rozměry stroje	780 x 740 x 890 mm
24	Čistá hmotnost	97 kg
25	Hrubá hmotnost	140 kg
26	Rozměr balení	118*86*121 mm



2. Vlastnosti produktu a použití přepracovací stanice DH-A4D BGA

1. Pokročilé funkce přepracovací stanice Dinghua DH-A4 BGA
2. Vestavěné průmyslové PC, rozhraní dotykové obrazovky s vysokým rozlišením, ovládání PLC
3. Ovládání uzavřeného okruhu typu K
4. systém automatického nastavení teploty
5. Podpora desky plošných spojů s V-drážkou
6. Flexibilní a pohodlný odnímatelný držák
7. Různé velikosti trysek BGA





4.Detailed Images A4 BGA REWORK STATION





3. Profil společnosti

O nás



4. Některé obrázky naší továrny a přepracovací stanice BGA

Kanceláře





Výrobní linky





Patenty a certifikace CE, jak je uvedeno níže







5. Část našich klientů





6. Balení, dodávka a služby DH-A4D BGA REWORK STATION

Seznam balení
1	Stroj	1 sada
2	Vše zabalené	v dřevěných pouzdrech
3	Horní tryska:	3 ks (31*31mm, 38*38mm,41*41mm)
4	Spodní tryska:	2ks (34*34mm, 55*55mm)
5	Paprsek:	2 ks
6	Švestkový knoflík:	6 ks
7	Unicersální přípravek:	6 ks
8	Podpěrný šroub:	5 ks
9	Štětcové pero:	1 ks
10	Vakuový hrnek:	3 ks
11	Vakuová jehla:	1 ks
12	Pinzeta:	1 ks
13	Kabel snímače teploty:	1 ks
14	Profesionální návod:	1 ks
15	Výukové CD:	1 ks

Podrobnosti o balení:

Překližková krabice (fumigovaná),

velikost balení: 85*119*117cm,

příslušenství: trysky, termočlánek,

vnitřní šestihranné klíče a výuka

CD atd.



Podrobnosti o doručení,

Prostřednictvím DHL, TNT, FEDEX, letecké dopravy, námořní dopravy a pozemní dopravy atd., doručení trvá 3 ~ 30 dní

místo určení podle různých způsobů dopravy.





7. Nejčastější dotazy

Otázka: Jaká je výhoda vašeho produktu?

A:* Všechny naše produkty jsou certifikovány CE.

* Jsme originální továrna, cena je mnohem konkurenceschopnější a má vyšší hodnotu za peníze.

* Profesionální inženýři a prodejní tým vám poskytují podporu



Otázka: Jaký je váš balíček? Je to bezpečné během přepravy?

Odpověď: Všechny naše BGA rework stanice jsou baleny v masivní dřevěné krabici s pěnou, tyčinkami a páskem k upevnění uvnitř. Je to bezpečné

dost při přepravě.



Q: Kudy a za kolik dní stroj dorazí? Jaký je váš balíček?

Odpověď: Odesíláme prostřednictvím DHL, Fed-ex, UPS atd. (služba od dveří ke dveřím), 4 ~ 7 dní před příjezdem; letecky na nejbližší letiště

(Door to Airport Service) 2 ~ 5 dní do příjezdu; po moři do vašeho nejbližšího přístavu, 10~20~30~40 dní do příjezdu.

(jiná země jiný čas)



Otázka: O záruce, jak dlouho a jak provádět poprodejní servis?

A: 1 rok záruka na náhradní díly a celoživotní technická podpora. Máme profesionální technický tým, pro jakýkoli dotaz,

K dispozici jsou také pomocná videa.
