Automatická BGA Rework Station

1. Aplikace Automatic BGA Rework Station

Základní deska počítačů, chytrých telefonů, notebooků, logických desek MacBooků, digitálních fotoaparátů, klimatizací, televizorů a další elektroniky z průmyslových odvětví, jako je lékařství, komunikace, automobilový průmysl atd.

Vhodné pro různé typy čipů: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA a LED čipy.

2. Vlastnosti produktu Automatic BGA Rework Station

• Vysoká účinnostje konečným cílem naší neustálé snahy o dokonalost. S jemným topným článkem, 1000W horním vstřikováním horkého vzduchu a ultra velkým infračerveným spodním topným systémem nabízí DH-A2E vynikající účinnost při pájení a odpájení. Univerzální svorka je speciálně navržena pro různé desky plošných spojů, od mobilních telefonů po serverové desky.
• SpolehlivostDH-A2E zajišťuje vysokou kvalitu a stabilní výnosy. Použití nového fuzzy průmyslového mikroprocesoru a přesného lineárního mechanismu letecké třídy přináší přesnější a spolehlivější výsledky. Přesný a jasný systém zarovnání různých barev zajišťuje důvěryhodné zarovnání.
• Uživatelsky přívětivý designs integrovaným operačním rozhraním zlepšuje uživatelskou zkušenost. Není potřeba žádné další vybavení nebo přívod vzduchu; Samotné napájení střídavým proudem je dostačující. Po pouhých dvou hodinách školení mohou operátoři snadno pochopit a ovládat intuitivní ovladač, který je navržen tak, aby byl uživatelsky velmi přívětivý.

3. Specifikace automatické BGA Rework Station

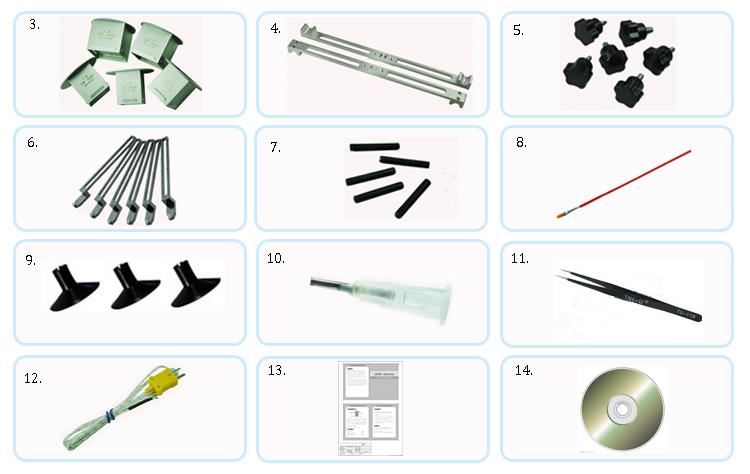

4. Podrobnosti o automatické BGA Rework Station

5. Proč si vybrat naši automatickou stanici BGA Rework?

6. Certifikát of Automatické BGA Přepracování Stanice

7. Balení a expedice automatické BGA Rework Station

8. Související znalosti o Automatic BGA Rework Station

Metody a techniky umístění míče BGA:

1. Za prvé:Ujistěte se, že povrch BGA kulové podložky je rovný. Pokud není plochý, vyrovnejte podložku. Pokud není viditelný okem, očistěte jej mycí vodou a zkontrolujte dotykem. Neměly by být žádné otřepy. Pokud se polštářek neleskne, přidejte tavidlo a třete polštářek tam a zpět, dokud nebude lesklý. Po dokončení je třeba podložku vyčistit.

2. Druhý:To je jeden z klíčových kroků. Pomocí malého štětečku s plochou hlavou jemně naneste vrstvu pájecí pasty na podložku BGA. Tavidlo musí být aplikováno rovnoměrně a velkoryse. Pod fluorescenčním světlem by se měl tok jevit rovnoměrně rozložený. Pokud to není provedeno správně, ať už zahříváte s ocelovou síťkou nebo bez ní, může to způsobit problémy, zvláště pokud se zahřívá bez ocelové síťky, protože tavidlo se bude zahřívat nerovnoměrně, což může vést k pájeným kuličkovým spojům.

Důležité body:

• Ocelová síť:Musí být čistý a neměl by se deformovat. Pokud je deformován, měl by být opraven ručně; pokud je deformace příliš silná, je třeba síť vyměnit.
• Výběr pájecích kuliček:Pájecí kuličky na trhu se dodávají ve velikostech jako {{0}}.2mm, 0.25mm, 0.3mm, 0.35mm, {{1 0}},4 mm, 0,45 mm, 0,5 mm, 0,6 mm a 0,76 mm. Ujistěte se, že vybíráte čisté pájecí kuličky s jednotnou velikostí a rozlišujte mezi bezolovnatými a olovnatými pájecími kuličkami, protože teploty tavení se liší.

3. Třetí:Umístěte čip na základnu plošiny pro manipulaci s kuličkami, poté nasypte šablonu na rovný povrch ocelové sítě, aby se do každého otvoru uvolnil příslušný počet kuliček pájky. Jemně zatřeste ocelovou síťkou, abyste zajistili správné umístění kuliček pájky, a poté ocelovou síť vyjměte. Poté použijte kameru k přichycení pájecích kuliček a přesuňte je na topný stůl. (Při tavení kuliček pájky se ujistěte, že rozlišujete mezi teplotou olova a teplotou bez olova - obecně se olovo taví při 190 stupních a bezolovnaté při 240 stupních.) Při zahřívání BGA by měl být materiál pod BGA vyroben z malého tepla- vodivé materiály, jako je vysokoteplotní tkanina, takže zahřívání probíhá rychle. Tím se zabrání poškození čipu dlouhodobým zahříváním.

4. Za čtvrté:Kdy by se mělo topení zastavit? Když se barva pájecí kuličky změní na šedou a poté se změní na lesklou a tekutou, je čas přestat. Pro lepší viditelnost je nejlepší topit při dobrém osvětlení, nejlépe zářivkou. (Poznámka: Střed BGA se obecně zahřívá pomaleji než okolní oblasti. Dávejte pozor, aby pájecí kuličky přešly ze šedé do světlé, aby indikovaly, že jsou správně zahřáté. Pro začátečníky to může být obtížné, takže další metodou je jemně se dotýkat zahřívacího BGA pomocí pinzety Pokud se kulička pájky deformuje do kapaliny, je připravena, pokud ne, posune se.) Pokud je tříska příliš tlustá a těžko se zahřívá, použijte horkovzdušnou pistoli v pevné výšce. pohybující se. Nesoustřeďte teplo na jedno místo, mohlo by dojít k poškození. Kulička pájky uprostřed BGA se po dokončení zahřívání rozjasní. Pro úspěšný výsledek nechte přirozeně vychladnout.
