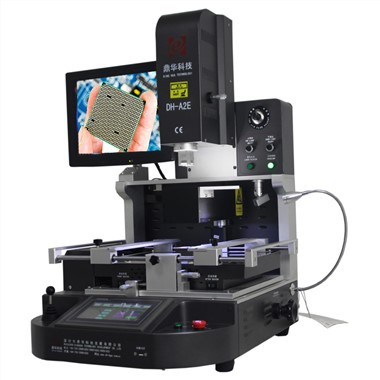

Optická VGA karta BGA Rework Station

Optická VGA karta BGA Rework Station

1.Aplikace optické VGA karty BGA Rework Station

Základní deska počítače, smartphonu, notebooku, MacBook logické desky, digitálního fotoaparátu, klimatizace, TV a dalších elektronických zařízení z lékařského průmyslu, komunikačního průmyslu, automobilového průmyslu atd.

Vhodné pro různé druhy čipů: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.

2.Výrobky Vlastnosti optické VGA karty BGA Rework Station

• Automatické odpájení, montáž a pájení.

• Přesný systém optického vyrovnání

S 15 palci a 1980P, a to i po malých pájení bodů lze pozorovat zcela, zoom v 10x ~ 220x.

• Počítač, který je mozkem stroje, který je řízen PLC a PID.

• Vestavěné vakuum v montážní hlavě po dokončení odpájení automaticky vysune čip BGA.

• Infračervená topná plocha, topné trubky z uhlíkových vláken, tmavé světlo je snadno absorbovatelné deskami plošných spojů a IR oblast ohřevu lze přemístit na správnou polohu.

3.Specifikace stanice Optical VGA Card BGA Rework Station

4.Podrobnosti o optické stanici VGA Card BGA Rework Station

1.A CCD kamera (přesný systém optického vyrovnání);

2.HD digitální displej;

3. Mikrometr (nastavení úhlu čipu);

4.3 nezávislé ohřívače (teplovzdušné a infračervené);

5. Laserové určování polohy;

6. HD dotykové obrazovky rozhraní, PLC řízení;

7. Led Headlamp.

5. Proč si vybrat naši optickou VGA kartu BGA Rework Station?

6. Osvědčení o optické stanici VGA Card BGA Rework Station

7.Balení a přeprava optických VGA karet BGA Rework Station

8. Často kladené otázky k optickému VGA Card BGA Rework Station

Jak měřit signál pod BGA balíčkem?

Pro měření signálu pod BGA existují zhruba dva scénáře: Scénář A: Měření tvaru vlny při nízké rychlosti IO provozu čipu; Scénář B: Měření kvality signálu při vysokorychlostním IO. Scénář Scénář: Měření IO s nízkou rychlostí. Testovací bod můžete opustit ve schematické fázi a umístit jej do správné měřicí polohy. Pokud nemáte testovací bod, můžete létat. Existují zde dva případy: Za prvé, pokud je testovaný kolík blízko hrany čipu, můžete letět přímo z podložky. Letící linka metoda: 1, nejprve odejmout čip, pozorovat situaci koule, pokud není kontinuální cín a tvar je lepší, tento čip lze vrátit na místo. Samozřejmě, pokud si ji nevyberete, můžete ji jen odhodit a změnit. 2. Smaltovaný drát se vypálí velmi malým hrotem a páječka se použije na podložce PCB. Vyrovnejte linku, abyste se ujistili, že není těsná, jinak se odrazí, když fouká vzduchová pistole. 3, čip zpět na místě. Vzduchová pistole fouká. Viz moje další odpověď "ruční pájka BGA". Za druhé, pokud je kolík, který má být testován, daleko od hrany, jako je třetí řada, úspěšnost je poměrně nízká. Doporučuje se, abyste čip odstranili a proletěli všechny piny na podložku. Který test změřit. Schéma B: Pro vysokorychlostní IO, jako je USB, MIPI, DDR atd., Není žádoucí ponechat testovací body a létající čáry, takže lze měřit pouze signál a kvalitu signálu nelze přesně změřit. Samotný zkušební bod navíc zaujímá hodnotnou oblast zapojení a způsobuje špatný vliv na zakončovací impedanci. Čip může být odstraněn pouze a S-parametry jsou měřeny přímo na podložce pod testem.
