CCD kamera BGA Rework Station
Bezpečné a přesné přepracování pro SMD, BGA a LED čipy. Přepracovací stanice DH-A2 kombinuje přesnost, spolehlivost a cenovou dostupnost v komplexním řešení pro všechny vaše potřeby přepracování, od složitých, hustě osazených PCBA až po jednoduché LED pásky. . Přesto zůstává snadné se naučit a používat, což technikům umožňuje rychle a s jistotou zvládnout přesné vyrovnání, jemné umístění a přesné ovládání ohřevu.
Popis
CCD kamera BGA Rework Station
1. Aplikace CCD kamery BGA Rework Station
Základní deska počítače, chytrého telefonu, notebooku, logická deska MacBook, digitální fotoaparát, klimatizace, TV a další
elektronická zařízení z lékařského průmyslu, komunikačního průmyslu, automobilového průmyslu atd.
Vhodné pro různé druhy čipů: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA,LED čip.
2. Vlastnosti produktu CCD kamery BGA Rework Station

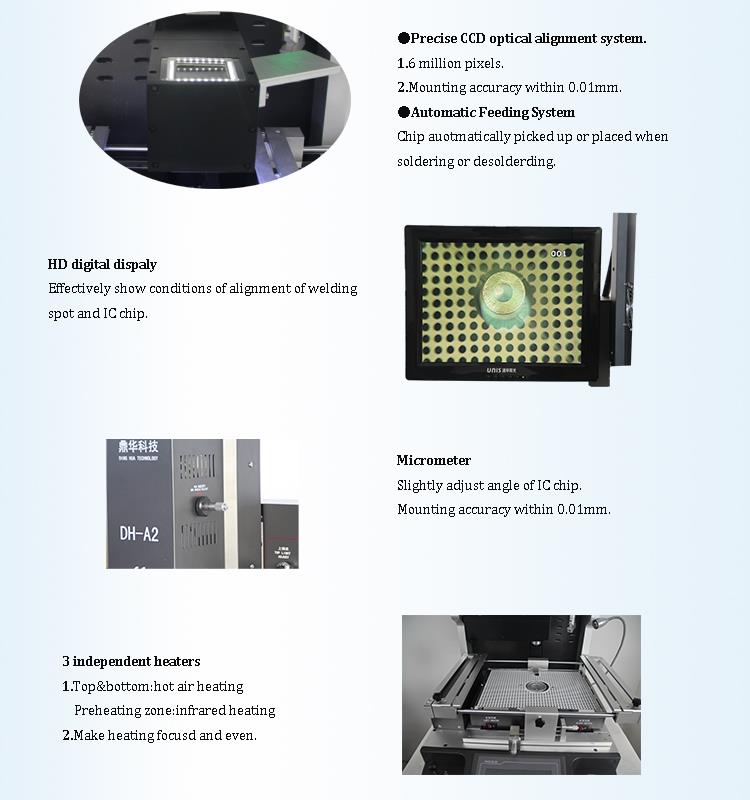

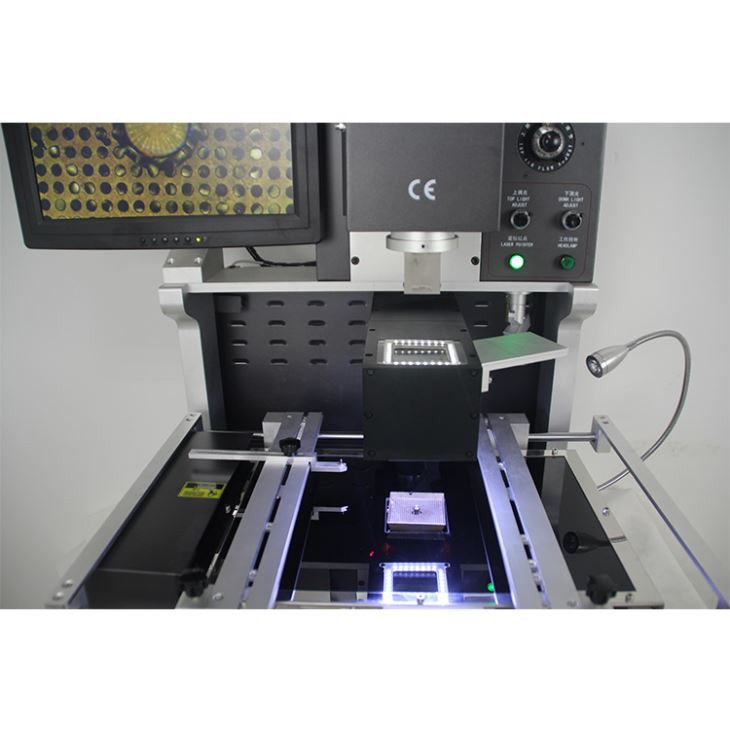

•Jediná SMT přepracovací stanice ve své cenové kategorii, která zahrnuje skutečné vidění s vysokým rozlišením (HD) na stejné úrovni jako v oboru
nejpokročilejší systémy přepracování, RW1210 poskytuje křišťálově čistý superponovaný obraz vývodů součástek
a pájecí plošky PCB, dokonce i při 230X zoomu.
Je to díky kombinaci jeho 1,3 milionu pixelů, CCD kamery s rozděleným viděním a vysokého jasu, nezávisle na sobě.
řízené osvětlení pro součástku i desku plošných spojů. Bez ohledu na rozteč nebo velikost komponent, vaše technologie přepracování
ician nebude mít problém vidět, kdy dosáhli dokonalého zarovnání na 15" displeji systému.
•Přepracovací stanice DH-A2E má dva horkovzdušné ohřívače, jeden horní a jeden spodní, pro plně ovladatelné odpájení a
přepájení, které poskytuje solidní výsledky bez posunutí i těch nejmenších součástí. Pro předehřev spodní horké
ohřívač vzduchu je obklopen 2700W "Rapid IR" dohřívačem. Tento IR předehřívač 350 mm x 250 mm (13,75" x 10") šetrně
zvyšuje teplotu PC nebo substrátu LED, aby se zabránilo deformaci a snížilo namáhání
součásti a pájené spoje sousedící s místem přepracování. Infrazářiče jsou plně uzavřeny ve skleněném stínění
oddělení, které rychle odvádí teplo a zabraňuje pádu nečistot do prvků, což zajišťuje bezpečnost obsluhy,
snížená údržba a snadná
čištění.

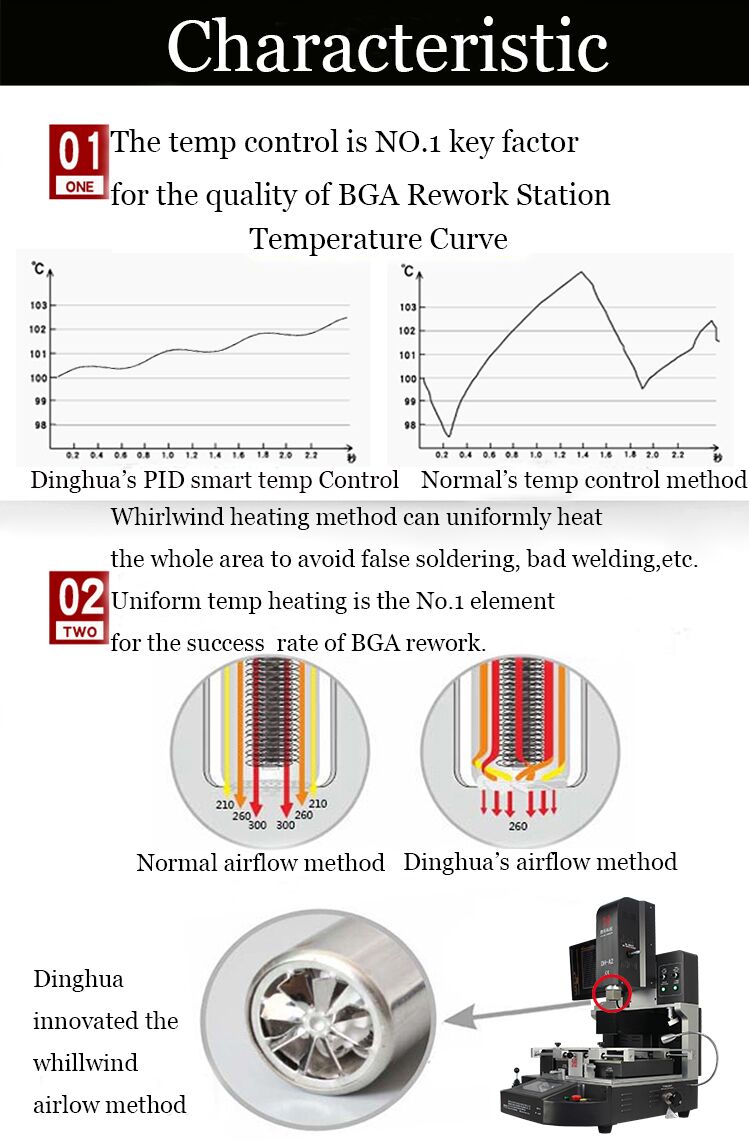

•Přesnou regulaci teploty lze zajistit pomocí 3 nezávislých topných oblastí. Stroj dokáže nastavit a ušetřit 1 milion
teplotního profilu.

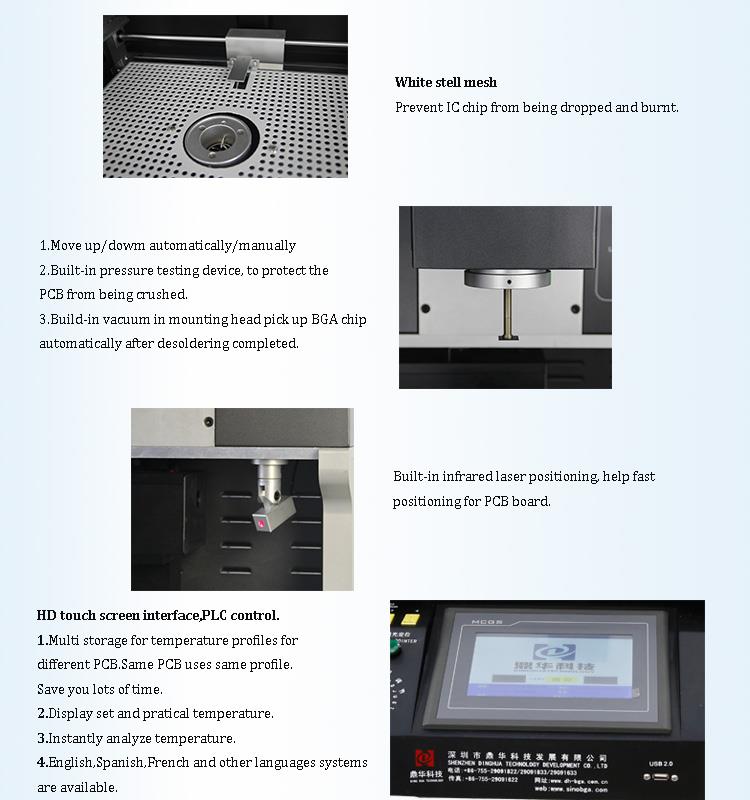

• Vestavěné vakuum v montážní hlavě automaticky nasbírá BGA čip po dokončení odpájení.
3. Specifikace CCD kamery BGA Rework Station

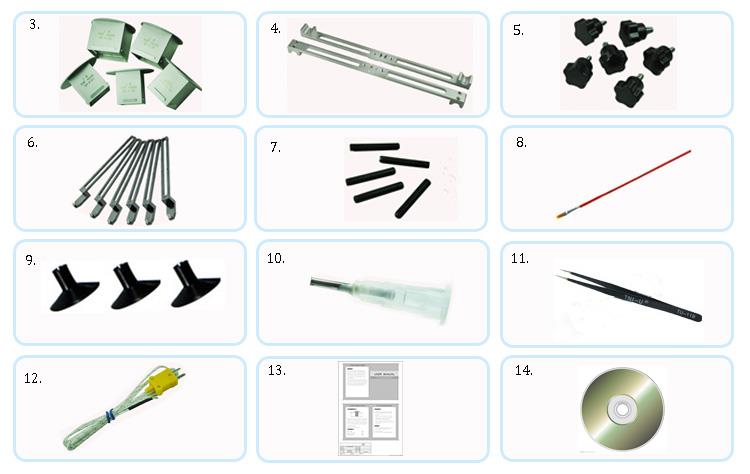

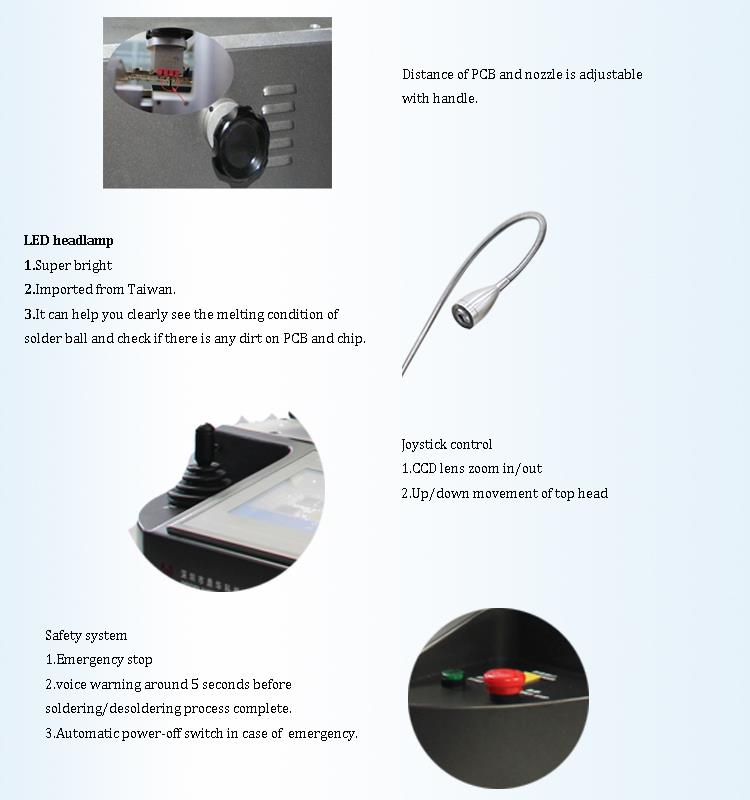

4.Podrobnosti CCD kamery BGA Rework Station
5. Proč si vybrat naši CCD kameru BGA Rework Station?
6.Certificate of CCD Camera BGA Rework Station

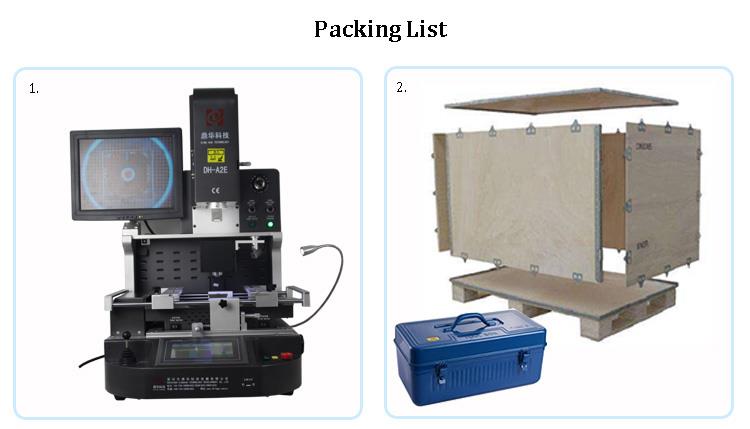

7. Balení a expedice CCD kamery BGA Rework Station
8.FAQ
Jaké jsou použití a dovednosti BGA rework stanice?
Odpájení.
Příprava na přepracování: Určete trysku, která bude použita pro opravovaný BGA čip. Teplota opravy je
určuje se podle olovnaté a bezolovnaté pájky používané zákazníkem, protože bod tání olovnaté pájky
koule je obecně 183 stupňů C a bod tání kuličky bezolovnaté pájky je obecně asi 217 stupňů C. Připevněte desku PCB na
Platforma pro přepracování BGA a červený laserový bod je umístěn ve středu čipu BGA. Pro určení zatřeste polohovací hlavou
výška umístění.
2. Nastavte teplotu odpájení a uložte ji pro pozdější přepracování, můžete ji volat přímo. Obecně platí, že teplota odprodeje
pájení a pájení lze nastavit do stejné skupiny.
3. Přepněte do režimu odstranění na rozhraní dotykové obrazovky, klikněte na tlačítko opravy, žhavící hlava se automaticky zahřeje
na čipu BGA.
4. Pět sekund před ukončením teploty zařízení vydá alarm a vyšle kapku zvuku. Po teplotě
křivka je u konce, tryska automaticky zachytí BGA čip a poté hlava nasaje BGA do výchozí polohy.
Obsluha může propojit čip BGA s krabicí materiálu. Odpájení je dokončeno.
Umístění pájení.
Po dokončení cínu na podložce použijte nový čip BGA nebo čip BGA, který byl implantován. Zajistěte desku PCB.
Umístěte BGA, která má být pájena, přibližně na místo podložky.
2. Přepněte do režimu umisťování, klikněte na tlačítko Start, umisťovací hlava se posune dolů a tryska se automaticky vybere
nahoru BGA čip do výchozí pozice.
3. Otevřete optickou zarovnávací čočku, upravte mikrometr, osu X osy Y pro nastavení přední a zadní části desky PCB a
R úhel pro nastavení úhlu BGA. Pájecí kuličky na BGA (modré) a pájené spoje na podložkách (žluté) lze zobrazit-
zobrazeny v různých barvách na displeji. Po úplném nastavení na pájecí kuličku a pájené spoje klikněte na "Zarovnání dokončeno"
Tlačítko na dotykové obrazovce. Umisťovací hlava automaticky klesne, položí BGA na podložku, automaticky vypne vakuum,
poté se ústa automaticky zvednou o 2 ~ 3 mm a poté se zahřejí. Když teplotní křivka skončí, žhavící hlava se automaticky spustí
zvedněte do výchozí polohy. The
svařování je dokončeno.
