X-kontrolní systém pro montáž PCB

Rentgenový inspekční systém pro montáž desek plošných spojů využívá rentgenové paprsky ke kontrole objektů nebo materiálů na vady nebo abnormality. Tato metoda se běžně používá v průmyslových odvětvích, jako je výroba, letectví a zdravotnictví. Ve výrobě se rentgenový kontrolní stroj používá ke kontrole svarových spojů, odlitků a elektronických součástek, zda neobsahují vady, jako jsou praskliny, dutiny a vměstky.

Odeslat dotaz

Popis

Popis produktů

X-kontrolní systém pro montáž DPSpoužívá rentgenové záření ke kontrole objektů nebo materiálů na vady nebo abnormality. Tato metoda se běžně používá v průmyslových odvětvích, jako je výroba, letectví a zdravotnictví. Ve výrobě se používá rentgenový kontrolní stroj (ne-destruktivní testovací systém) ke kontrole svarových spojů, odlitků a elektronických součástí na vady, jako jsou praskliny, dutiny a vměstky.

Jako nedestruktivní testovací metoda-X-kontrola PCBzkoumá vady a kvalitu v rámci celkového výrobního procesu desek plošných spojů. S pomocí rentgenových zobrazovacích technik lze snadno vidět vnitřní konstrukci desek plošných spojů a základních desek. Tato schopnost vidět skrz povrch umožňuje vyšší stupeň přesnosti při určování oblastí zájmu, jako jsou skryté vady nebo jiné výrobní problémy.

Klíčové vlastnosti produktů

* Toto zařízení splňuje obecné požadavky na rentgenové testování a má širokou škálu aplikací.

* Zdroj rentgenového záření využívá importovanou uzavřenou rentgenovou trubici, 90 kV (volitelně 130 kV).

* Design s vysokým-rozlišením dosahuje nejlepšího obrazu ve velmi krátkém čase.

* Nosnost je přibližně 10-20 kg s nakládací plošinou 580 mm * 570 mm.

* Umístění navigace kurzorem, rychlý výběr místa fotografování.

* Laserová automatická navigace a polohování, rychlý výběr místa fotografování.

* Nakloněná více{0}}úhlová detekce usnadňuje detekci defektů vzorku. Plochá deska světelné trubice se může otáčet.

* (+/-60 stupňů), díky čemuž je obraz detekce jasnější a intuitivnější.

Vlastnosti	Výhody
1. Nosný stůl se může pohybovat ve směru xy	Účinný rozsah detekce je větší, což zlepšuje zvětšení a účinnost produktu a detekce
2. Obrazový detektor lze naklonit o 60º~120º	Snadné pozorování vad na straně produktu, jako je virtuální svařování bga, infiltrace díry a cínu atd
3. X radiografický zdroj	Používá nejmodernější a uzavřenou rentgenovou trubici, dlouhou životnost,-bezúdržbové
4. Příjem rentgenového záření	HD digitální plochý detektor
5. Vizualizace okna automatické navigace	Snadné ovládání, rychlé nalezení cílového umístění detekce
6. Nákladová plošina	Velký detekční prostor, velikost 550 * 670 mm (velká základní deska průmyslového ovládání, LED světelný pás atd.)
7. Upravte detekční program	Vhodné pro automatickou detekci velkých dávek, zlepšení účinnosti, automatickou detekci produktů NG
8. Přepracovat správu digitální knihovny	Program detekce lze uložit pro detekci efektových obrázků
9. Systém MWS/ERP	Přizpůsobitelný přístup pro snadnou správu

Specifikace produktů

Stav celého stroje
Dimenze	1500 * 1500 * 2100 mm	Napájení	AC 220V 10A
Hmotnost	Cca 1500 KG	Hrubá hmotnost	Přibližně 2089 kg
Dřevěná krabice	1940 × 1740 × 2280 mm	Jmenovitý výkon	1,7 kW
Dveře-otevřené	Manuální+systémová indukce	Režim kontroly	offline-
Způsob načítání	Lidská-bytost	Správa autority	heslo

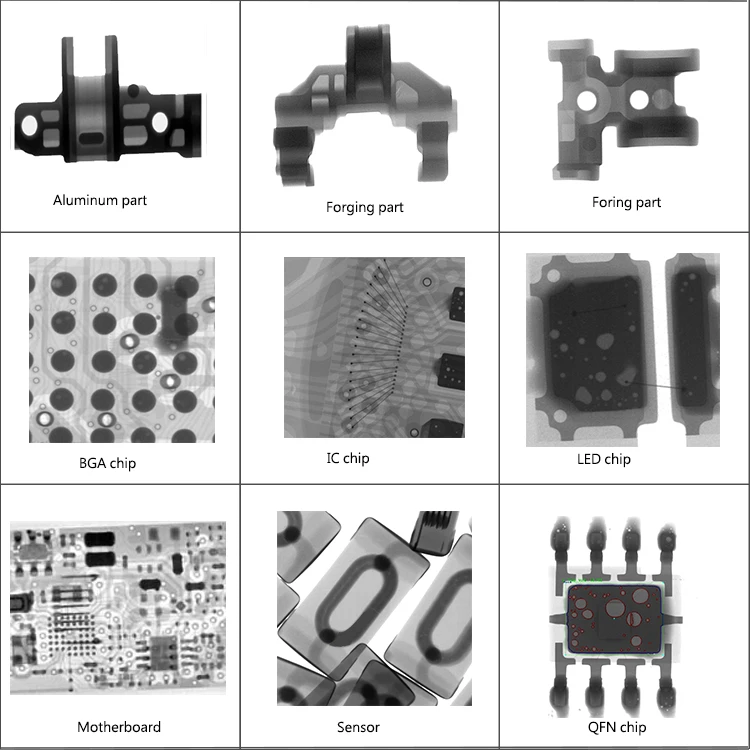

Aplikace produktů

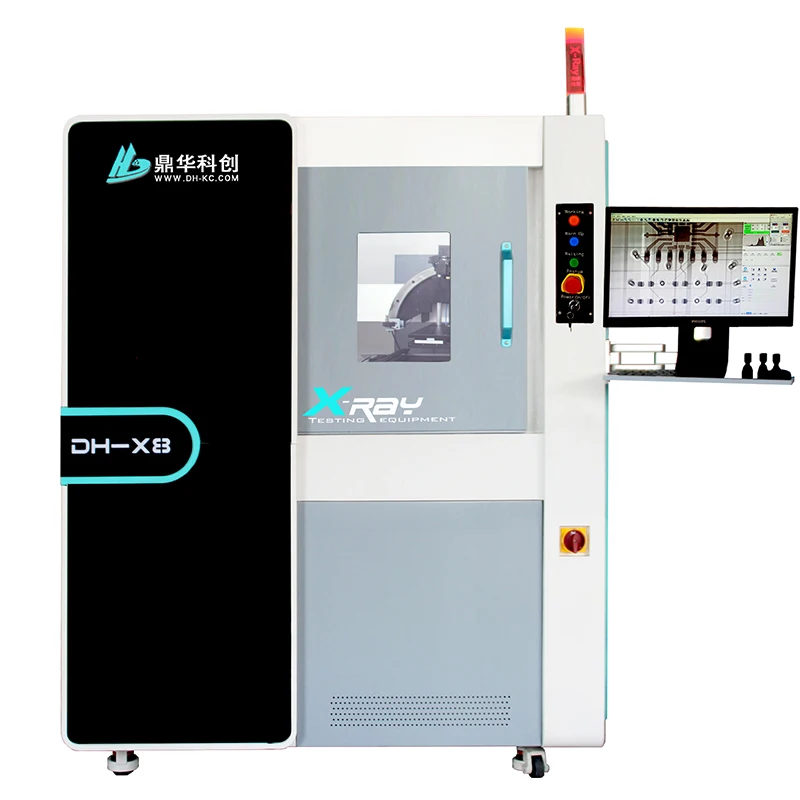

DH-X8 je rentgenový kontrolní systém pro montáž desek plošných spojů používaný v mnoha průmyslových odvětvích. X-kontrolní stroj PCB je nedestruktivní testovací systém vhodný pro elektronickou výrobu a SMT průmysl, polovodiče, automobilovou elektroniku, automatizaci atd.
