Nový BGA Rework Machine pro opravu Asic Hash Board
Toto je nově navržený v roce 2022, který byl upgradován ze starého DH-A2E, je mnohem chytřejší, bezpečnější, spolehlivější a vyšší účinnost pro BGA QFN a POP atd. počítače, hash board a GPU CPU auta a tak dále.
Popis
DH-A2E Automatický předělávací stroj BGA pro opravu asic hash board
Tentomodel DH-A2E je vyspělý, má PLC pro řízení pohybu, PID pro výpočet teploty a
funkce viditelného optického zarovnání pro různé pájení/montáž čipu atd. Používá se v důlních strojích, automobilech,
mobilní telefon a počítač atd. průmyslová odvětví pro opravy nebo montáže.

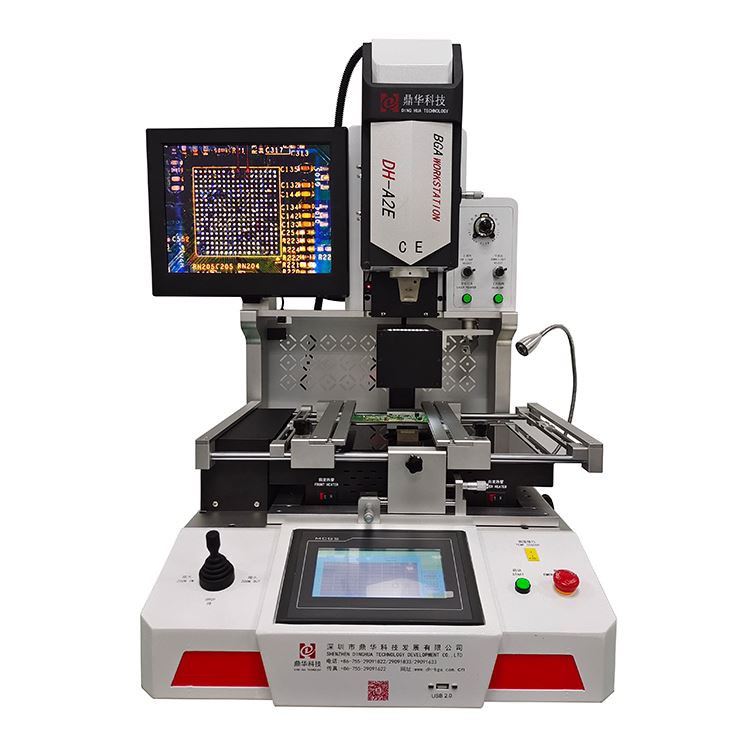

Nově navržený BGA předělávací stroj DH-A2E
1. Parametr automatického předělovacího stroje BGA pro opravu asic hash board
| Zdroj napájení | 220V 50/60Hz |
| Jmenovitý výkon | 5000W |
| Výkon horního ohřívače | 1200W |
| Výkon spodního ohřívače | 1200W |
| IR výkon | 2400W |
| pozice PCB | V-drážka, PCB-platforma s přípravky je pohyblivá v ose X |
| Regulace teploty | PID výpočet, termočlánek s uzavřenou smyčkou |
| Přesnost montáže | 0,001 mm |
| Minimální prostor pro čip | 0,01 mm |
| Přesnost teploty | 1 stupeň |
| Termočlánek | 1 ks (volitelné) |
| Zobrazit | 15 palců |
| Dotyková obrazovka | 7 palců |
| Optická kamera | barevně rozdělené |
| Pohyb | PLC řízení |
| Velikost PCB | Min 10*10mm, Max 450*400mm |
| Velikost čipu | 1*1~80*80mm |
| Dimenze | 600*700*850mm |
| Čistá hmotnost | 70 kg |
2. Aplikace automatického předělovacího stroje BGA.
Tyto čipy BGA,PGA,POP,BQFP,QFN,SOT-223,PLCC,TQFP,TDFN,TSOP,PBGA,CPGA
jak je uvedeno výšejsou jejich součástí, kterou lze opravit automatickým BGA rework strojem
DH-A2E.stroj na přebalování čipů
3. Základy automatického předělovacího stroje BGAs optickým zarovnáním pro montáž
K dispozici jsou 2 horkovzdušné ohřívače pro pájení nebo odpájení a 1 velká IR topná plocha pro velké PCBa
předehřáté, což může zajistit ochranu PCB nanejvýš.bga přetavovací stroj
4. Pohyb automatického předělovacího stroje BGApro opravu základní desky počítače, herní konzole a těžařského stroje
Instalováno s PLC od Mitsubishi, které může zajistit stabilní pohyb pro montáž čipu (na základní desku),
přesnost pohybu je až 0,001 mm .irda smd bga přepracovací stanice

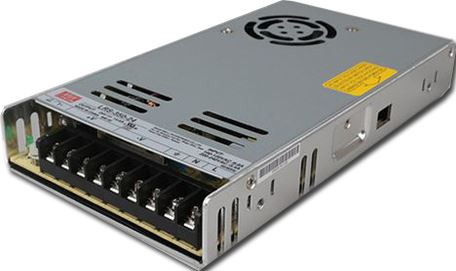

5. Zdroj napájeníopravárenské stanice auto BGA s optickým systémem zarovnání CCD pro různé čipy a základní desky.
Nízké napětí dodávané společností Meanwell může zaručit hladký chod celého stroje.

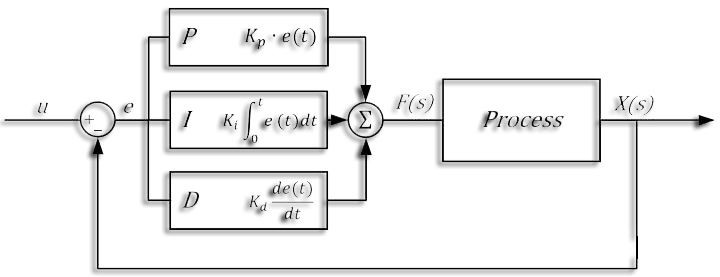

6. PID pro výpočet teplotyautomatického BGA předělovacího stroje DH-A2E
PID(proporční integrální derivace)
Může kompenzovat odchylku teploty, což může zajistit, že přesnost teploty stroje je až
plus /- 1stupně, čímž mohou být třísky a mothebroard chráněny před vyššími teplotami.automatický přebalovací stroj bga
5..Poprodejní servisstroje na přepracování BGApro macbook iphone laptop a auto gpu opravy
Záruka: 12 měsíců nebo více (záleží na požadavku zákazníka)
Servisní způsob: online podpora nebo videohovor, dispečink techniků na místě/podklady je rovněž k dispozici.
Servisní náklady: bezplatné díly v záruční době, bezplatný servis, ale malá cena-náklady po záruce.
pájecí stroj s kuličkovým ledem DH-A2E Automatický předělávací stroj BGA pro opravu asic hash boardDH-A2E Automatický předělávací stroj BGA pro opravu asic hash boardDH-A2E Automatický předělávací stroj BGA pro opravu asic hash board
6. Termín dodáníof DH-A2E Automatic BGA rework machine pro opravu asic hash board
Minimální objednávka: 1 sada, doporučujeme použít expresní způsob pro menší množství.
V případě velkého množství je k dispozici námořní nebo železniční wai doprava.
EXW, FOB nebo DAP a DDP atd. jsou v pořádku.
7. Video ukázkaof DH-A2E Automatický předělávací stroj BGA pro opravu asic hash board
8. Kontakt of DH-A2E Automatický předělávací stroj BGA pro opravu asic hash board
