Optický mobilní telefon BGA Rework Station

1. aplikace

Základní deska počítače, smartphonu, notebooku, logické desky MacBook, digitálního fotoaparátu, klimatizace, televize a

Další elektronické vybavení z lékařského průmyslu, komunikačního průmyslu, automobilového průmyslu atd. .

Vhodné pro různé druhy čipů: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA,

LED CHIP .

2. Funkce produktu

• Široce používané při opravě na úrovni čipů v mobilních telefonech, malých ovládacích deskách nebo malých základních deskách atd. .

• Automaticky desoldring, montáž a pájení .

• Systém optického zarovnání HD CCD pro přesně upevňovací BGA a komponenty

• Vestavěný průmyslový PC, nastavení digitálního systému, dvě nezávislé zóny vytápění, kamerový systém Panasonic CCD,

Konverzační rozhraní HD dotykové obrazovky, ovládání PLC, multifunkční integrované ovládání, design lidské struktury,

Skládací optická čočka, volitelné číslo, uložení a vyberte teplotní profil .

• Dva provozní režimy v systému: Auto/Manuál . Auto Mode: Automatické pájení/desoldring BGA s tlačítkem . Manuál

Režim: Manuální nahoru/dolů horní hlava k pájení/denoldingu BGA s joysticks . Oba režimy se kombinují s optickým zarovnáním

a laserové umístění k dokončení procesu . Mezitím může vestavěné vakuum pohodlně vyzvednout čipy BGA .

• Vestavěné vakuum v montážní hlavě automaticky zvedne čip BGA po dokončení .

3. Specifikace

Moc	5300W
Horní topení	horký vzduch 1200 W
Spodní hezčí	Horký vzduch 1200w . Infrared 2700W
Power Suoov	AC220V ± 10% 50/60Hz
Dimenze	L530*W670*H790 mm
Pozice	Podpora V-Groove CB a s externím univerzálním příslušenstvím
Emperaturecontol	Termočlánek typu K, ovládání uzavřené smyčky, nezávislé vytápění
Přesnost teploty	± 2 stupeň
Velikost PCB	Max 450 *490 mm . min 22 *22 mm
Jemné doladění pracovního stolu	± 15 mm vpřed/dozadu ± 15 mm vpravo/vlevo
Minimální chi spacino	80*80-1*1mm
Senzor teploty	1 (volitelné)

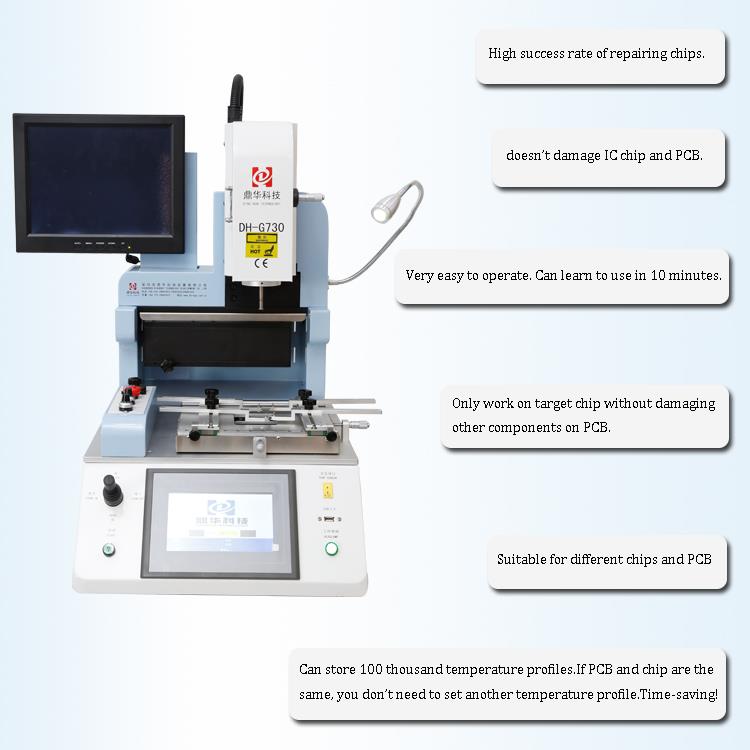

4. Podrobnosti o optickém mobilním telefonu BGA Rework Station

1. CCD kamera (přesný systém optického zarovnání);
2. HD digitální displej;
3. Mikrometr (upravte úhel čipu);
4. Vytápění horkého vzduchu;
5. Rozhraní HD dotykové obrazovky, ovládání PLC;

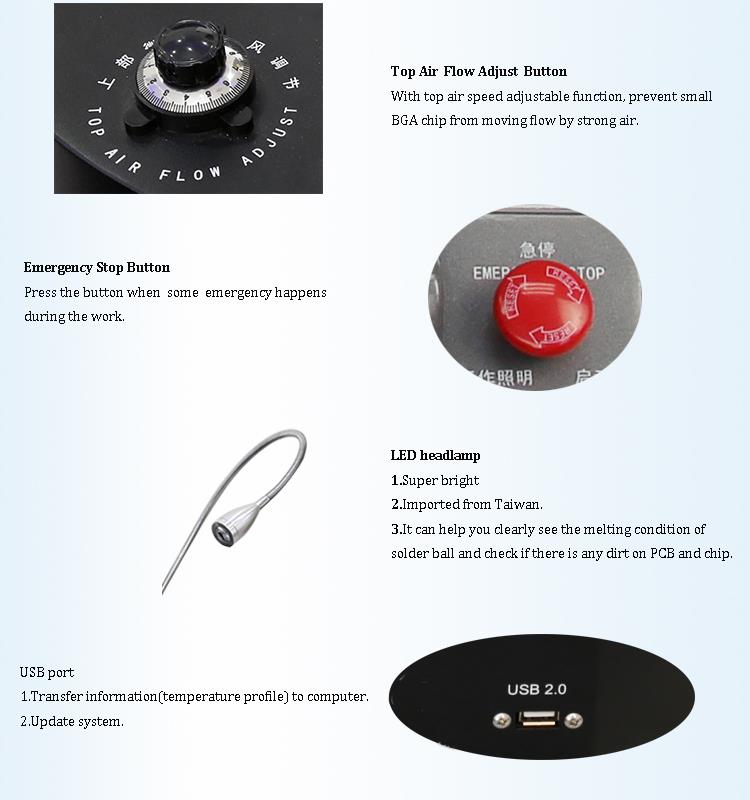

6. LED světlomet;
7. Joystick Control .

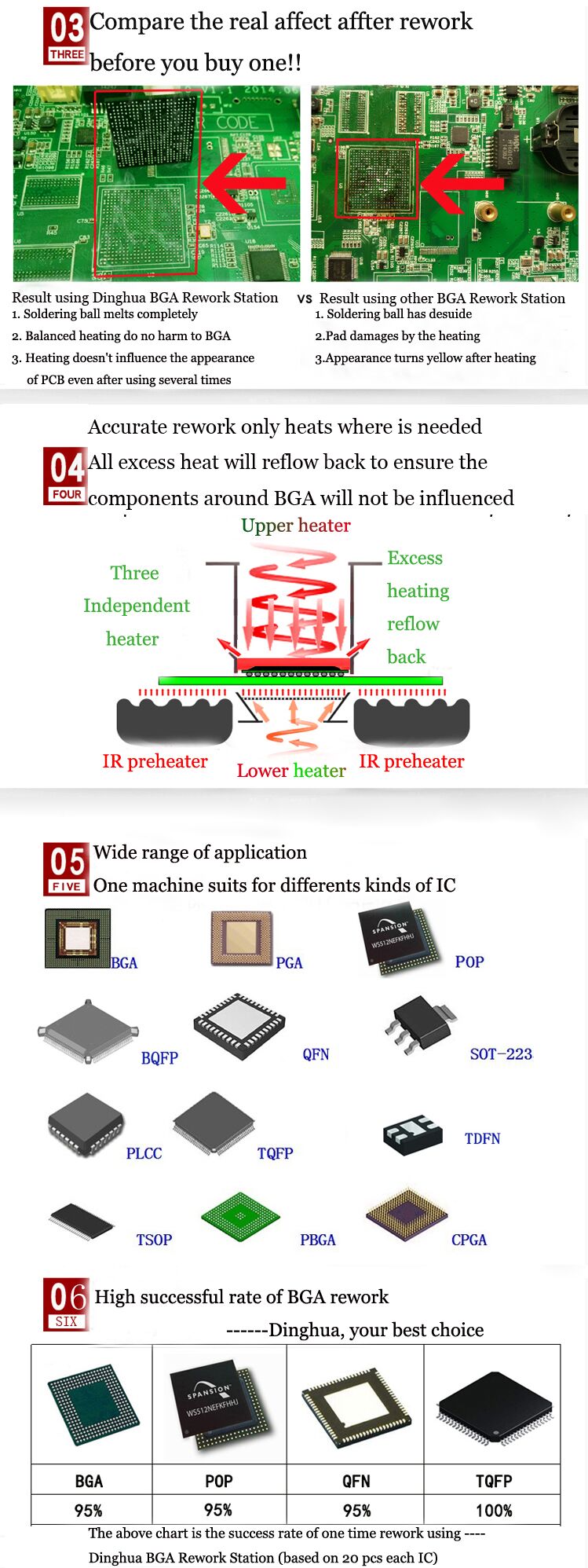

5. Proč zvolit naši optickou mobilní telefon BGA Rework Station?

6. certifikát

7. balení a zásilka

8. Kontaktujte nás

E -mail: john@dh-kc.com

WhatsApp/WeChat: +86 157 6811 4827

9. související znalosti

Oprava počítačových základních desek a ICS

1, základní kroky při opravě počítače na úrovni čipu:

Porozumění diagramů obvodů je zásadní . Musíte být schopni přečíst tyto diagramy, abyste porozuměli pracovním principům obvodu, sekvence napájení a toku signálu ., pokud se můžete interpretovat předváděcí diagramy PDF, můžete být schopni opravit základní deska nebo laptopy, s nimiž se nikdy setkáte .)

Ve skutečné údržbářské práci budete často čelit neznámým modelům základní desky nebo modelům poškozeným vodou nebo lidskou chybou . V takových případech je analýza PDF diagramů továrny nezbytné ., když více lidí vstupuje do oblasti údržby počítače, mnoho továrních okružních diagramů se pro učení a sdílení. stane dostupným pro učení a sdílení...

2, Naučit se porozumět diagramům obvodů PDF:

Chcete -li číst a porozumět diagramům obvodů, musíte začít studováním základních elektronických komponent - jako jsou rezistory, kondenzátory, diody, tranzistory, MOSFETS a logické brány . Naučte se jejich identifikaci, charakteristiky, pracovní principy a jak se řídí obvodními chováními .}}}}}}}}}}}}}}}}}}}}}}} {

Kromě toho je důležité porozumět rozdílům návrhu obvodů mezi hlavními výrobci . Budete muset uchopit návrh ochranného obvodu, načasování napájení a tok signálu . Jakmile budete tyto dovednosti zvládnout, budete moci s lehkostí odstranit nebo přepracované počítače . .}.}.}.}.

Naučit se, jak lokalizovat elektronické komponenty na základní desce, je také kritické . Pokud dokážete analyzovat diagram, ale nemůžete identifikovat komponenty na desce, nebudete schopni provést opravu - podobně jako identifikace podezřelého, aniž byste je mohli najít .

3, návrh obvodu a diagnostika poruch:

Každý obvod na počítačové základní desce je založen na sadě pracovních principů . Porozumění těmto principům usnadňuje sledování a analýzu cest obvodu . Ti, kteří jim nerozumí, budou často bojovat, dokonce i po účasti na tréninku .

Někteří technici dostávají základní desku a ani nevědí, kde začít . Identifikace klíčových testovacích bodů na desce je nezbytné pro určení chyb . Stejně jako tradiční odborníci v čínské medicíně používají puls k diagnostice nemoci, kvalifikované opravy, odolnost, odpor a čtení vlny na klíčových testovacích bodech k nalezení otázek .}

Mnoho lidí tráví 2–3 dny opravou základní desky notebooku bez nalezení problému - ne proto, že je to nezpravitelné, ale proto, že nevědí, kde testovat .

4, opravárenské nástroje a jejich význam:

Nástroje opravy, jako jsou nastavitelné napájecí zdroje a osciloskopy, jsou nezbytné pro detekci poruch . Tyto nástroje jsou jako ultrazvuk nebo CT stroj v nemocnici - poskytují jasný pohled na interní problémy .

Chcete -li však tyto nástroje efektivně používat, musíte nejprve porozumět znalostem uvedeným v oddílech 1, 2 a 3. pouze s tímto základem můžete přesně diagnostikovat chyby pomocí těchto nástrojů .
