3 topné zóny Dotyková obrazovka SMD Rework Station
Jsme předním výrobcem a dodavatelem horkovzdušných a infračervených přepracovacích stanic BGA. Přinášíme precizně zpracovanou a vysoce kvalitní pájecí stanici s digitální regulací teploty. Tyto produkty jsou k dispozici s digitálními indikátory a nabízíme tyto produkty v různých specifikacích, pokud jde o velikosti, kapacity a průměry.
Popis
1. Vlastnosti produktu 3 topných zón Dotyková stanice SMD Rework Station
Přijměte technologii infračerveného svařování, která je nezávislá na průzkumu.
Použijte horkovzdušné teplo, je snadné řezat tepelným poměrem piercing tradiční svařovací stroj se sirocco.
Snadná obsluha. Stačí půlhodinový trénink. Umí obsluhovat tento stroj.
Nepotřebujete svařovací nástroje, dokáže svařit všechny součásti 2x2-80x80 mm.
Tento stroj má topný systém 650W. široce na 80 x 120 mm.
Horkovzdušná tryska je s reflow ventilem. Nenarážet na obvodové malé součásti. Může vhodný pro všechny komponenty, zejména Micro BGA komponenty.
2. Specifikace 3 topných zón SMD Rework Station s dotykovou obrazovkou
| Moc | 4800W |
| Horní ohřívač | Horký vzduch 800W |
| Spodní ohřívač | Horký vzduch 1200W, Infračervený 2700W |
| Napájení | AC220V±10% 50/60Hz |
| Dimenze | D800*Š900*V750 mm |
| Polohování | Podpora PCB s V-drážkou as externím univerzálním držákem |
| Regulace teploty | Termočlánek typu K, regulace s uzavřenou smyčkou, nezávislé topení |
| Přesnost teploty | ±2 stupně |
| Velikost PCB | Max. 450 * 500 mm. Min. 20 * 20 mm |
| Jemné ladění pracovního stolu | ±15mm vpřed/vzad,±15mm vpravo/vlevo |
| BGAčip | 80*80-1*1 mm |
| Minimální rozestup třísek | 0.15 mm |
| Snímač teploty | 4 (volitelné) |
| Čistá hmotnost | 36 kg |
3. Podrobnosti o 3 topných zónách SMD Rework Station s dotykovou obrazovkou

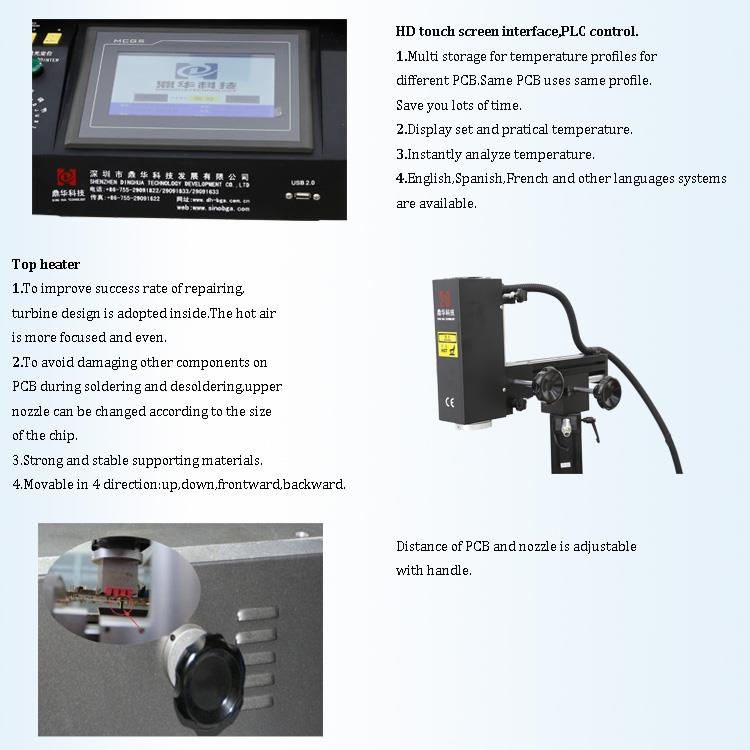

1.HD rozhraní dotykové obrazovky;
2.Tři nezávislá topidla (horkovzdušná a infračervená);

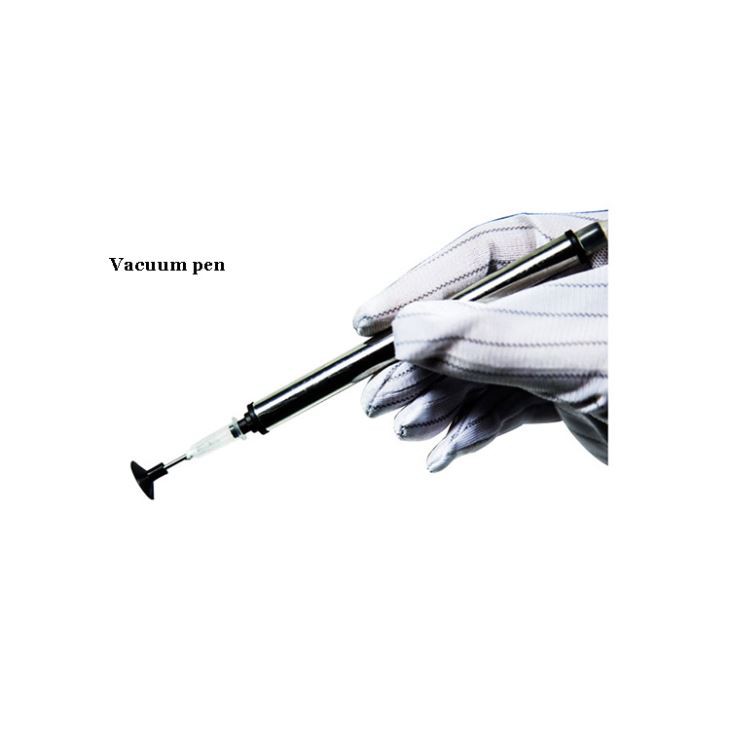

3. Vakuové pero;
4. LED čelovka.
4. Proč si vybrat naše 3 topné zóny SMD Rework Station s dotykovou obrazovkou?
5. Certifikát 3 topných zón Dotyková obrazovka SMD Rework Station
6. Balení a expedice 3 topných zón SMD Rework Station s dotykovou obrazovkou
7. Související znalosti
Jaká jsou opatření pro proces oprav SMT?
Teplota skladování: Doporučuje se, aby teplota skladování v chladničce byla 5 stupňů -10 stupňů, udělejte to
nesmí klesnout pod 0 stupeň.
Zásada výstupu: Musíte dodržovat zásadu první dovnitř, první ven a nezpůsobit ukládání pájecí pasty
v mrazáku příliš dlouho.
Požadavky na rozmrazování: Po vyjmutí pájecí pasty z mrazáku přirozeně rozmrazujte alespoň 4 hodiny.
Při rozmrazování neotevírejte uzávěr.
Výrobní prostředí: Doporučuje se, aby teplota v dílně byla 25±2 stupňů a relativní vlhkost
by měla být 45 %-65%RH.
Použitá pasta: Po otevření víčka se doporučuje spotřebovat do 12 hodin. Pokud je potřeba jej uložit, prosím
použijte čistou prázdnou láhev, poté ji uzavřete a vložte zpět do mrazáku.
Množství pasty umístěné na ocelové síti: Množství pájecí pasty umístěné na ocelovém drátu jako první
čas by neměl přesáhnout 1/2 výšky škrabky při tisku a válcování.
Za druhé, tiskové úlohy v procesu zpracování čipu SMT musí věnovat pozornost:
1. Škrabka: Materiálem škrabky je přednostně ocelová škrabka, která napomáhá vytváření a odstraňování
pájecí pasty vytištěné na PAD.
Úhel stěrky: Ruční tisk je 45-60 stupňů; strojový tisk je 60 stupňů.
Rychlost tisku: Ruční 30-45 mm/min; tiskový stroj 40mm-80mm/min.
Prostředí pro tisk: Teplota je 23±3 stupňů a relativní vlhkost 45%-65%RH.
2. Ocelové pletivo: Otvory z ocelového pletiva Podle požadavků na produkt zvolte tloušťku
ocelové pletivo a tvar a poměr otvoru.
QFP\CHIP: Čipy se středovou roztečí menší než 0,5 mm a 0402 musí být řezány laserem.
Zkouška ocelové sítě: Zkouška tahem ocelové sítě se provádí jednou týdně a je požadována hodnota tahu
být 35 N/cm nebo více.
Vyčistěte šablonu: Při tisku 5-10 ks desek plošných spojů za sebou ji očistěte čistým stěračem. Nejlepší je nepoužívat hadry.
3. Čistič: Rozpouštědlo IPA: Při čištění šablon je nejlepší použít rozpouštědlo IPA a alkohol. Není možné použít
rozpouštědla obsahující chlór, protože složení pasty bude zničeno a celková kvalita bude zničena
být ovlivněn.
