CCD kamera Optical BGA Rework Station
1. ÚVOD PRODUKTU ÚVOD RIDEDIDOVANÝ REWORK! · Vysoce efektivní 1200 W Vytápěcí hlava s horkým vzduchem · Zaměřená přesná 1200 W horký vzduch Dolní ohřívání · IR s velkým rozsahem IR (2700 W) · Integrovaná vakuová pipeta pro odstranění a umístění komponent · Vysoce přesné umístění s integrovaným senzorem síly · ...
Popis
1. Úvod produktu
Optická stanice BGA CCD kamera je vysoce přesným nástrojem používaným pro opravu čipů BGA (pole kuličky) . Je vybaven vestavěným CCD kamerou a optickým vyrovnávacím systémem, aby bylo zajištěno přesné umístění komponent .} Umožňuje vizuální zařazení v reálném čase a PCB, které je velké a redukuje, je vylepšená acturistic a redukující se vylepšováním vylepšováním rizika a redukujícím riziko Misolignment . Tento typ stanice je ideální pro jemné nebo vysoce hustotní obvodové opravy, kde je přesnost kritická .
Řízené přepracování - Precision splňuje sílu
- Vybaveno vysoce účinnou 1200 W horní topné hlavy horkého vzduchu
- Zaměřené a přesné 1200 W dolního zahřívání horkého vzduchu
- Velká oblast 2700 W Infračerveného spodního topení pro rovnoměrné vytápění
- Vestavěná vakuová pipeta pro snadné odstranění a umístění komponent
- Integrovaný senzor síly pro vysoce přesné umístění komponent
- Vylepšený systém vizuálního vedení pro přesné zarovnání
- Umístění softwaru pro optimalizované pracovní postup
- Nastavení mikrometru pro přesnost umístění
- Ideální pro všechny typy aplikací pro opravy a přepracování na úrovni čipů
2. Specifikace produktu
| Rozměry (w x d x h) v mm | 660 x 620 x 850 |
| Hmotnost v kg | 70 |
| Antistatický design (Y/N) | Y |
| Hodnocení energie ve W | 5300 |
| Nominální napětí ve V ac | 220 |
| Horní vytápění | Horký vzduch 1200 W |
| Nižší vytápění | Horký vzduch 1200 W |
| Předehřívací oblast | Infračervená 2700 W, velikost 250 x330 mm |
| Velikost PCB v MM | od 20 x 20 do 370 x 410 (+x) |
| Velikost komponenty v mm | od 1 x 1 až 80 x 80 |
| Operace | 7-} palcová dotyková obrazovka . 800*480 Rozlišení |
| Testovací symbol | CE |
3. Aplikace produktu
Naše systémy pro přepracování podporují celou řadu komponent SMD - od ultra -malých návrhů (008004) až po velké BGA - s přesnou kontrolou nad všemi procesními parametry, aby zvládli jakoukoli výzvu s důvěrou .
Navrženo pro všechny potřeby přepracování SMD, zajištění spolehlivých, dobře-jako nových výsledků pro přepracované komponenty .

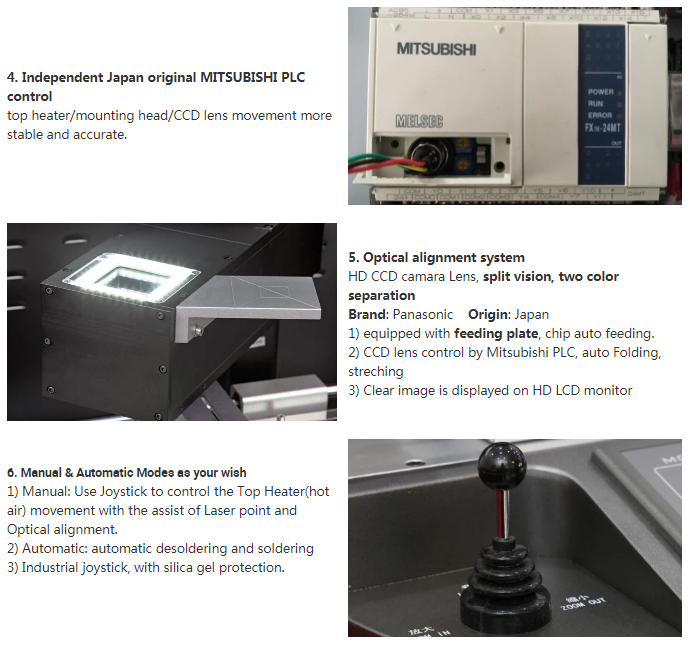

4. Podrobnosti o produktu
5. Kvalifikace produktu
6. Naše služby
Ve společnosti Dinghua poskytujeme řadu technických a prodejních služeb stávajícím i potenciálním zákazníkům, včetně:
• Data produktu a informace
• Podpora instalace a kalibrace
• Podpora procesu procesu SMT/BGA
• Podpora údržby a záruky
• Podpora upgradu a aktualizace softwaru
7. FAQ
● Chci se stát agentem Shenzhen Dinghua Technology Development Co ., Ltd . Nabízíte službu OEM?
A:SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD. is looking for agents in different global markets. We have our own R&D department. OEM and ODM services are available. Business partners from all over the world are warmly welcome to visit our factory.
● Jaké typy přepracovaných strojů BGA Shenzhen Dinghua Technology Development Co ., Ltd . hlavně produkuje?
Mezi hlavní kategorie produktů patří:
Klávesnice BGA přepracování stanic
Manuální BGA přepracování stanic s dotykovými obrazovkami
Manuální stanice BGA pro přepracování s dotykovými obrazovkami a systémy optického zarovnání
Poloautomatické stanice BGA pro přepracování s dotykovými obrazovkami a systémy optického zarovnání
Plně automatické přepracované stanice BGA s dotykovými obrazovkami a systémy optického zarovnání
● Kolik trysek nabízíte?
A:Poskytujeme 3 horní trysky a 2 spodní trysky . Všechny trysky jsou vyrobeny z Anti-Rust Titanium slitiny . Horní tryska je navržena reflow větráním pro ochranu okolních komponent . Snadno se instaluje a nahradit . . . .}}}}}}}}}
