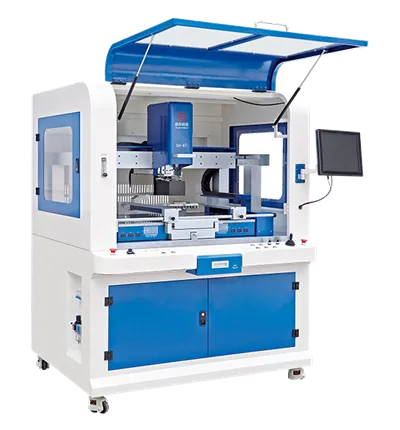

Plně automatické optické zarovnání BGA Rework Station





TheDinghua DH-A7 (průmyslový opravárenský systém BGA)je profesionální,{0}}vysoká kapacitaplně automatické optické vyrovnání BGA přepracovací stanicenavrženo pro přísná průmyslová výrobní a opravárenská prostředí. Kombinuje vysoce-výkonný tepelný management s pokročilými systémy vidění, aby zajistil konzistentní a opakovatelné výsledky pro PCBA s vysokou-hustotou.



Zde je profesionální rozpis jeho technických výhod:



1. Pokročilé optické zarovnání a přesnost

Průmyslový opravárenský systém BGA využívá-vysoké rozlišeníCCD systém optického zarovnánís technologií děleného vidění-. To umožňuje současné sledování pájecích kuliček BGA a destiček PCB, což zajišťuje přesnost umístění na úrovni mikronů-. Automatizovaný pohyb osy Z- eliminuje lidskou chybu během kritických fází výběru-a-místa a pájení.



2. Sofistikovaný tepelný management (3zónové vytápění)

DH-A7(BGA páječka s CCD kamerou) je a3zónová topná BGA stanicenavrženo pro manipulaci s velkými, složitými deskami:

Velkoplošný-infračervený předehřev:Rozsáhlý spodní infračervený povrch poskytuje rovnoměrné teplo po celé desce a účinně zabraňujeDeformace DPSa deformace.

Přesný horký vzduch:Horní a spodní horkovzdušné ohřívače jsou vybaveny nezávislým-regulátorem teploty, který udržuje stabilitu±1 stupeňpro jemné pájení bez olova-.



3. Strukturální integrita a ochrana desky

Bezpečnost je u konstrukce DH-A7 (páječka BGA s CCD kamerou) prvořadá. IntegrovanýSystém podpory PCBa univerzální příslušenství chrání citlivé vícevrstvé{0}}základní desky před tepelným namáháním. Zachováním plochého profilu během cyklu přetavení stroj zajišťuje dlouhodobou- spolehlivost opravené sestavy.



4. Inteligentní uživatelské rozhraní

Navrženo pro zjednodušený pracovní postupRozhraní dotykové obrazovky řízené PLC-nabízí intuitivní režim ovládání jedním-tlačítkem. Technici mohou snadno uložit a vyvolat stovky tepelných profilů, díky čemuž je přechod mezi různými typy desek rychlý a efektivní.





















Celkový výkon	11500W
Horní ohřívač	1200W
Spodní ohřívač	1200W
Spodní ohřívač	9000W (německé topné těleso, topná plocha 860×635)
Napájení	AC380V±10％ 50/60Hz
Rozměry	D1460׊1550×V1850 mm
Provozní režim	Automatizované odpájení, pájení, odsávání a umístění v jednom integrovaném systému.
Uložení teplotního profilu	50 000 sad
Optická CCD čočka	Automaticky se vysouvá a zasouvá a lze jej libovolně posouvat dopředu, dozadu, doleva a doprava pomocí joysticku, čímž se eliminuje problém „slepých míst“ během pozorování.
Polohování	Slot pro kartu ve tvaru V-, držák PCB je nastavitelný ve směru X a je dodáván s univerzální svorkou.
pozice BGA	Laserové polohování umožňuje rychlou identifikaci vertikálních bodů horní a spodní teplotní zóny a středu BGA.
Regulace teploty	Termočlánek typu K - (Sensor K), ovládání s uzavřenou-smyčkou
Přesnost teploty	±3 stupně
Opakovatelná přesnost umístění	+/-0,01 mm
Velikost PCB	Max 900×790 mm Min 22×22 mm
BGA čip	2×2-80×80mm
Minimální rozestup třísek	0,25 mm
Externí snímač teploty	5
Čistá hmotnost	820 kg
Horní a spodní teplotní zóny	Synchronizovaný pohyb
Doba stárnutí	48 hodin
Předehřívací zóna	Infračervená topná trubice, rychle se zahřeje.
Naprogramovat	Program je předem{0}}nakonfigurován a snadno se ovládá.
Aplikace	Základní deska Enterprise smd smt, odstranění čipu PCB, pájení a odpájení atd.
Záruka	1 rok
