Nástroje pro opravu mobilních integrovaných obvodů pro optické zarovnání

Nástroje pro opravu mobilních integrovaných obvodů pro optické zarovnání

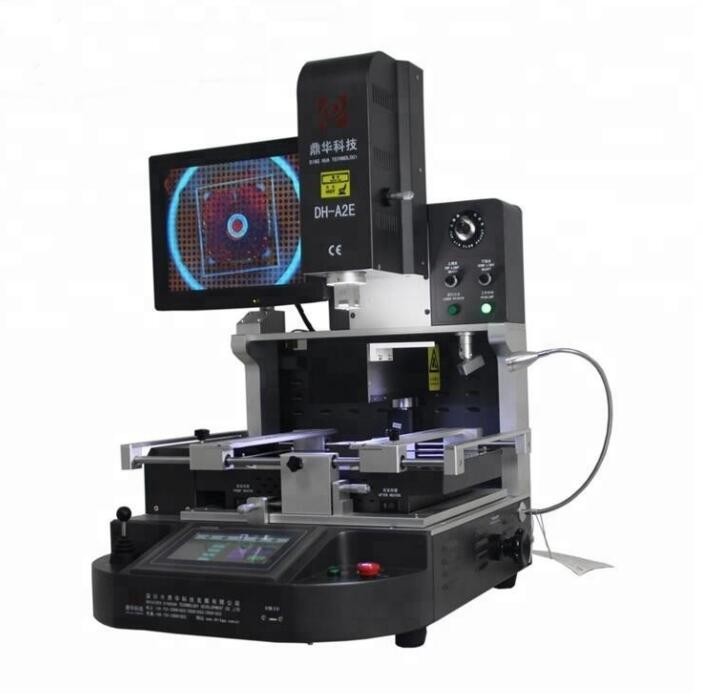

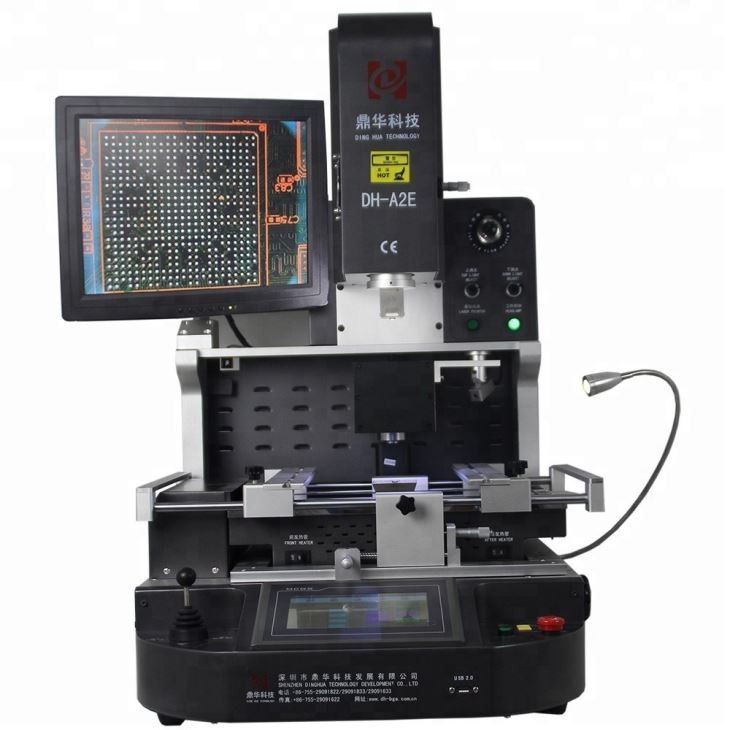

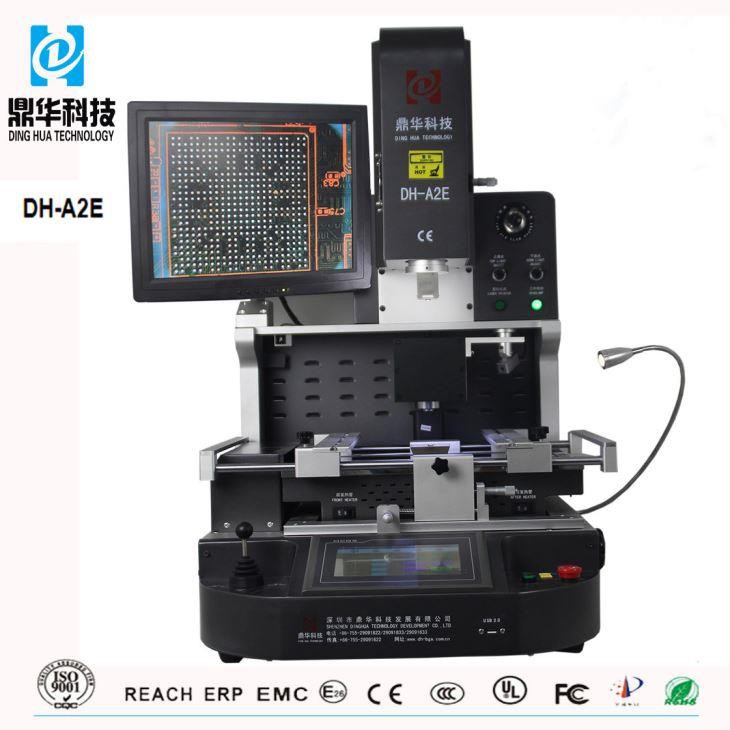

Optical Alignment Mobile IC Repairing Tools jsou specializované vybavení používané pro přesné opravy a zarovnání integrovaných obvodů (IC) v mobilních zařízeních, jako jsou chytré telefony. Tyto nástroje, které jsou často součástí přepracovacích stanic BGA, zahrnují vysoce přesné optické systémy, jako jsou mikroskopy nebo kamery, pro přesné umístění integrovaných obvodů. Zajišťují správné zarovnání malých součástek, jako jsou čipy BGA, s podložkami obvodové desky. Systém také zahrnuje pájecí nebo předělávací zařízení s automatizovanými funkcemi a přesnou regulací teploty, což umožňuje bezpečné a efektivní opravy.



Odpájecí kulička BGA a cín



Specifikace:

1	Celkový výkon	5200w

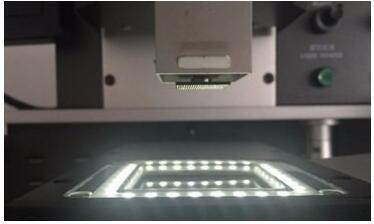

2	3 nezávislá topení	Horní horký vzduch 1200w, spodní horký vzduch 1200w, spodní infračervený předehřev 2700w
3	Napětí	AC220V±10% 50/60Hz
4	Elektrické díly	7'' dotyková obrazovka + vysoce přesný inteligentní modul řízení teploty + ovladač krokového motoru + PLC + LCD displej + optický CCD systém s vysokým rozlišením + laserové polohování
5	Regulace teploty	K-senzor se zpětnou vazbou + automatická teplotní kompenzace PID + teplotní modul, přesnost teploty v rozmezí ±2 stupňů.
6	Umístění PCB	V-drážka + univerzální držák + pohyblivá police na DPS
7	Použitelná velikost PCB	Max 370x410mm Min 22x22mm
8	Použitelná velikost BGA	2x2mm~80x80mm
9	Rozměry	600 x 700 x 850 mm (d*š*v)
10	Čistá hmotnost	70 kg

Aplikace:



Charakteristický:

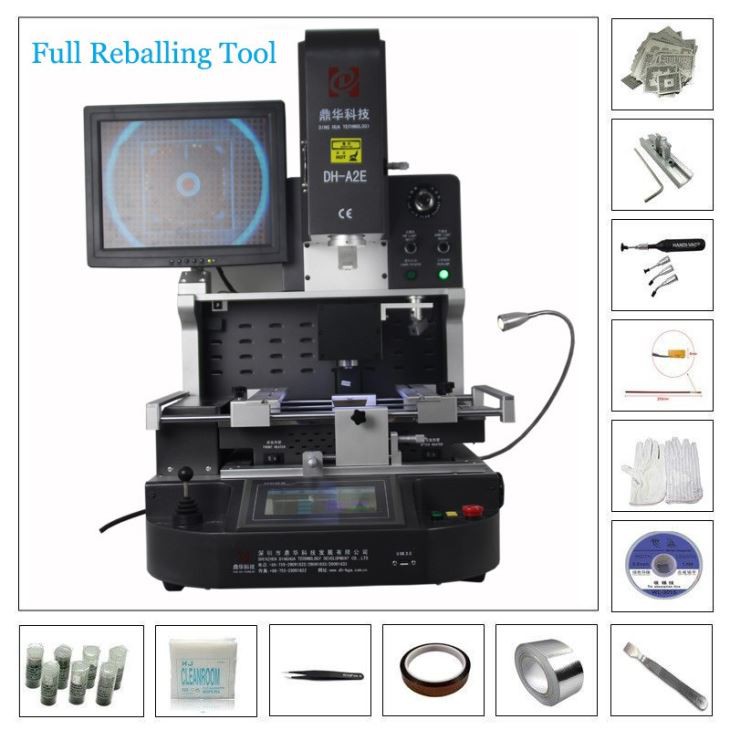

Seznam balení:

Materiály: Silné dřevěné pouzdro + dřevěné tyče + odolné perleťové bavlny s filmem

1ks Optical Alignment Mobile IC Repairing Tools

1ks kartáčové pero

1ks Návod k použití

1ks CD video

3ks horní trysky

2ks spodní trysky

6ks univerzálních svítidel

6 ks upevněných šroubů

4ks nosný šroub

1ks pinzeta

Velikost přísavky: Průměry v 2,4,8,10,11mm

Vnitřní šestihranný klíč: M2/3/4

Rozměry: 81*76*85CM

Hrubá hmotnost: 115 kg



FAQ

1. Jak je na tom balíček? Je proces distribuce bezpečný?

pevné pouzdro z tvrdého dřeva, dřevěné tyče a odolná perleťová bavlna zabalené ve fólii, to vše společně funguje

stroj zabezpečený po celou dobu přepravy.

2. Jak bude doručeno? Jak dlouho bude trvat, než stroj dorazí?

Obvykle to trvá asi 5 dní kurýrem přes DHL, FedEx, UPS atd.

Nebo můžete cestovat letadlem (door to Airport Service) a dorazit přibližně za tři dny.

Místo toho můžete cestovat lodí do přístavu; minimální potřeba CBM je 1 CBM a cesta trvá 30 dní.

3. Jste schopni nabídnout záruku? A co podpora po nákupu?

Na stroj se vztahuje roční záruka a technická pomoc je zdarma.

Po zakoupení jednoho z našich strojů nabízíme technickou pomoc a výukové filmy, které jsou přiloženy

k vybavení.

4. Je používání tohoto stroje jednoduché? Mohu to stále efektivně používat, když nemám žádné dovednosti?

Naše stroje jsou skutečně vyrobeny tak, aby se daly snadno ovládat. Zatímco naučit se je používat obvykle trvá dvě

a tři hodiny, pokud jste zruční, učení půjde mnohem rychleji.

5, Poskytnete nám bezplatné školení, pokud navštívíme vaši továrnu?

absolutně! Srdečně Vás zveme na školení v naší továrně.

6. Jaké jsou platební podmínky?

T/T, MoneyGram, Western Union, PayPal atd.





Specifikace:



Celkový výkon	5200W
Horní ohřívač	1200W
Spodní ohřívač	2. 1200W, 3. IR ohřívač 2700W
Napětí	AC220V/110V±10％ 50Hz
Systém krmení	Automatický systém podávání čipů
Provozní režim	Dva režimy: manuální a automatický, výběr zdarma! HD dotyková obrazovka, inteligentní člověk-stroj, nastavení digitálního systému.
Uložení teplotního profilu	50,000 skupin (neomezený počet skupin)
Objektiv optické CCD kamery	Automatické roztažení a složení pro výběr a umístění BGA čipu
Zvětšení fotoaparátu	1,8 milionu pixelů
Jemné doladění pracovního stolu:	±15mm vpřed/vzad, ±15mm vpravo/vlevo
Přesnost umístění:	±0,015 mm
Bga polohování	Laserové polohování, rychlá a přesná poloha PCB a BGA
pozice PCB	Inteligentní polohování, PCB lze nastavit ve směru X, Y s "5bodovou podporou" + V-drážka PCB držák + univerzální přípravky.
Osvětlení	Tchajwanské led pracovní světlo, nastavitelný libovolný úhel
Regulace teploty	K senzor, uzavřená smyčka, řízení PLC
Přesnost teploty	±2 stupně
Velikost PCB	Max 450×400 mm min 22×22 mm
BGA čip	1x1 - 80x80 mm
Minimální rozestup třísek	0,015 mm
Externí teplotní čidlo	1ks
Rozměry	D740׊630×V710 mm
Čistá hmotnost	70 kg
