Laptop Repair Machine

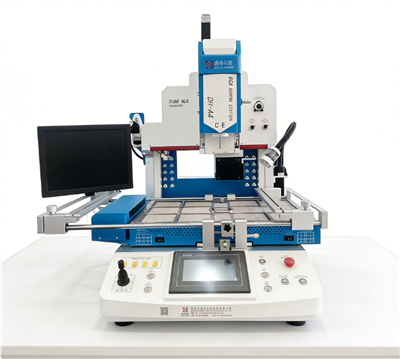

Profesionální BGA Rework Station – dokonalé řešení pro přesné opravy mobilních telefonů

Tato pokročilá přepracovací stanice BGA integruje optické vyrovnání, automatickou demontáž/svařování a inteligentní řízení teploty, aby poskytovala-přední přesnost a efektivitu v oboru. Navrženo pro moderní opravy elektroniky, výrazně zjednodušuje přepracování BGA čipů-od nejmenších SMD součástek po velké procesory-což je nepostradatelnénástroj na opravu mobilních telefonůpro jakoukoli odbornou dílnu.

Je vybaven -systémem vidění CCD s vysokým rozlišením, polohováním laserem a přesností umístění ±0,01 mm a zcela eliminuje nesouosost. Trojité-zónové vytápění (horní horký vzduch + spodní infračervené) s regulací termočlánku typu K{5}}s uzavřenou smyčkou- zajišťuje přesnost teploty v rozmezí ±2 stupňů. Díky ovládání pomocí dotykové obrazovky, před-nahraným programům a manuálnímu i automatickému režimu se i složité výměny čipu stanou rychlými a opakovatelnými.

Ať už opravujete chytré telefony, tablety nebo jiné PCBA, tato stanice nabízí všestrannou kompatibilitu (PCB až 550 × 530 mm, čipy od 2 × 2 mm do 80 × 80 mm) a obsahuje praktické funkce, jako je ochrana jemným drátěným pletivem, externí teplotní porty, export dat USB a bezpečnostní ochrana s certifikací CE{6}}.

Ideální proopravy mobilních telefonůspecialistů a výrobců elektroniky, zvyšuje produktivitu, snižuje lidské chyby a pokaždé zajišťuje spolehlivé, profesionální výsledky.

1. Optický systém seřízení
Kamera CCD s vysokým{0}}rozlišením se zvětšením 10x–100x, duálním-rozdělením barev, automatickým-ostřením a úpravou jasu. Umožňuje plné-pozorování, aby se zabránilo „mrtvým úhlům“ a zajišťuje dokonalé umístění čipu.

2. Plně automatický provoz
Automaticky rozebírá, pájí a shromažďuje čipy. Řízené PLC-s krokovým motorem a lineární posuvnou kolejnicí pro přesný pohyb X/Y/Z. Osvobozuje techniky od ručního opakování.

3. Nastavitelný průtok vzduchu
Jemné proudění vzduchu lze upravit podle velikosti součásti, čímž se zabrání odfouknutí malých dílů při přepracování.

4. Umístění laseru a držák plošného spoje s V-drážkou
Laser rychle indikuje umístění desky; univerzální přípravek s V-drážkou pojme desky plošných spojů od 10×10 mm do 550×530 mm s jemným doladěním ±15 mm-ve směrech X/Y.

5.Trojité topné zóny s nezávislým ovládáním
Horní topné těleso: 1200W horký vzduch.
Spodní ohřívače: Zóna 2 – 1200W, Zóna 3 – 4200W infračervený.
Každá zóna je nezávisle řízena pomocí automatického{0}}ladění PID a systému uzavřené smyčky termočlánku typu K--.

6. Bezpečnost a ochrana
Jemná ocelová síťovina na předehřívači zabraňuje zapadnutí malých dílů; nouzové zastavení a ochrana{0}}automatického vypnutí; Certifikováno CE.

7. Uživatelské-Přívětivé rozhraní dotykové obrazovky
Vestavěný-průmyslový počítač se systémem Windows podporuje více-křivkové zobrazení v reálném čase-, ukládání programů, analýzu křivek a ochranu heslem. Není potřeba žádné specializované školení.

8. Duální provozní režimy
Manuální i automatický režim pro flexibilní ladění nebo dávkové zpracování.

9.Externí porty teploty a export USB
1–5 volitelných portů pro externí senzory pro přesné ověření profilu; USB rozhraní pro aktualizaci softwaru a přenos dat do PC.
