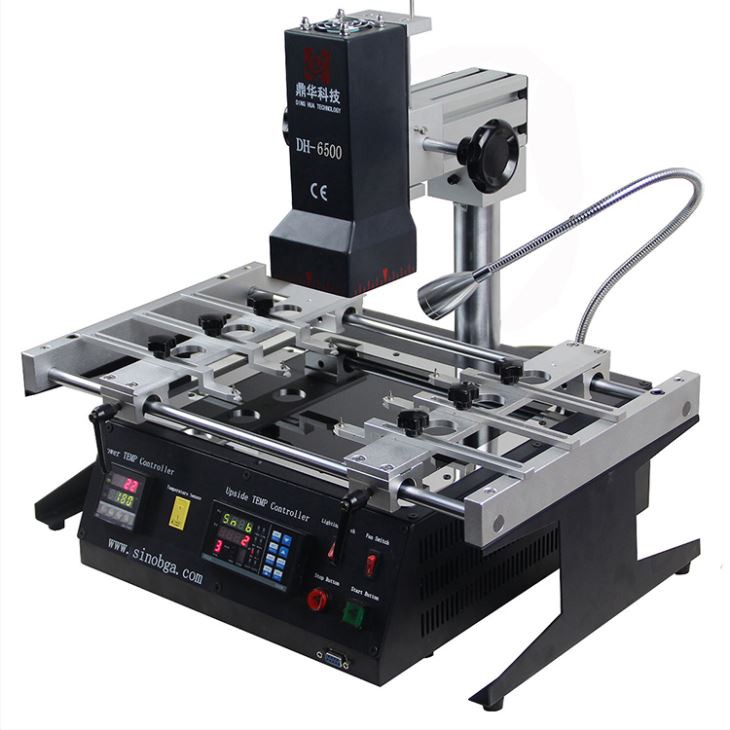

BGA Odpájecí a pájecí stroj na třísky

Plně přepracovaná stanice IR BGA, dvě topné zóny, velikost čipu k dispozici: 2 * 2 ~ 80 * 80 mm, velikost PCB k dispozici: 300 * 360MM

Odeslat dotaz

Popis

Stroj na odpájení a pájení čipů BGA

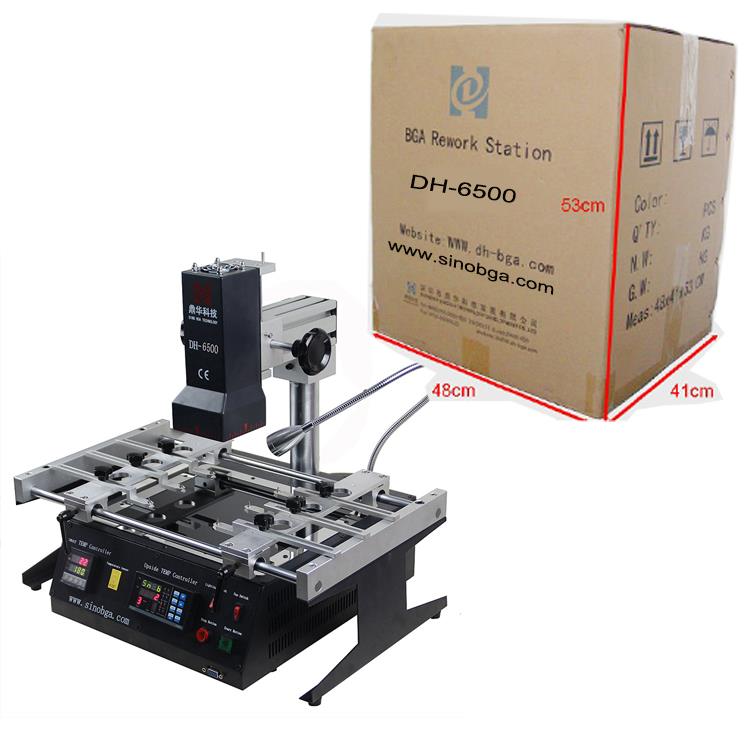

Přepracovávací stanice BGA DH-6500 je nejdelší historický přepracovávací stroj, který se široce používá pro opravy XBOX, PS3, PS4 a počítače atd.

Na pracovním stole jsou připevněny drážky V, aligátorová svorka a univerzální příslušenství pro jiný čip, pro pájení nebo odpájení.

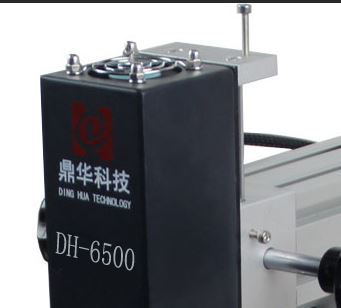

Horní hlava může být nastavena na vyšší nebo nižší, i když doleva nebo doprava, což je velmi výhodné pro součástku, která má být pájena nebo odpájena.

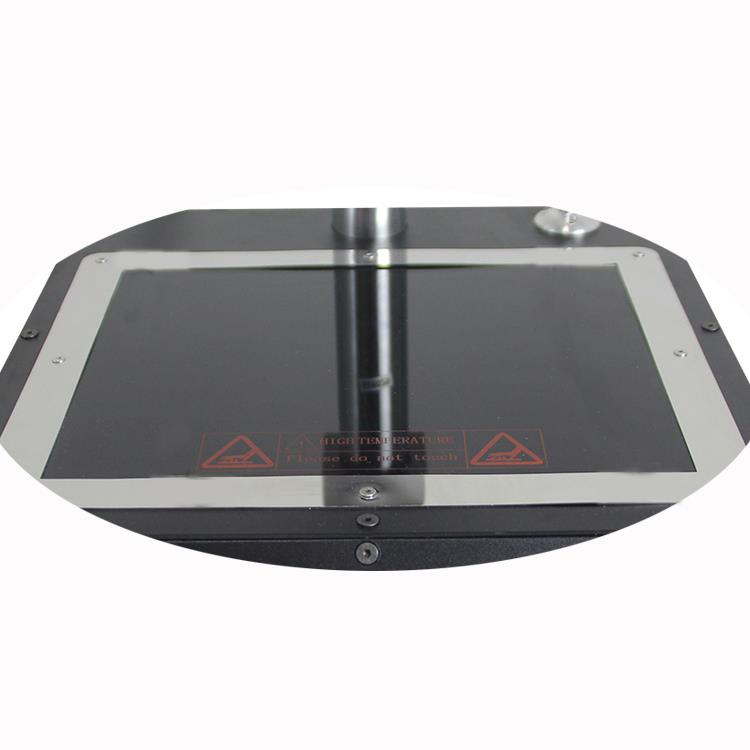

IR preheating

IR předehřívací zóna, použitelná pro DPS s 300 x 360 mm, jako je TV, hrací konzole a další komunikační zařízení.

2. Podrobnosti o stroji na odpájení a pájení čipů BGA

Specifikace DH-6500
Celkový výkon	2300 W
Top topení	450 W
Spodní ohřívač	1800 W
Napájení	AC110 ~ 220V ± 10 ％ 50/60 Hz
Pohyb horní hlavy	Nahoru / dolů, volně se otáčet.
Osvětlení	Tchaj-wan vedené pracovní světlo, každý úhel upravený. 5W
Úložný prostor	Uložte 10 skupin teplotního profilu
Polohování	V-drážka, podpora DPS může být nastavena ve směru X, Y pomocí externího univerzálního příslušenství
Regulace teploty	K-TYPE, uzavřená smyčka
Přesnost teploty	± 2 ℃
Velikost DPS	Max. 300 * 360 mm Min20 mm × 20 mm
Hmotnost	16 kg

3. Stroj na odpájení a pájení čipů BGA

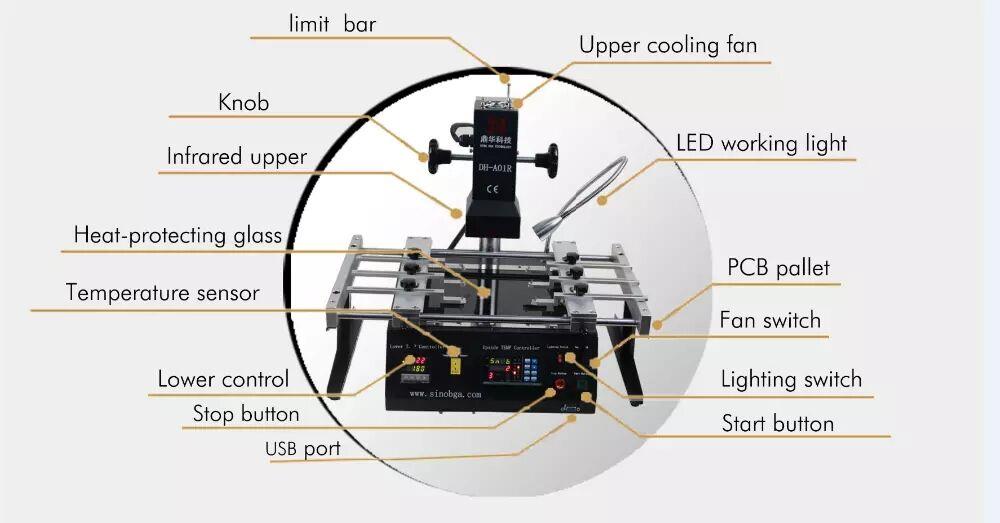

mobile repair

4. Vlastnosti produktu odvápňovací a pájecí stroje na BGA čip

DH-6500 je univerzální poloautomatický infračervený opravný komplex s PC synchronizací a keramickým emitorem pro opravu CBGA, CCGA, CSP, QFN, MLF, PGA a všech epoxidových μBGA komponent. Instalace různých teplotních profilů umožňuje zvolit požadovaný režim pájení při použití různých pájek, včetně bezolovnatých.

FUNKCE

Oprava komplexu pro základní desky notebooků, PC, serverových desek, průmyslových počítačů, všech typů herních konzol, desek komunikačních zařízení, televizních zařízení s LCD a dalších prací s velkými deskami BGA.

Ideální pro pájení a opravy CBGA, CCGA, CSP, QFN, MLF, PGA a všech typů epoxidů μBGA.

Používá se pro pájení olova i bez olova.

Používá pokročilou technologii tmavého infračerveného pájení.

Používá pokročilý termočlánek typu K pro přesnější detekci teploty.

Technologie regulace teploty se zpětnou vazbou poskytuje přesnou regulaci teploty a rovnoměrné rozdělení tepla.

Demontáž trvá jen asi 5 minut.

Maximální teplota dosahuje 400 ° C.

Možnost připojení k PC nebo notebooku přes rozhraní USB a ovládání pomocí softwaru „IRSOFT“.

Schopnost nastavit 8 pozic zvyšování teploty a 8 pozic udržování teploty.

Schopnost uložit 10 skupin teplotních profilů současně.

Součástí sady je CD s manuálem a demo video.

5. podrobnosti o produktu stanice přepracování klávesnice

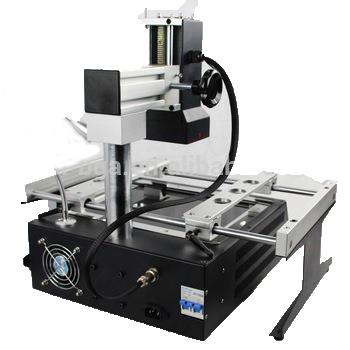

Větrák

Po dokončení ohřevu ručně zapněte vysoce výkonný ventilátor, aby se deska PCB ochladila, aby nedošlo k deformaci desky PCB.

Teplotní zóna

Předehřátá teplotní zóna používá tchajwanskou keramickou topnou desku, aby se deska PCB ještě zahřála. Vyvarujte se oslabení desky PCB v důsledku nerovnoměrného zahřívání. Na stůl přidejte násilné sklo, abyste zabránili pádu a spálení malých třísek.
