Stanice pro přepracování míčového mřížkového pole
DH-A2E představuje skok vpřed v technologii přepracování a kombinuje průmyslovou automatizaci se sub-milimetrovou přesností pro řešení nejnáročnějších oprav desek plošných spojů. Tato plně-vybavená stanice pro přepracování kulových mřížek je vytvořena pro prostředí, kde nelze vyjednávat o opakovatelnosti, provozuschopnosti a bezchybných výsledcích-.
Popis
DH-A2E: Další evoluce v automatizované přesné přepracování
DH-A2E nastavuje nové měřítko pro automatizované, vysoce přesné{2}}opravy desek plošných spojů. Navrženo jako pokročilýball grid array rework station, integruje optické zarovnání s plně automatizovanými cykly vybírání-a{1}}umístění, odpájení a pájení, což výrazně snižuje závislost operátora a lidské chyby.
Navrženo pro přesnost a snadné použitísmd rework stanicedosahuje pozoruhodných specifikací: regulace teploty v rozmezí ±1 stupně a přesnost polohování 0,01 mm. Jeho intuitivní dotykové-rozhraní obrazovky s před-nahranými programy umožňuje technikům všech úrovní dovedností provádět složitépřepracovat bga automatprocesy s důvěrou. Od jemných mikro-BGA až po velké součástky, DH-A2E zvládá širokou škálu oprav SMT, díky čemuž je ideálním základním kamenem pro každou moderní laboratoř na opravu elektroniky nebo výrobní linku, která chce zvýšit výtěžnost a konzistenci.
Výhody produktů

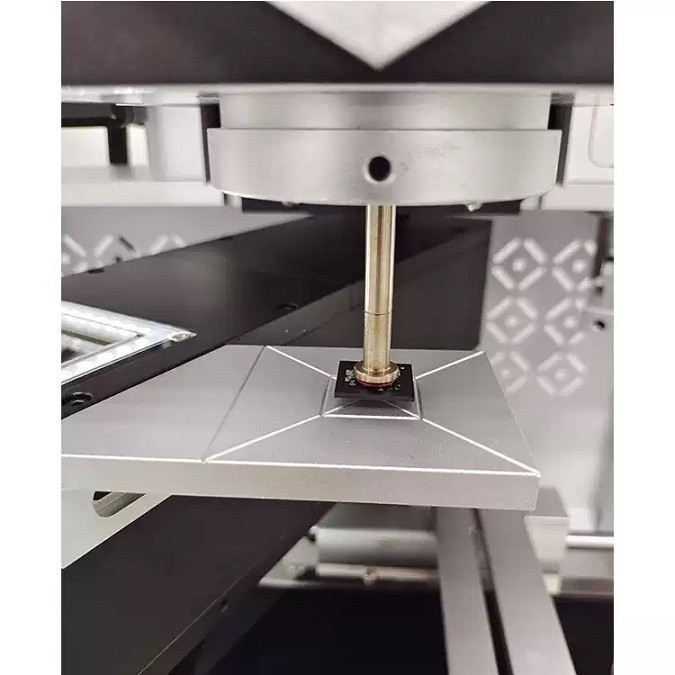

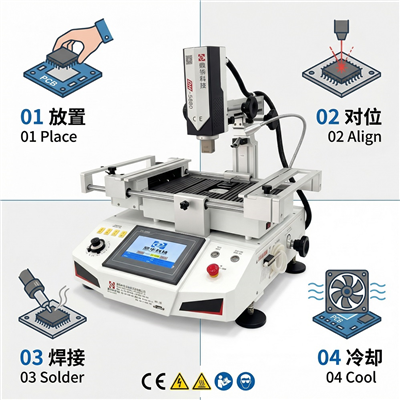

1. Plně automatický cyklus přepracování:Zažijte skutečné ruce-s automatickým odstraněním čipu, jeho umístěním a pájením. Integrovaný kamerový systém a automatizovaná manipulace s materiálem (výběr, podávání, umístění kamery) doplňuje apřepracovat bga automatproces, který minimalizuje ruční zásahy a maximalizuje propustnost.

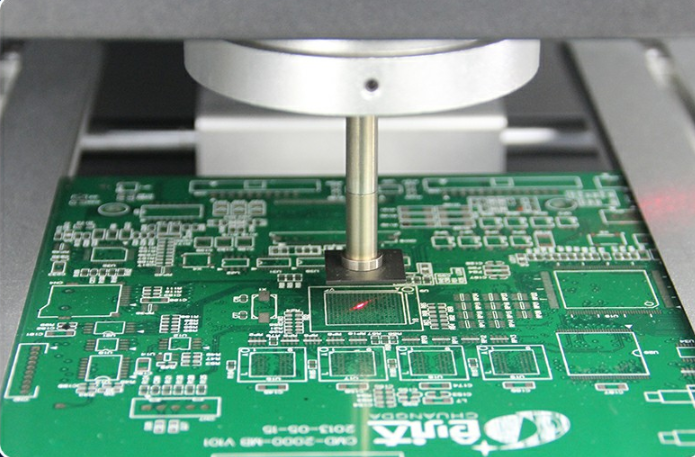

2. Sub-Milimetrové přesné zarovnání:Integrovaný vysoce{0}}přesný systém optického vyrovnání v kombinaci s motorizovaným lineárním posuvem (jemné nastavení os X, Y, Z-) zajišťuje umístění součástí s přesností0,01 mm, prakticky eliminuje nesouosost.

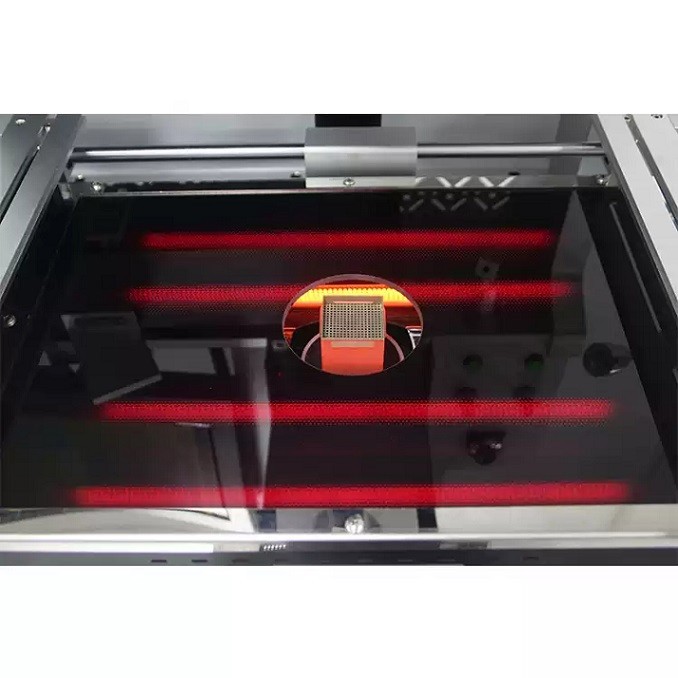

3.Industriální-třída tepelného managementu:Tří{0}}zónový nezávislý topný systém (horní, spodní, předehřev) s uzavřenou -smyčkou typu K- termočlánkovým ovládáním udržuje teplotní odchylku v rámci±1 stupeň. Velkoplošný-spodní ohřívač pojme různé velikosti PCB pro rovnoměrný ohřev.

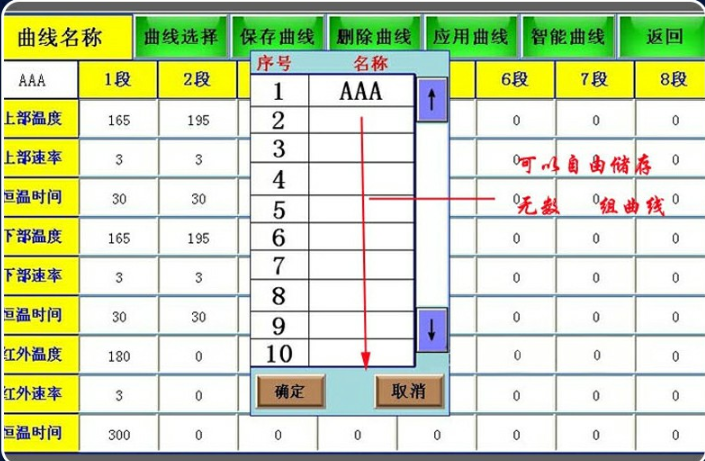

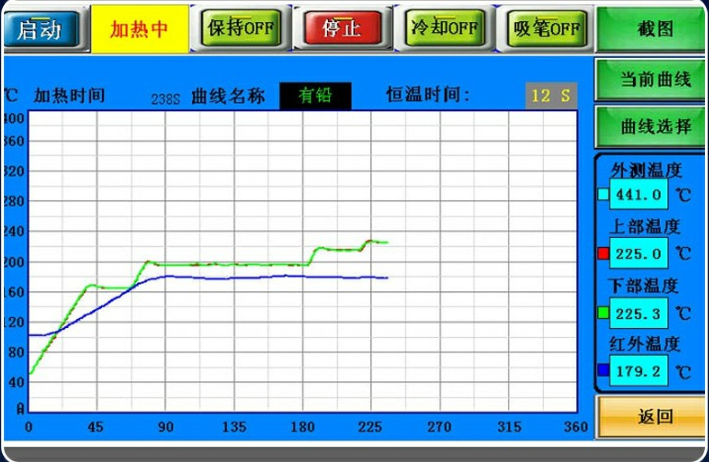

4.Intuitivní dotykové-ovládání obrazovky:Průmyslové PC s HD dotykovou obrazovkou a ovládáním PLC nabízí manuální i automatický režim. Poskytuje-grafy teplotních křivek v reálném čase, analýzy a ukládá rozsáhlé profily pro-ovládání jedním dotykem, což zjednodušuje složité úkoly.
Parametry produktů
| Kategorie | Specifikace |
|---|---|
| Model | DH-A2E |
| Celkový výkon | 5700W |
| Topné zóny | 3 (horní: 1200W, spodní zóna 2: 1200W, zóna 3: 3200W) |
| Napájení | AC220V ±10%, 50/60Hz |
| Regulace teploty | Uzavřená-smyčka s termočlánkem typu K- |
| Přesnost teploty | ±1 stupeň |
| Přesnost polohování | 0,01 mm |
| Max. Velikost PCB | 450 x 500 mm |
| Min. Velikost PCB | 10 x 10 mm |
| Kompatibilní velikost čipu | 2x2 mm až 80x80 mm |
| Min. Chip Pitch | 0,1 mm |
| Rozměry (DxŠxV) | 600 x 700 x 850 mm |
| Čistá hmotnost | 70 kg |
Určeno pro odborný workshop:

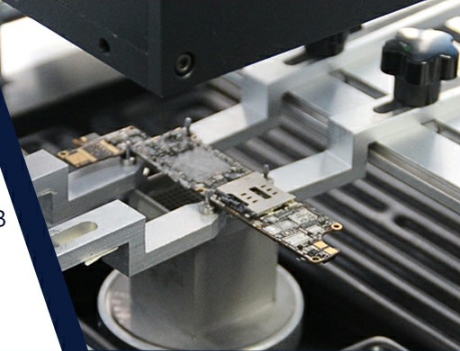

Kromě základních specifikací je DH-A2E navržen pro každodenní profesionální použití. Funkce, jako je nastavitelný průtok vzduchu pro malé součásti, trysky otočné o 360 stupňů, univerzální příslušenství, rychlé chlazení a hlasová upozornění, vytvářejí bezproblémový pracovní postup. Je robustnísmd rework stanicekonstrukce, CE certifikace a nouzové bezpečnostní prvky zajišťují spolehlivý a bezpečný provoz v náročných podmínkách.
Ideální pro:Electronics Manufacturing Services (EMS), vysoce-spolehlivá opravárenská centra (automobilový, letecký, lékařský), oddělení výzkumu a vývoje a jakékoli operace vyžadující spolehlivé, automatizované přesné přepracování.

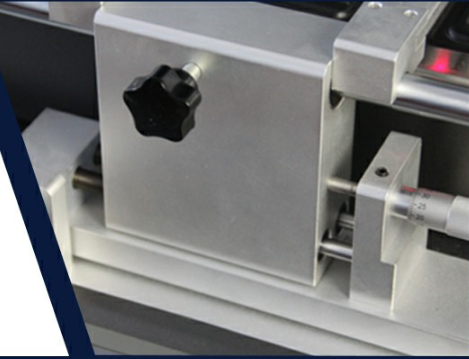

Podrobnosti o produktech
