Přepracování LGA
1. LGA je Land Grid Array, což je typ technologie balení; 2. Není třeba odpájet jeho malou PCBa v LGA; 3. Celé LGA bude automaticky odstraněno pomocí speciálního přípravku;4. Lépe chraňte LGA před zahřátím.
Popis

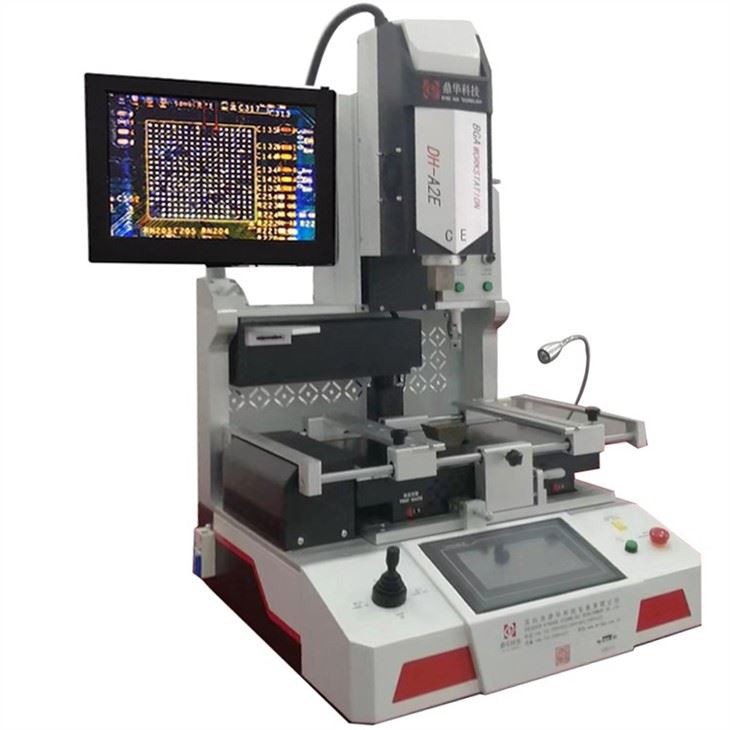

Plně automatický stroj na přepracování LGA s profesionálním přípravkem a tryskami

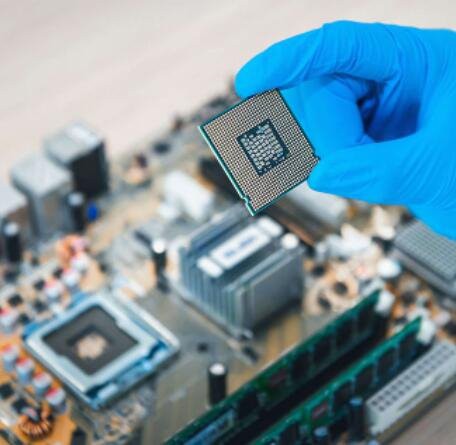

(Land Grid Array) Balíček čipů s velmi vysokou hustotou kontaktů. LGA se od tradičních čipů liší vyčnívajícími kolíky, které se vkládají do patice. Čip LGA má na spodní straně obalu ploché podložky, které se dotýkají kontaktů na patici základní desky.
S ohledem na speciální strukturu LGA a rychlé přepracování a vysokou účinnost oprav poskytujeme služby na míru pro různé opravy čipů LGA.
Odstranění čipu LGA
Základní informace
|
Model |
DH-A2E |
|
Napájení |
110~220V +/- 10% 50/60Hz |
|
Jmenovitý výkon |
5000W |
|
Horní ohřev |
Horkovzdušný, který lze regulovat |
|
Spodní ohřev |
hybridní vytápění pro PCBa a čipovou úroveň |
|
Montáž |
Optické vyrovnání, viditelné postupy, přesnost 0.01 mm |
|
velikost PCB |
10 * 10% 7e450 * 500 mm |
|
Čipy k dispozici |
1 * 1 ~ 80 * 80 (více než 80 * 80 mm, volitelně) |
|
Úroveň automatizace |
Vysoce automatický |
|
Montáž LGA |
Automaticky zvedněte a vyměňte na základní desku |
|
Pájecí koule |
Bezolovnatá nebo bezolovnatá a pájecí pasta (poskytuje uživatel) |
|
Napájecí zástrčka |
Jako požadavek zákazníka |
|
Frekvence |
3 hodiny práce, 10 minut odpočinek |
|
Podavač třísek |
Automaticky přeneste čip k pájení nebo přijměte a vraťte se zpět |
|
Trysky Přípravky |
Přizpůsobit 20*20~100*120mm (volitelné) Přizpůsobeno pro různé vyzvednuté nebo vyměněné LGA |
|
Dimenze |
600 * 700 * 850 mm |
|
Hmotnost |
70 kg |
Postupy k přepracování LGA

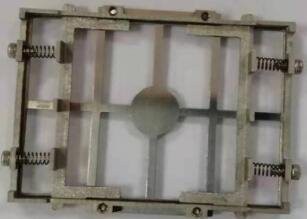

1. příprava přípravku, jak je uvedeno níže:
Přizpůsobení přípravku podle struktury LGA, šířky, délky a výšky atd., které může
ujistěte se, že lze sebrat celý LGA a nepoškodí vnitřní součásti čipu.
2. Odstraňování/odpájení
Po odpájení LGA bylo automaticky nasazeno celé držení LGA pomocí přípravku
podavač třísek tohoto stroje čeká na čištění.
Podavač čipů a optická CCD kamera spolupracují, vždy automaticky
otevřít a zavřít.
3. Použití obnoveného čipu nebo pouze zcela nového čipu.
Můžete se vyhnout týdnům zpoždění a srovnatelně značné sumě penězpomocí přepracování LGA. Když se zpoždění zdá nevyhnutelné, dobře provedenépřepracování vám umožní dodržet termíny vašeho zákazníka. DH (Dinghua) máúspěšně absolvované zkušenosti pro značný počet klientů v rozmezíod velkých společností, například Google, Teleplan, Huawei a Foxconn atd.,do malých obchodů, jako jsou osobní opravny, jmenovaná místa poprodejního servisua tak dále, z nichž mnozí měli složitou dokumentaci potřebnou pro ujištěnív odvětvích kritických pro spolehlivost.

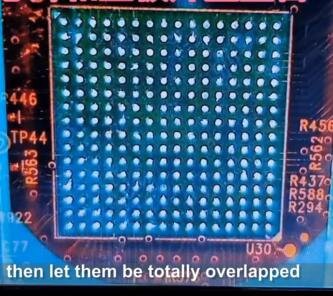

4. Viditelný optický CCD proces zarovnání
Po zarovnání (čip bude zcela umístěn do správné polohyna základní desce), čip bude automaticky přenesenpájet.
5. Automaticky pájet
Automaticky se připevní k základní desce, automaticky se zahřejepomocí horkovzdušného a infračerveného ohřevu, dokonce i automaticky poté ochlazovatdokončování práce.
Proč používat DH (Dinghua) pro přepracování LGA?
Vyrábí se pokročilé techniky pájení a vysoce kvalifikovaný stroj,a konzistentní, opakovatelné a především spolehlivé přepracování LGA, které častonutně vyžaduje vytvoření jedinečného přípravku a šablon, maskování pájecí desky,
a často dokoncelepení nových podložekna PCB. Po dokončení přepracováníkůlna, deska je vyšetřena pomocí endoskopů a rentgenových paprsků, aby se zajistilo přewo-spolehlivost a integritu rk. Společnosti se spoléhají na DH (Dinghua), aby to provedly
Ser-neřest díky naší zručnosti a pozornosti k detailu při sklizni LGA zpoužijte desky, když komponenty nejsou snadno dostupné.
DH (Dinghua)má hluboké zkušenosti s vývojem řešení pro spolehlivé přepracování LGA
a další vybavení, jako je rentgenový inspektor a rentgenový počítací stroj atd.
