Laserové polohovací BGA svařovací nástroje

1.horkovzdušné trysky2.k senzorové ovládání uzavřené smyčky3.v-drážka PCB podpora 4.hd barevný systém optického zarovnání

Odeslat dotaz

Popis

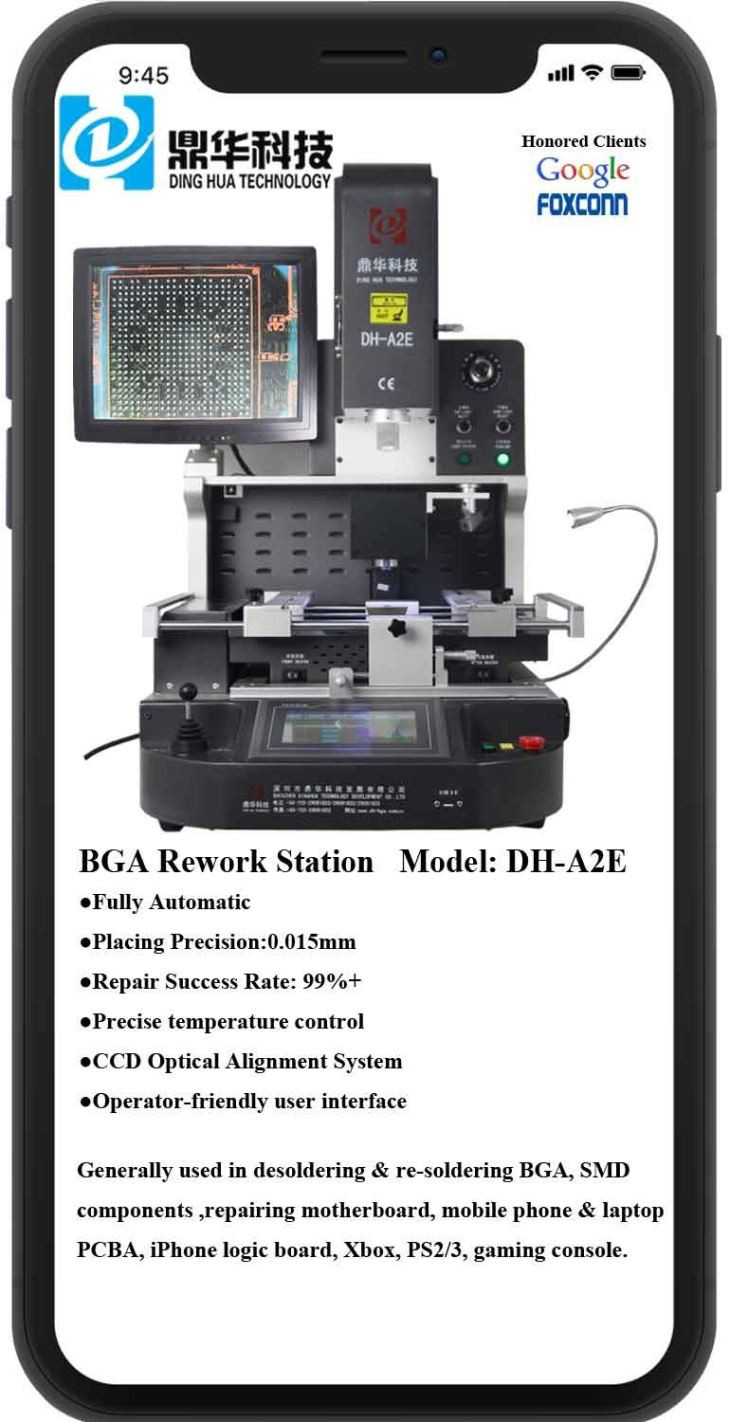

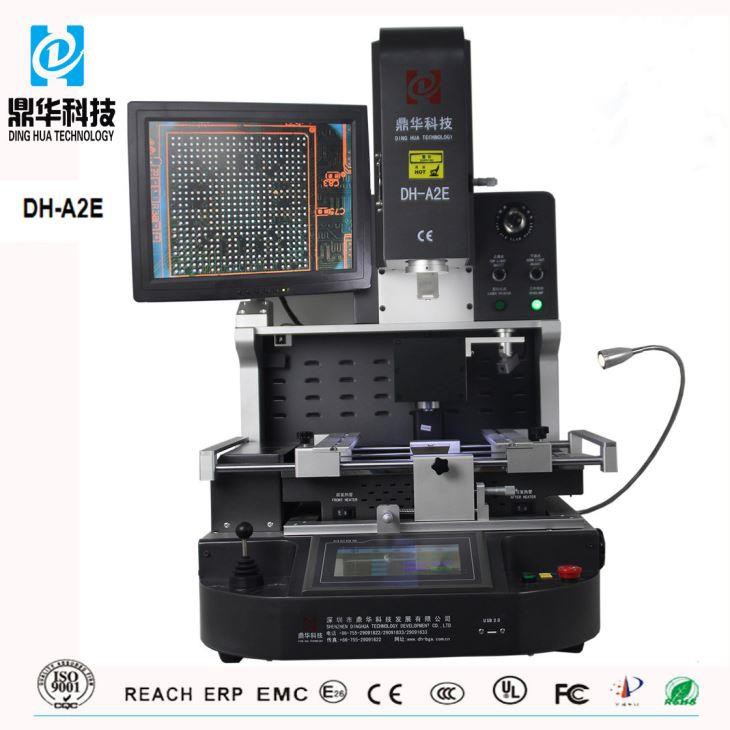

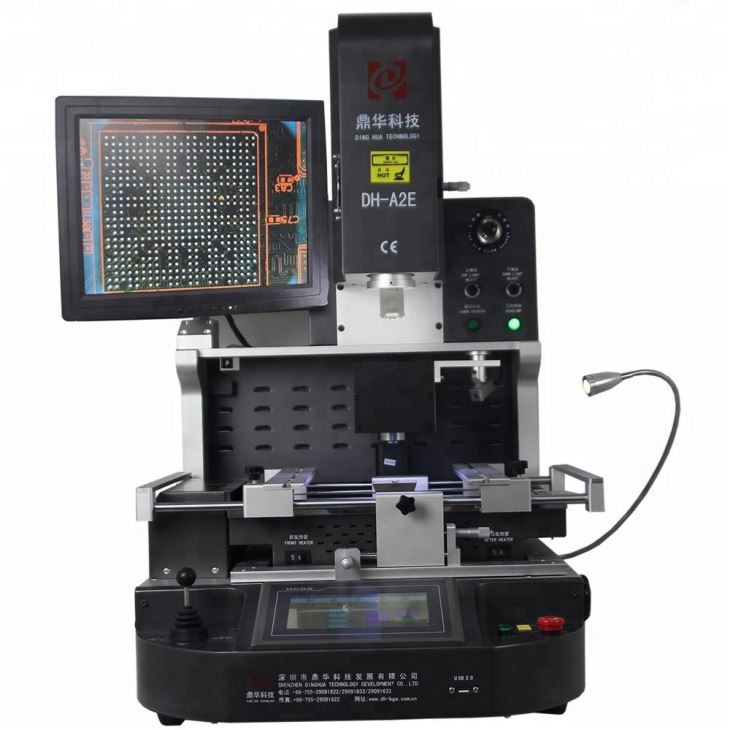

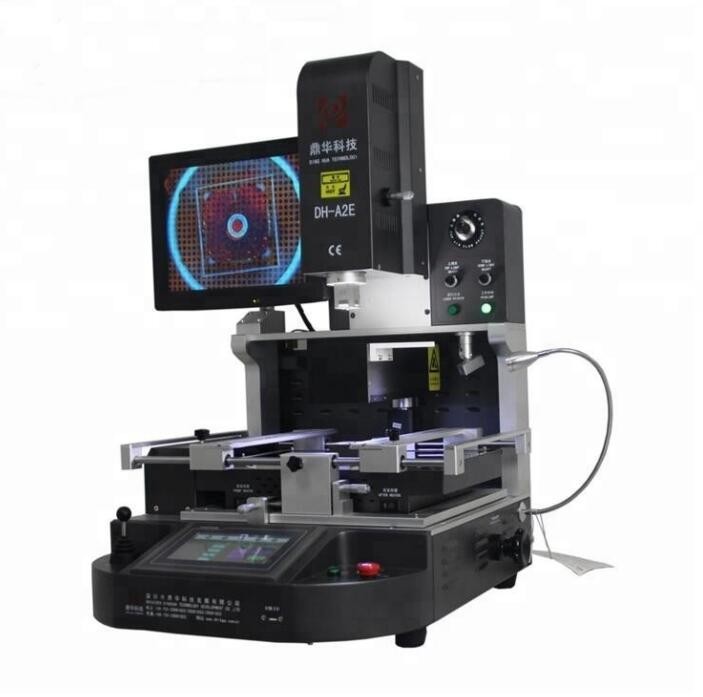

Laserové polohování BGA svařovací nástroje DH-A2E

Funkční demo:

Laserové polohování BGA svařovací nástroje jsou nezbytné v elektronickém průmyslu pro přesné umístění, vyrovnání a pájení BGA součástek na PCB. Používají laserovou technologii k zajištění přesného polohování a jsou integrovány s přepracovacími stanicemi pro řízený ohřev a pájení. Mezi klíčové vlastnosti patří laserové seřizovací systémy, bezkontaktní senzory a regulace teploty v uzavřené smyčce, které společně zvyšují přesnost a efektivitu. Tyto nástroje jsou ideální pro vysoce přesné opravy elektroniky, prototypování a výrobu v malém měřítku a nabízejí všestrannost a spolehlivost při manipulaci s různými součástmi BGA v pokročilých elektronických zařízeních.

Odpájecí kulička BGA a cín

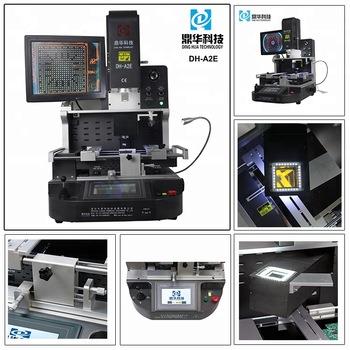

Laser Positioning BGA Welding Tools

Specifikace:

1	Celkový výkon	5200w
2	3 nezávislá topení	Horní horký vzduch 1200w, spodní horký vzduch 1200w, spodní infračervený předehřev 2700w
3	Napětí	AC220V±10% 50/60Hz
4	Elektrické díly	7'' dotyková obrazovka + vysoce přesný inteligentní modul řízení teploty + ovladač krokového motoru + PLC + LCD displej + optický CCD systém s vysokým rozlišením + laserové polohování
5	Regulace teploty	K-senzor se zpětnou vazbou + automatická teplotní kompenzace PID + teplotní modul, přesnost teploty v rozmezí ±2 stupňů.
6	Umístění PCB	V-drážka + univerzální držák + pohyblivá police na DPS
7	Použitelná velikost PCB	Max 370x410mm Min 22x22mm
8	Použitelná velikost BGA	2x2mm~80x80mm
9	Rozměry	600 x 700 x 850 mm (dšv)
10	Čistá hmotnost	70 kg

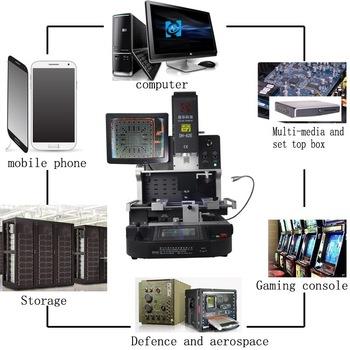

Aplikace:

Laser Positioning BGA Welding Tools

Charakteristický:

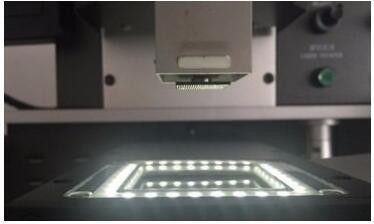

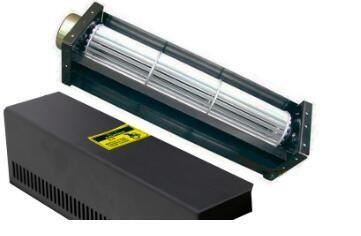

A2E 内部发热系统

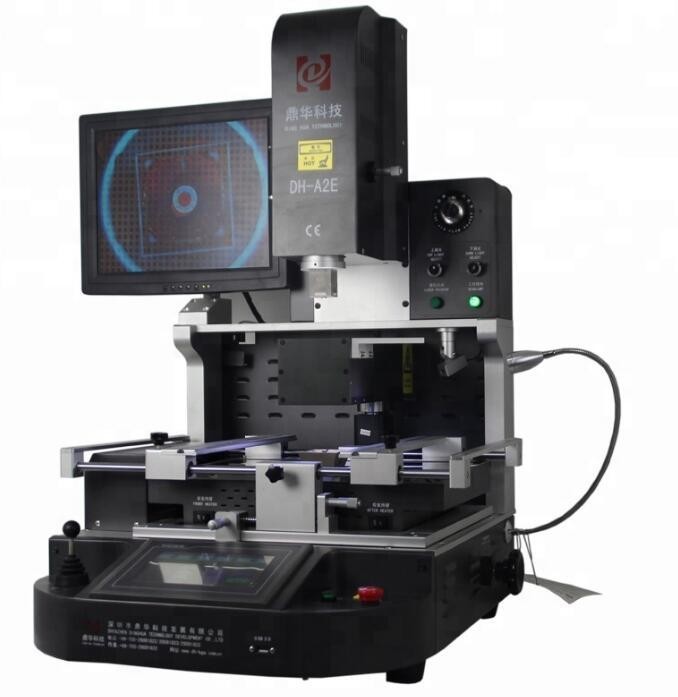

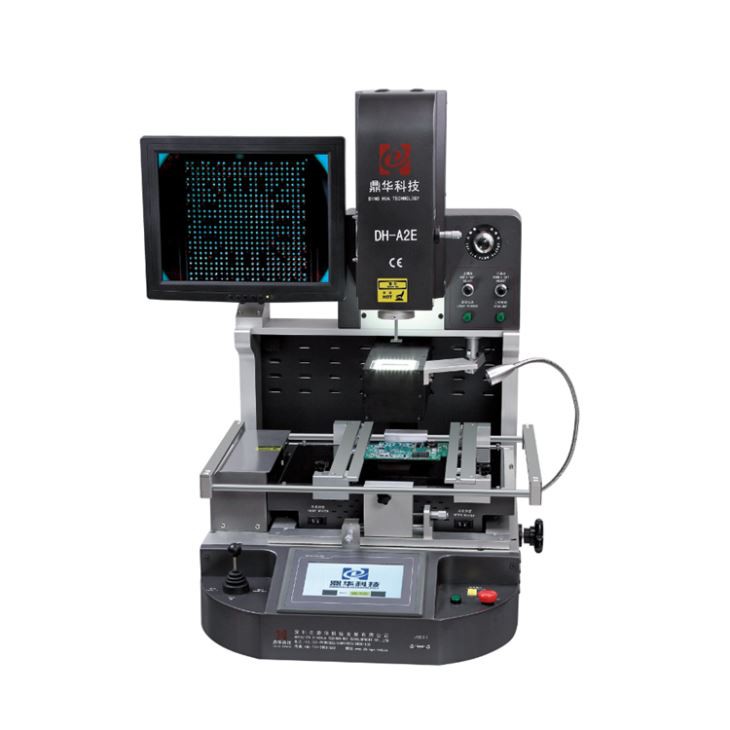

Laserové polohování BGA svařovací nástroje DH-A2E

TheDH-A2Eje nejpokročilejší systém přepracování BGA dostupný na současném trhu. Může snadno nainstalovat a odstranit BGA, QFN, µBGA/CSP, Flip Chip a další SMD. Díky 1200W horkovzdušnému hornímu ohřívači a 2700W IR spodnímu předehřívači vám ušetří tisíce dalších nákladů. Využívá unikátní infračervený topný systém k ovládání a přesné aplikaci tepla, chrání přilehlé komponenty. Pomocí vysoce kvalitního, speciálně vyvinutého infračerveného tepelného senzoru je proces zcela řízen teplotně s uzavřenou smyčkou pomocí bezkontaktních měřicích metod.

Product imga2
