IR předehřívání BGA IC čipy Vyjměte stroj
1. Horní/spodní horký vzduch pro pájení nebo odpájení.2. Obrazovka monitoru 15" 1080P.3. Automatický alarm 5~10s před ukončením odpájení4. Magnetické trysky, které lze velmi pohodlně instalovat nebo odinstalovat
Popis
Návod k obsluze BGA rework stanice DH-A2
DH-A2 je cenově výhodný model mezi stroji s optickým vyrovnáním, automatickým pájením, odpájením, odebíráním a výměnou.
Univerzální přípravky se používají pro jakýkoli tvar DPS, laserový bod může pomoci rychle umístit DPS do správné polohy, pohyblivý pracovní stůl je vhodný pro DPS vlevo nebo vpravo.
1. Aplikace IR předehřevu BGA IC čipy odstranění stroj
Chcete-li pájet, přebalovat, odpájet jiný druh čipů:
BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čipy a tak dále.
2. Vlastnosti produktu IR předehřívání BGA IC čipy odebírají stroj
* Stabilní a dlouhá životnost (navrženo na 15 let používání)
* Dokáže opravit různé základní desky s vysokou úspěšností
* Přísně kontrolujte teplotu vytápění a chlazení
* Optický vyrovnávací systém: montáž s přesností 0,01 mm
* Snadná obsluha. Za 30 minut se ho může naučit používat každý. Není potřeba žádná speciální dovednost.
3. SpecifikaceIR předehřívání BGA IC čipy odebírají stroj
| Napájení | 110~240V 50/60Hz |
| Sazba výkonu | 5400W |
| Automatická úroveň | pájet, odpájet, vyzvednout a vyměnit atd. |
| Optické CCD | automatický s podavačem třísek |
| Řízení běhu | PLC (Mitsubishi) |
| rozmístění čipů | 0.15 mm |
| Dotyková obrazovka | zobrazení křivek, nastavení času a teploty |
| Velikost PCBA k dispozici | 22*22~400*420mm |
| velikost čipu | 1*1~80*80mm |
| Hmotnost | asi 74 kg |
4. Podrobnosti oIR předehřívání BGA IC čipy odebírají stroj
1. Horký horký vzduch a vakuová přísavka instalované společně, která pohodlně sbírá čip/součást pro zarovnání.
2. Optický CCD s rozděleným viděním pro ty body na čipu a základní desku zobrazené na obrazovce monitoru.
3. Obrazovka displeje pro čip (BGA, IC, POP a SMT atd.) vs. body odpovídající základní desky zarovnané před pájením.
4. 3 topné zóny, horní horkovzdušná, spodní horkovzdušná a IR předehřívací zóny, které lze použít pro malé základní desky až iPhone, také až po základní desky počítačů a TV atd.
5. Infračervená předehřívací zóna pokrytá ocelovou síťovinou, díky čemuž jsou topná tělesa stejnoměrná a bezpečnější.
6. Provozní rozhraní pro nastavení času a teploty, teplotní profily lze uložit až 50,000 skupin.
5. Proč si vybrat naši automatickou SMD SMT LED BGA rework stanici?
6. Osvědčení o opravě stroje BGA rework systému počítače
Certifikáty UL, E-MARK, CCC, FCC, CE ROHS. Mezitím, aby se zlepšil a zdokonalil systém kvality, společnost Dinghua prošla certifikací auditu na místě ISO, GMP, FCCA, C-TPAT.

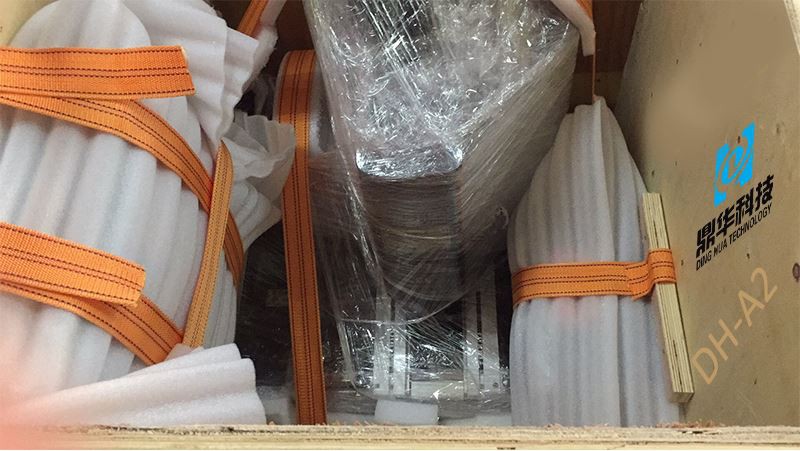

7. Balení a expedice automatického přebalovacího stroje BGA
8. Zásilka pro přepracovací stanici BGA
DHL, TNT, FEDEX, SF, námořní doprava a další speciální linky atd. Pokud chcete jiný dodací termín, řekněte nám to. Podpoříme vás.
9. Platební podmínky
Bankovní převod, Western Union, kreditní karta. Sdělte nám prosím, zda potřebujete jinou podporu.
10. Příslušné znalosti pro aUtomatic Reballing infračervený BGA opravný stroj
Použití BGA přepracovací stanice lze zhruba rozdělit do tří kroků: odpájení, umístění a pájení. Níže uvádíme jako příklad přepracovací stanici BGA DH-A2:
Odpájení:
1, Příprava na opravu:Určete vzduchovou trysku, která se má použít pro opravovaný čip BGA. Teplota přepracování je nastavena podle toho, zda zákazník používá olovnatou nebo bezolovnatou pájku, protože bod tání kuliček olovnaté pájky je obecně 183 stupňů, zatímco bod tání kuliček bezolovnaté pájky je kolem 217 stupňů. Upevněte základní desku PCB na platformu pro přepracování BGA a zarovnejte červený laserový bod na střed čipu BGA. Spusťte ukládací hlavu, abyste určili správnou výšku umístění.
2, Nastavte teplotu odpájení:Uložte nastavení teploty, abyste jej mohli vyvolat pro budoucí opravy. Obecně lze teplotu pro odpájení a pájení nastavit na stejnou hodnotu.
3, Spusťte odpájení:Přepněte do režimu demontáže na rozhraní dotykové obrazovky a klikněte na tlačítko opravit. Žhavící hlava se automaticky spustí, aby se zahřál BGA čip.
4, Dokončení:Pět sekund před koncem teplotního cyklu zařízení spustí alarm. Jakmile je teplotní křivka dokončena, tryska automaticky vyzvedne čip BGA a umísťovací hlava zvedne BGA do výchozí polohy. Operátor pak může připojit BGA čip ke krabici materiálu. Odpájení je nyní dokončeno.
Umístění a pájení:
1, Příprava umístění:Po dokončení odstranění cínu z podložky použijte nový čip BGA nebo přebalený čip BGA. Upevněte základní desku PCB a přibližně umístěte BGA na podložku.
2, Počáteční umístění:Přepněte do režimu umístění, klikněte na tlačítko Start a hlava umístění se posune dolů. Tryska automaticky vyzvedne čip BGA a přesune jej do výchozí polohy.
3, Optické zarovnání:Otevřete optickou zarovnávací čočku, nastavte mikrometr a vyrovnejte desku plošných spojů na osách X a Y. Upravte úhel BGA pomocí úhlu R. Pájecí kuličky (zobrazené modře) na BGA a pájené spoje (zobrazené žlutě) na podložce jsou na displeji vidět v různých barvách. Po nastavení tak, aby se pájecí kuličky a spoje zcela překrývaly, klikněte na dotykové obrazovce na tlačítko "Zarovnání dokončeno".
4, Dokončení:Ukládací hlava se automaticky spustí, umístí BGA na podložku a vypne podtlak. Hlava se poté zvedne o 2-3 mm a začne se zahřívat. Po dokončení teplotní křivky se žhavící hlava zvedne do výchozí polohy. Pájení je dokončeno.
Pájení:
Tato funkce se používá pro BGA, které jsou kvůli nízké teplotě špatně pájené a vyžadují opětovné zahřátí.
1, Příprava:Upevněte desku PCB na platformu pro přepracování a umístěte červený laserový bod do středu čipu BGA.
2, Začněte pájet:Nastavte teplotu, přepněte do režimu svařování a klikněte na start. Žhavící hlava se automaticky spustí dolů. Po kontaktu s čipem BGA se čip zvedne o 2-3 mm a poté se začne zahřívat.
3, Dokončení:Po dokončení teplotní křivky se žhavící hlava automaticky zvedne do výchozí polohy. Pájení je nyní dokončeno.
