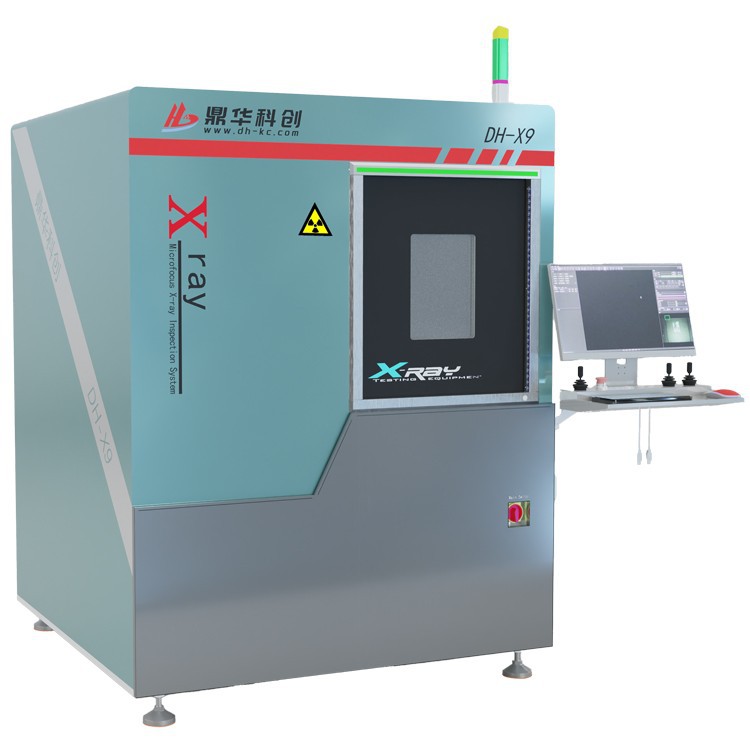

Xray Inspection System
Platforma načítání lze otočit o 360 °, jeho detektor obrazu může být nakloněn při 60 °, rentgenový zdroj přijatý uzavřenou světelnou trubici, používaný pro mobileauto, polovodičový a detekce LED atd.
Popis
Xray Inspection Machine vám pomůže získat lepší kvalitu
Technologie Dinghua používá nejpokročilejší vybavení a technologii k zajištění nejvyšší úrovně kvality a přesnosti. Naše rentgenové inspekční systémy jsou vhodné pro širokou škálu průmyslových odvětví, včetně automobilového průmyslu, elektroniky, automobilového průmyslu a polovodiče. V automobilovém sektoru a v průmyslovém sektoru se rentgenové inspekční systémy používají k detekci defektů v komponentách, jako jsou airbagy, odcizení, kovové části, hliníkové části atd. V těchto průmyslových odvětvích, naše systémy detekují defekty v elektronických komponentách, např. PCB, kapacitory a IC. Praskliny, odcizení atd. Hliníkových částí.
Jednou z výhod rentgenových inspekčních systémů je to, že jsou nedestruktivní, což znamená, že nepoškodí testovaný produkt. To šetří čas, protože vadné části lze rychle identifikovat a vyměnit, než způsobí problémy.
Parametry inspekčního stroje Xray
|
Stav stroje |
Rentgenová trubice |
|||
|
Napájení: |
AC220V 10A |
Typ rentgenové trubice: |
ZAVŘENO |
|
|
Síla: |
1,9 kw |
Proud: |
200ɥA |
|
|
Otevření dveří: |
Manuál metody |
Napětí: |
90KV -130 KV |
|
|
Metoda detekce: |
offline |
Velikost zaostření: |
5um |
|
|
Dimenze: |
1475 × 1465 × 1930 mm |
Geometrické zvětšení: |
300times |
|
|
Hmotnost: |
Cca2100 kg |
Metoda chlazení: |
chlazení vzduchu |
|
|
Zobrazovací systém |
||||
|
Efektivní zobrazovací oblast: |
130 × 130 mm |
Tolerance záření: |
10000Gy |
|
|
matice pixelů: |
1536 ×1536 |
Velikost: |
176 ×176 ×47 |
|
|
Velikost pixelů: |
85µm |
Detektor: |
Nový TFT |
|
|
Prostorové rozlišení: |
5,8lp\/mm |
Provozní teplota: |
10-40 stupeň |
|
úspěšné případy
Vyberte systém, který vám nejlépe vyhovuje.
IC Gold Wire
Zlaté dráty zkontrolované, viděno, že každý drát je přesný, ne krátký nebo zlomený.
Kovové části
Na jedné ocelové části elektronických produktů zmizel úhel zmizel úhel
Kovové závěsy
Tento bude složen tisíce, když je sestaven v mobilním telefonu,
potřebné k prohlédnutí, aby se zajistilo, že žádné trhliny nebo vada.
LED čip
Chcete -li zkontrolovat jeho bubliny, ujistěte se, že splňuje standard využití.
Naše továrna a vtip
Self-r & d a výroba v Číně
Často kladené otázky
Pokud nejsou vaše odpovědi, prosím, kontaktujte nás
Co je to rentgenová inspekce a jak to funguje?
+
-
Rentgenová inspekce je metoda nedestruktivního testování, která používá elektromagnetické záření
Proniká do objektu a vytváří obraz jeho vnitřní struktury. V kontextu PCB,
Rentgenové inspekční stroje mohou odhalit neviditelné skryté funkce na deskách obvodů viditelné
pouhé oko. Jistě, další předměty, například části hliníku, těstové a dissockové díly
lze také zkontrolovat.
Jaké jsou výhody rentgenové kontroly PCB?
+
-
Rentgenové inspekční stroje poskytují pro PCB několik výhod. Nejprve poskytují způsob, jak si vizualizovat komponenty a stopy skryté pod povrchem PCB; To pomáhá potvrdit vnitřní připojení komponenty a detekovat jakékoli defekty.
Za druhé, rentgenové inspekční stroje mohou rychle a přesně zkontrolovat PCB, čímž ušetří náklady, čas a zdroje pro výrobce.
Konečně, rentgenové inspekční stroje mohou detekovat řadu defektů, včetně trhlin, dutin a svařovacích problémů, mohou snížit riziko selhání produktu.
Jaké typy defektů mohou rentgenové inspekce detekovat?
+
-
Rentgenové inspekční stroje mohou identifikovat řadu defektů v PCB, včetně dutin ve pájecích kloubech, komponent vyvinutých prasklin, vodičů byly zvednuty a obvody se rozbily. Mohou také detekovat nedostatečné výplně, přítomnost a ověření komponent, problémy s vazbou drátu a padělané komponenty.
Může rentgenová inspekce detekovat padělky?
+
-
Ano, rentgenová inspekce může pomoci identifikovat padělané části. REDNUJÍCÍ SOMPOLENTY, Elektrické vlastnosti, složení materiálu a rozměry materiálu, složení materiálu a rozměry ve srovnání s rentgenovými obrázky.
Jaká jsou omezení rentgenového vyšetření?
+
-
Rentgenová zkouška není spolehlivá metoda a má svá omezení. nemůže detekovat vady uvnitř komponenty
Použití pokročilejších metod, jako jsou 3D rentgenové paprsky nebo CT skenování. Kromě toho může být také omezené rozlišení rentgenového inspekčního stroje, což vám nemusí pomoci analyzovat komponenty.
