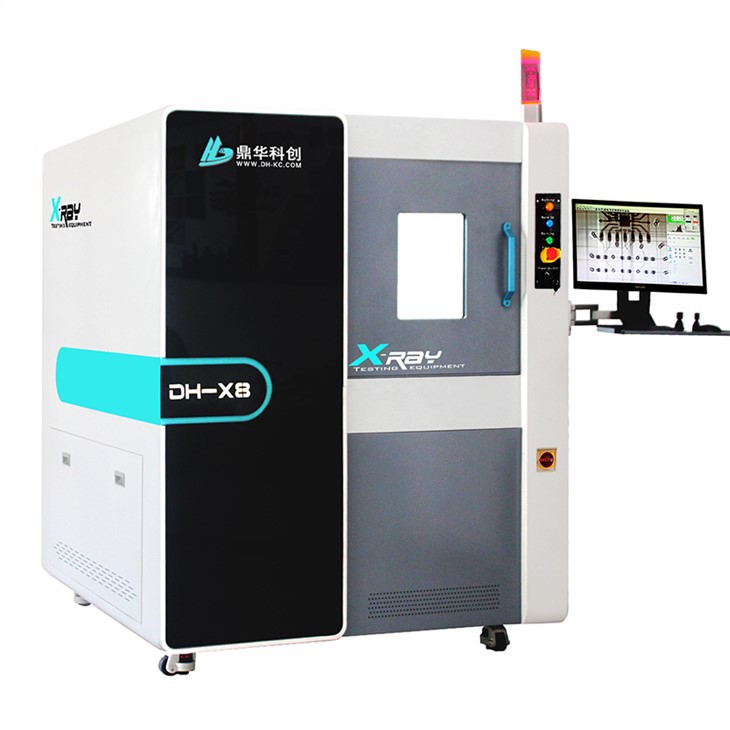

Kontrola rentgenového stroje

Kontrola rentgenovými přístroji je proces, při kterém se pomocí rentgenových paprsků kontrolují předměty nebo materiály na vady nebo abnormality. Tato metoda se běžně používá v průmyslových odvětvích, jako je výroba, letectví a zdravotnictví.

Odeslat dotaz

Popis

Kontrola rentgenového přístroje

Ve výrobě se kontrola rentgenovými stroji používá ke kontrole svarových spojů, odlitků a elektronických součástek

defekty, jako jsou praskliny, dutiny a vměstky.

Funkce:

Toto zařízení splňuje obecné požadavky na rentgenové testování a má širokou škálu aplikací.
Zdroj rentgenového záření využívá importovanou uzavřenou rentgenovou trubici, 90KV.
Design s vysokým rozlišením dosahuje nejlepšího obrazu ve velmi krátkém čase.
Nosnost je přibližně 10-20 kg s nakládací plošinou 580 mm * 570 mm.
Umístění navigace kurzorem, rychlý výběr místa fotografování.
Laserová automatická navigace a polohování, rychlý výběr místa natáčení.
Nakloněná víceúhlová detekce usnadňuje detekci defektů vzorku, plochá deska světelné trubice se může otáčet
(0-60 stupeň), díky čemuž je obraz detekce jasnější a intuitivnější.

Hardwarové parametry:


Zdroj rentgenového záření	Značka světlovodu	Hamamatsu
	Typ světelné trubice	Mikrofokální zdroj rentgenového záření s uzavřeným odrazovým terčem
	Napětí světelné trubice	90KV
	Proud fototubusu	10~200μA
	Velikost ohniska	5μm
Detektor plochého panelu	Typ detektoru	Digitální plochý detektor s vysokým rozlišením (FPD)
	poměr rozlišení	85μm
	Velikost platformy	580*570 mm
	Maximální zatížení	20 kg
Kryt stroje	Vnitřní olověná deska	5 mm silná olověná deska
	Hmotnost	1000 kg
	Dimenze	1440L1530W1820H
Síla a vlhkost	Napájení	110~220V +/-10% 5A
	Jmenovitý výkon	1000W
	Pracovní teplota	25 +/- 3 stupeň
	Vlhkost	50%RH±10%
Bezpečnostní předpisy	Pozorovací okénko z olovnatého skla	Průhledné olovnaté sklo, kterým lze pozorovat měřený objekt
	Dávka záření	Okno předních dveří s ochrannou konstrukcí z ocelové olověné oceli je vyrobeno ze skla obsahujícího olovo, které chrání před zářením. V jakékoli poloze 20 mm od krabice je ekvivalentní rychlost testované dávky záření menší nebo rovna 1 μ SV/H splňuje normy
	Bezpečnostní blokování	Dva vysoce citlivé koncové spínače jsou nastaveny v polohách otevření dveří pro údržbu a údržbu zařízení. Po otevření dveří je zdroj záření automaticky chráněn a nelze jej otevřít
	Tlačítko nouzového zastavení	Nachází se vedle provozní polohy a stisknutím tlačítka se okamžitě vypne.
	viditelné okno	S viditelným a průhledným oknem je snadné pozorovat situaci vzorku přímo z okna během provozu zařízení
	Ochrana rentgenové trubice	Teprve po vypnutí rentgenu můžete nechat software pro další operace
