Dotyková obrazovka Samsung BGA Rework Station

Dotyková obrazovka samsung bga rework station Rychlý náhled: Původní tovární cena! DH-A1 BGA Rework Machine s IR ohřívačem pro opravu ipadu je nyní na skladě. Je navržen s uživatelsky přívětivým operačním systémem, jehož cílem je pomoci operátorovi pochopit, jak používat během několika minut. 1. Specifikace...

Odeslat dotaz

Popis

Stanice pro přepracování samsung bga s dotykovou obrazovkou

Rychlý náhled:

Původní tovární cena! DH-A1 BGA Rework Machine s IR ohřívačem pro opravu ipadu je nyní skladem. Je navržen

uživatelsky přívětivým operačním systémem, jehož cílem je pomoci operátorovi pochopit, jak používat během několika minut.

1. Specifikace

Specifikace
1	Napájení	4900W
2	Horní ohřívač	Horký vzduch 800W
3	Spodní ohřívač Železný ohřívač	Horký vzduch 1200W, Infračervený 2800W 90w
4	Zdroj napájení	AC220V±10%50/60Hz
5	Dimenze	640 * 730 * 580 mm
6	Polohování	V-drážka, podpora PCB může být nastavena v libovolném směru pomocí externího univerzálního přípravku
7	Regulace teploty	Termočlánek typu K, regulace s uzavřenou smyčkou, nezávislé topení
8	Přesnost teploty	±2 stupně
9	Velikost PCB	Max 500400 mm Min. 2222 mm
10	BGA čip	22-8080 mm
11	Minimální rozestup třísek	0.15 mm
12	Externí snímač teploty	1 (volitelné)
13	Čistá hmotnost	45 kg

2. Aplikace přepracovací stanice DH-A1 BGA

Aplikace Použití pro stanice BGA Rework

Stanice pro přepracování BGA mají několik různých aplikací ve světě oprav a úprav PCB. Zde je několik

z nejběžnějších aplikací.

Upgrady: Upgrady jsou jedním z nejčastějších důvodů pro přepracování. Technici možná budou muset vyměnit díly nebo přidat

upgradované kusy na PCB.

Vadné díly: Desky plošných spojů mohou mít různé vadné díly, které mohou vyžadovat přepracování. Během toho by se mohly například poškodit podložky

Odstraněním BGA by mohlo dojít k tepelnému poškození libovolného počtu dílů nebo by mohlo dojít k příliš velkému vyprázdnění pájeného spoje.

Chybná montáž: Během procesu přepracování může dojít k řadě chyb. Například PCB může mít nesprávné BGA

orientace nebo špatně vyvinutý tepelný profil přepracování BGA. Pokud je tomu tak, PCB bude pravděpodobně muset podstoupit další

přepracovat, aby se vyřešila vadná sestava.

3. Proč byste si měli vybrat Dinghua?

1.Přísná kontrola kvality.

2. I poté, co byly PCB a čipy několikrát opraveny na BGA přepracovací stanici, vzhled a funkce nejsou

postižený.

3. Široký rozsah použití:

Základní deska počítače, smartphonu, notebooku, digitálního fotoaparátu, klimatizace, TV a dalších elektronických zařízení z lékařského prostředí

průmysl, komunikační průmysl, automobilový průmysl atd.

Široký rozsah použití: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,

PBGA, CPGA, LED čip.

4. Vysoká úspěšnost přepracování BGA nebo jiných čipů.

4. Související znalosti:

BGA Re-balling

Profil přetavení komponent BGA po přetavení musí být pečlivě vyvinut, aby se minimalizovalo potenciální poškození způsobené cyklováním tepla

a zvýšit úspěšnost procesu. Při vytváření profilu je třeba vzít v úvahu více podmínek a faktorů

k dosažení stálých uspokojivých a opakovatelných výsledků. Některé z podmínek, které zvažujeme, je hmotnostní poměr substrátu k vedení, hmotnost

zařízení BGA, hustota pole / rozteč / velikost koule pájky, provozní teploty, délka provozní doby v poli před BGA

selhání, výrobní proces, použitá originální pájecí pasta / hrbolky a požadavky klienta RoHS.

V případech, kdy je upřednostňována spolehlivost, doporučujeme konverzi olova zařízení, protože se tím výrazně zvyšuje flexibilita pájených spojů

a odstraňuje problémy související s dutinami, prasklinami bezolovnaté pájky a tvorbou vousů. Postup pro úspěšnou výměnu kuliček pájky na zařízení BGA zahrnuje odstranění zbytkové pájky buď horkým vzduchem, odpájecím knotem nebo pájecím vakuem v závislosti na úrovni schopnosti přepracovat součást a požadavcích klienta. Tento postup je klíčovou fází při přepracování součástek BGA a provádí se v bezprašném prostředí čistého prostoru, aby se eliminovala veškerá potenciální kontaminace půdy BGA a zajistilo se kvalitní spojení mezi koulí pájky a plochami BGA. Dle požadavků zákazníka můžeme přivádět argon / dusík do našich uzavřených pecí pro přebalování, abychom dále zvýšili kvalitu pájení.

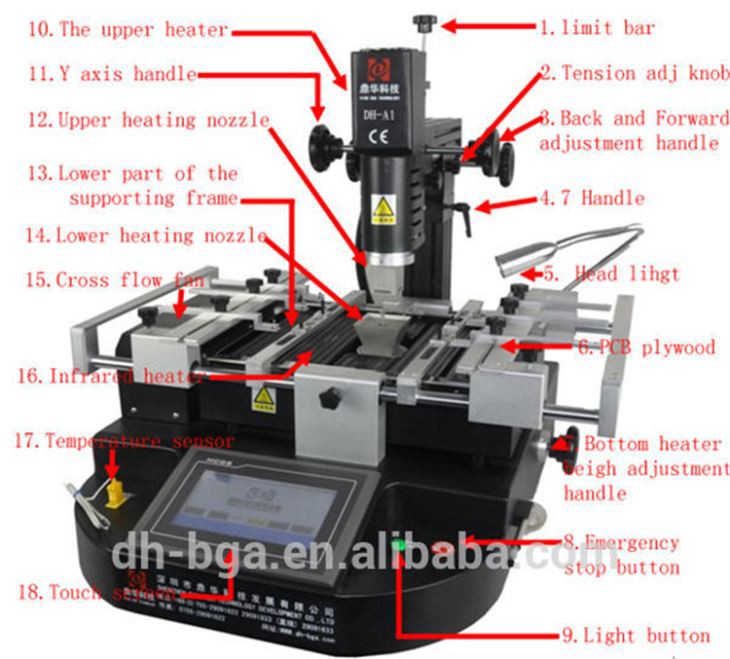

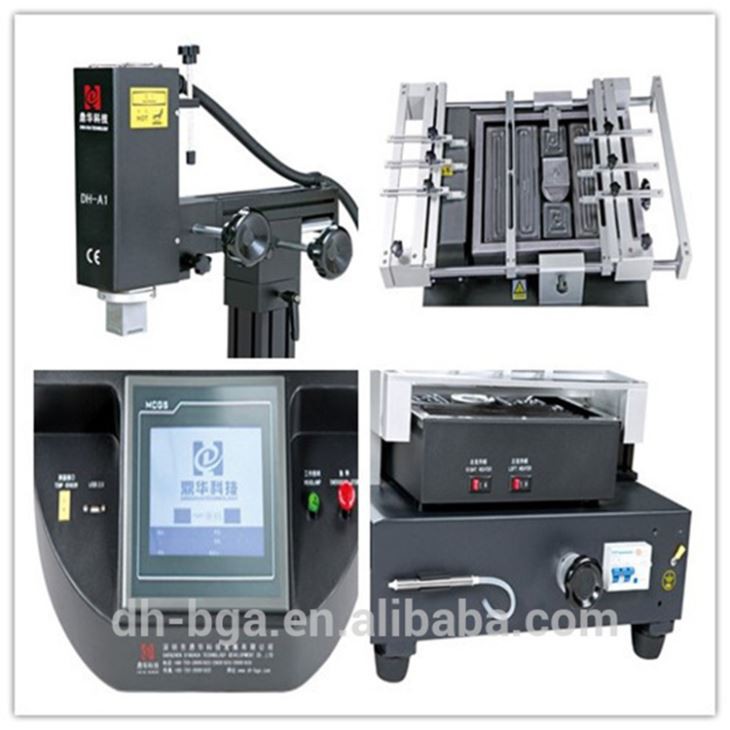

5. Detailní obrázky DH-A1 BGA REWORK STATION

DH-A1 BGA REWORK STATION DETAILS.jpg
