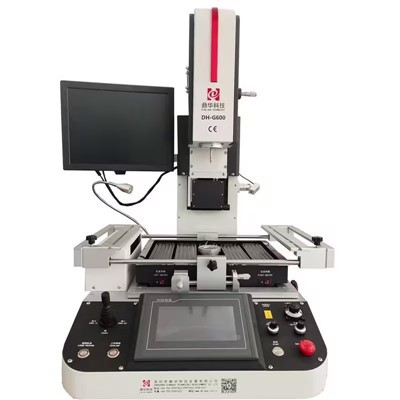

Infračervená Bga Rework Station
I/O terminály pouzdra BGA (Ball Grid Array Package) jsou distribuovány pod pouzdrem ve formě kruhových nebo sloupcových pájených spojů v poli. Výhodou technologie BGA je, že i když se zvyšuje počet I/O pinů, nezmenšuje se rozteč pinů. Malá velikost se zvětšila, čímž se zlepšila výtěžnost sestavy; i když se jeho spotřeba energie zvýšila, BGA lze pájet metodou řízeného kolapsového čipu, což může zlepšit jeho elektrický a tepelný výkon; tloušťka a hmotnost jsou sníženy ve srovnání s předchozí technologií balení. ; Parazitní parametry jsou sníženy, zpoždění přenosu signálu je malé a frekvence použití je výrazně zlepšena; sestava může být koplanární svařování a spolehlivost je vysoká.
Popis
BGA znamená čip zabalený v procesu balení BGA.
Existují čtyři základní typy BGA: PBGA, CBGA, CCGA a TBGA. Obecně je spodní část obalu připojena k poli pájecích kuliček jako I/O terminál. Typické rozteče polí pájecích kuliček těchto pouzder jsou 1{1}} mm, 1,27 mm a 1,5 mm. Běžné olovo-cínové komponenty pájecích kuliček jsou převážně 63Sn/37Pb a 90Pb/10Sn. Tomuto hledisku v současnosti neodpovídá průměr kuliček pájky. standardy se liší společnost od společnosti. Z pohledu technologie montáže BGA má BGA lepší vlastnosti než zařízení QFP, což se odráží především ve skutečnosti, že zařízení BGA mají méně přísné požadavky na přesnost umístění. Teoreticky, během procesu přetavení pájení, i když jsou pájecí kuličky relativně. Až 50 procent plošek je posunuto, poloha zařízení může být také automaticky korigována v důsledku povrchového napětí pájky, což bylo experimentálně prokázáno. být zcela zřejmé. Za druhé, BGA již nemá problém s deformací kolíků u zařízení, jako je QFP, a BGA má také lepší koplanaritu než QFP a další zařízení a jeho rozteč vývodů je mnohem větší než u QFP, což může výrazně snížit vady tisku při svařování. vést k problémům "přemostění" pájeného spoje; kromě toho mají BGA dobré elektrické a tepelné vlastnosti a také vysokou hustotu propojení. Hlavní nevýhodou BGA je, že je obtížné detekovat a opravovat pájené spoje a požadavky na spolehlivost pájených spojů jsou poměrně přísné, což omezuje použití zařízení BGA v mnoha oblastech..

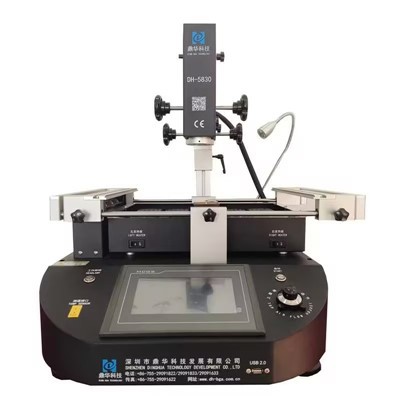

Pájecí stanice BGA
BGA pájecí stanice se obecně také nazývá BGA rework station. Jedná se o speciální zařízení, které se používá, když mají čipy BGA problémy se svařováním nebo je třeba je vyměnit za nové čipy BGA. horkovzdušná pistole) nesplňuje její potřeby.
Pájecí stanice BGA se při své práci řídí standardní křivkou pájení přetavením (podrobnosti o problému s křivkou naleznete v článku "Tempotní křivka BGA Rework Station" v encyklopedii). Proto je efekt jeho použití pro přepracování BGA velmi dobrý. Pokud použijete lepší pájecí stanici BGA, může úspěšnost dosáhnout více než 98 procent.
Plně automatický model
Jak název napovídá, tento model je plně automatickým systémem přepracování, jako je DH-A2E. Je založen na high-tech technických prostředcích strojového vidění seřízení pro dosažení plně automatického procesu přepracování. Cena tohoto zařízení bude poměrně vysoká. Odhaduje se, že Tchaj-wan má 100,{4}} RMB nebo 15 000 USD.
Základní potřeby
1. Jaká je velikost desek plošných spojů, které často opravujete?
Určete velikost pracovní plochy stanice bga rework, kterou si koupíte. Obecně lze říci, že velikost běžných notebooků a základních desek počítačů je menší než 420x400 mm. To je základní ukazatel při výběru modelu.
2. Velikost čipu je často pájena
Musí být známa maximální a minimální velikost čipu. Dodavatel obvykle nakonfiguruje 5 vzduchových trysek. Velikost největší a nejmenší třísky určuje velikost volitelné vzduchové trysky.
3. Velikost napájecího zdroje
Obecně jsou hlavní silové vodiče jednotlivých opraváren 2,5 m2. Při výběru rework stanice bga by výkon neměl být větší než 4500W. V opačném případě bude obtížné zavést napájecí vodiče.
S funkcí
1. Existují 3 teplotní zóny?
Včetně horní žhavící hlavy, spodní žhavicí hlavy a infračervené předehřívací oblasti. Standardní konfigurace jsou tři teplotní zóny. V současné době jsou na trhu dva produkty teplotní zóny, zahrnující pouze horní žhavící hlavu a infračervenou předehřívací zónu. Úspěšnost svařování je velmi nízká, proto buďte při nákupu opatrní.
2. Zda se spodní žhavící hlava může pohybovat nahoru a dolů
Spodní žhavící hlava se může pohybovat nahoru a dolů, což je jedna z nezbytných funkcí přepracovací stanice bga. Protože při svařování relativně velkých desek plošných spojů hraje vzduchová tryska spodní žhavicí hlavy prostřednictvím konstrukčního řešení roli pomocné podpory. Pokud se nemůže pohybovat nahoru a dolů, nemůže hrát roli pomocné podpory a úspěšnost svařování je značně snížena.
3. Zda má funkci inteligentního nastavení křivky
Nastavení teplotního profilu je jedním z nejdůležitějších aspektů při použití bga rework stanice. Není-li teplotní křivka přepracovací stanice bga nastavena správně, úspěšnost svařování bude velmi nízká a nebude ji možné svařovat ani rozebírat. Nyní je na trhu produkt, který umí inteligentně nastavit teplotní křivku: DH-A2E, nastavení teplotní křivky je velmi pohodlné.
4. Zda má svařovací funkci
Pokud není nastavení teplotní křivky přesné, použití této funkce může výrazně zlepšit úspěšnost svařování. Teplotu pájení lze upravit během procesu zahřívání.
5. Má funkci chlazení?
K chlazení se obecně používají ventilátory s křížovým prouděním.
6. Je tam vestavěná vakuová pumpa?
Je vhodné absorbovat bga čip při demontáži bga čipu.
