Systém BGA Rework Station
DH-5830 byl vylepšen o novou funkci -- tlačítko pro proudění vzduchu, které se používá pro odpájení nebo pájení malého čipu, je obzvláště populární v Indii, Jižní Americe a východní a jižní Asii. těžká, zabalená váha je cca 60kg, nízká cena dopravy a jednoduchá instalace a velmi užitečná ho činí široce používaným ve světě. Kurz je vhodný pro všechny mobilní operátory, počítačové techniky, elektronické techniky, kteří operují s kartami moderní koncepce
Popis
BGA rework staniční systém
Model DH-5830 je vybaven dotykovou obrazovkou MCGS a 3 nezávislými topnými zónami, 2 horkovzdušnými ohřívači
fungují pro odpájení součástek nebo pájení na základní desce, jako je iphone, Macbook, Lenovo
počítač a elektronika Huawei a tak dále.
Volně otočná horní hlava je velmi výhodná pro čip na jiné pozici na základní desce, než vyjmutý resp
nahrazeno.
Pracovní stůl o velikosti až 400 x 420 mm splňuje většinu všech PCB v dnešním světě, jako je TV, počítač a
další spotřebič atd.
Dotykový displej se 7 palci, značka MCGS, HD a citlivý, teplota a čas na něm nastavená, teplota v reálném čase
lze zkontrolovat kliknutím na dotykovou obrazovku.
Parametr systému BGA rework stanice
| Napájení | 110~250V 50/60Hz |
| Jmenovitý výkon | 5500W |
| Horní ohřívač | 1200W |
| Spodní ohřívač | 1200W |
| Spodní IR | 3000W |
| Velikost PCB | 10*10~400*420mm |
| Velikost čipu | 2 * 2% 7e80 * 80 mm |
|
Napájecí zástrčka |
USA, EU nebo CN, možnost a přizpůsobení |
| 2 teplovzdušné ohřívače |
Pro pájení a odpájení |
| IR předehřívací zóna | Aby byla deska plošných spojů předehřátá před pájením |
| Dostupná velikost PCB | Max 400 * 390 mm |
| Velikost komponenty | 2 * 2% 7E75 * 75 mm |
| Čistá hmotnost | 31 kg |

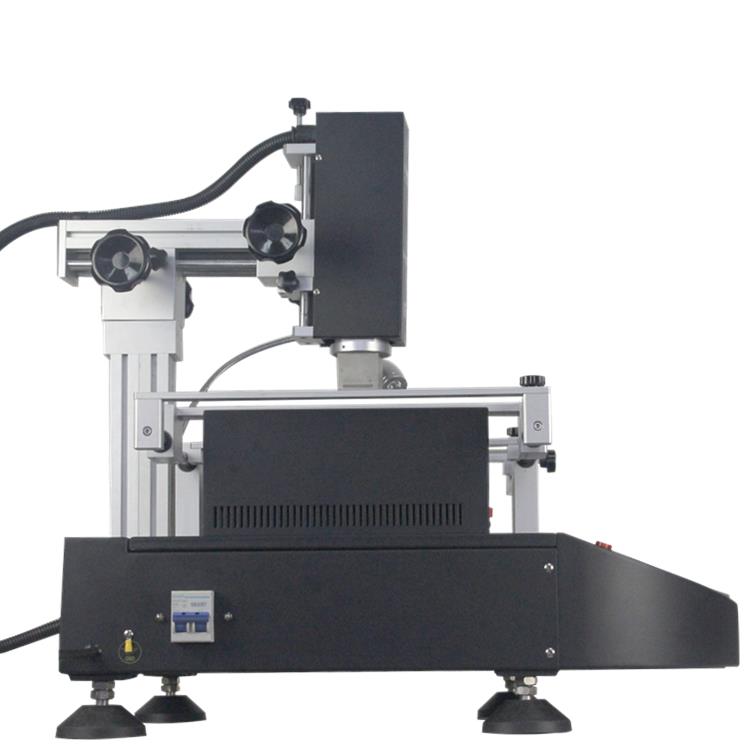

Stroj se 4 stranami, jak je vidět níže
Vakuové pero, vestavěné, 1 m dlouhé, 3 vakuové uzávěry, které se používá pro odebranou nebo zpětně vyměněnou součástku
ze základní desky/na základní desce.
Vzduchový spínač (pro zapnutí / vypnutí), v případě zkratu nebo úniku se automaticky vypne, což znamená
chráněný technik.
Konektor uzemňovacího vodiče je k dispozici, doporučujeme uživatelům, aby jej před použitím dobře zapojili.

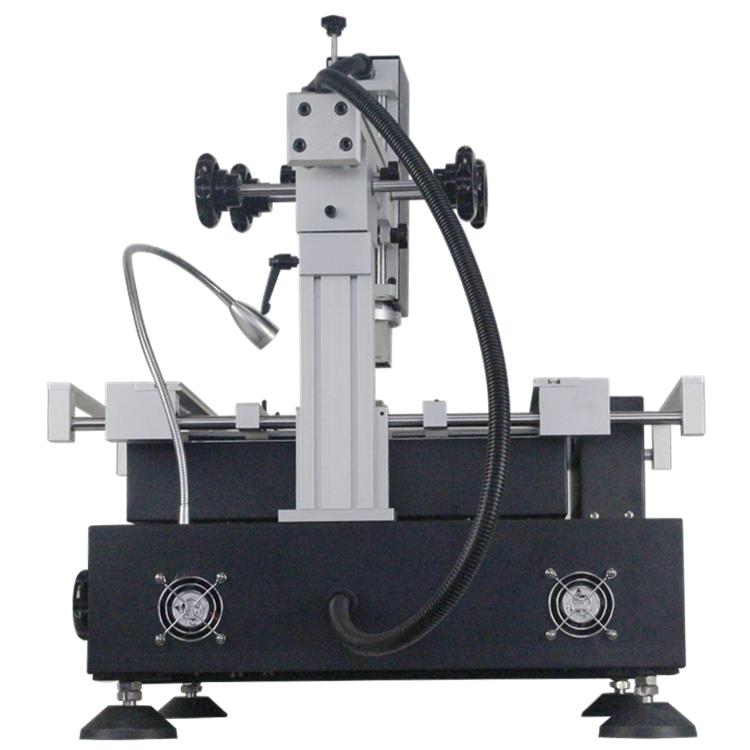

Dva chladicí ventilátory pro celý stroj chlazené, které byly dovezeny z Delty z Taiwanu, výkonné
vítr a tichý chod.
Drát v černé barvě a pevná cívka, která napájí horkovzdušný ohřívač horní hlavy, činí horní hlavu plechovkou
být otočen pro součást v jiné poloze na desce plošných spojů.
Nejčastější dotazy systému přepracování BGA
Otázka: Jak používat BGA reballing kit?
A: Když jste dostali, je tam CD, které vás učí. Můžeme vás také vést online.
Otázka: Co jsou reballingové sady?
A: jako je pájecí knot, páska Kapton, pájecí kulička, tavidlo BGA a šablony atd.
Otázka: Mohu vytisknout své logo na stroji?
A: Ano, můžete.
Otázka: Jste výrobcem stroje na přepracování BGA?
A: Naprosto ano.
Pracovní video systému BGA rework stanice:
