Zařízení pro opravu základních desek SMD PCB

Zařízení pro automatické opravy základních desek SMD PCB

1. Aplikace automatického zařízení pro opravu základní desky SMD PCB

Pájení, přebalování, odpájení různých druhů čipů: BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP,

PBGA, CPGA, LED čip.

	5300W
Horní ohřívač	Horký vzduch 1200W
Spodní ohřívač	Horký vzduch 1200W.Infračervený 2700W
Napájení	AC220V±10% 50/60Hz
Dimenze	D530*Š670*V790 mm
Polohování	Podpora PCB s V-drážkou as externím univerzálním držákem
Regulace teploty	Termočlánek typu K, regulace s uzavřenou smyčkou, nezávislé topení
Přesnost teploty	±2 stupně
Velikost PCB	Max 450*490 mm, Min 22*22 mm
Jemné ladění pracovního stolu	±15mm vpřed/vzad,±15mm vpravo/vlevo
BGAchip	80*80-1*1 mm
Minimální rozestup třísek	0.15 mm
Snímač teploty	1 (volitelné)
Čistá hmotnost	70 kg

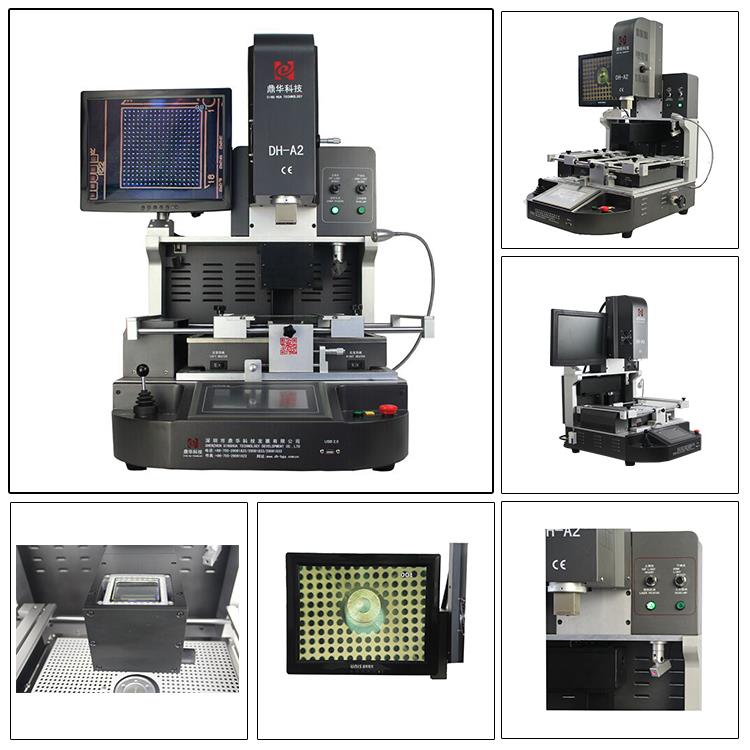

4.Struktury základní desky Infračervené CCD kamery Automatic SMD PCB

Opravy zařízení

2. Proč je automatická oprava základní desky SMD PCB zařízení pro zpětné proudění horkého vzduchu vaší nejlepší volbou?

3.Certificate of Optical Alignment Automatic SMD PCB Motherboard Repair Equipment

Certifikáty UL, E-MARK, CCC, FCC, CE ROHS. Mezitím, abychom zlepšili a zdokonalili systém kvality,

Dinghua prošel certifikací auditu na místě ISO, GMP, FCCA, C-TPAT.

4. Balení a přepravci



5. Zásilka proZařízení pro opravu základní desky s automatickým SMD plošným spojem Split Vision

DHL/TNT/FEDEX. Pokud chcete jiné dodací podmínky, řekněte nám to. Podpoříme vás.

6. Kontaktujte nás ohledně zařízení pro automatickou opravu základní desky SMD PCB

Email: john@dh-kc.com

MOB/WhatsApp/Wechat: +8615768114827

Kliknutím na odkaz přidáte můj WhatsApp:

https://api.whatsapp.com/send?phone=8615768114827

7. Související znalosti zařízení pro automatické opravy základních desek SMD PCB

Základní selhání telefonu a řešení:

Část 1: Analýza selhání spouštění

1, Malý spouštěcí proud (asi 5-15 mA)– Hlavním důvodem je, že CPU nefunguje.

• Hodinový obvod nefunguje správně (13M a 32,768K) ​​– Zkontrolujte napětí, AFC a frekvenci.
• Hodinový krystal je poškozen – Vyměňte krystal.
• Hodinový krystal generuje signál, ale nedosáhne CPU – Zkontrolujte spojení mezi výstupem krystalu a CPU.
• Napájení hodinového krystalu je abnormální – Zkontrolujte napájecí zdroj nebo napájecí obvod krystalu.
• Resetovací napětí je abnormální – Resetovací obvod možná nefunguje správně (zkontrolujte napájecí obvod nebo samostatnou resetovací trubici).
• Napájecí zdroj CPU je vadný – obvykle způsobeno tím, že napájecí IC nevydává napětí VCC nebo nefunguje napájecí obvod.
• Samotný CPU je poškozen – Vyměňte CPU.

2, Startovací proud je kolem 30-60 mA– Logický obvod nefunguje správně.

• Obvod písma nefunguje.
• Problémy s napájením.
• Problémy s resetováním (reset při zapnutí nebo porucha resetovacího obvodu).
• Problémy s výběrem čipu.
• Datové linky nebo adresní linky nefungují správně.
• Poškození písma (poškození vnitřního úložiště nebo knihovny písem).
• Poškození CPU (rozbití vnitřního CPU nebo selhání řadiče, vedoucí k mrtvému ​​proudu 80-150 mA u CPU řady MOBLINK).
• Program písma je poškozen.

3, Vysoký spouštěcí proud (200-600 mA)– Způsobeno únikem zátěže napájecího zdroje vedoucím k nadměrnému rozběhovému proudu.

• Pro opravu takových poruch je nutné porozumět obvodu a součástem základní desky a režimu napájení. Velké kondenzátory jsou obvykle v blízkosti těchto součástí a kladné svorky těchto kondenzátorů jsou připojeny k napájecímu zdroji. Zkontrolujte zpětný odpor obvodu, abyste zjistili, zda nedochází k úniku napájení.

4, Velký proud při zapnutí– Jedná se o zkrat napájecího zdroje mezi kladným a záporným pólem základní desky, obvykle způsobený poškozením součástí napájených baterií, jako je obvod výkonového zesilovače, napájecí obvod, napájecí trubice, nabíjecí obvod nebo malé součásti připojené k uzemnění elektrického vedení.

Část 2: Nelze vypnout

Pokud se telefon může zapnout a fungovat normálně, ale nelze jej vypnout, problém je obvykle v okruhu vypnutí:

• Poškození součástí ve vypínacím okruhu.
• poškození CPU.
• Vypínací obvod základní desky je odpojen (přerušeno napájení CPU nebo vypínací obvod).
• Poškození napájecího IC.

Část 3: Automatický start

Automatické spouštění může probíhat dvěma způsoby: spouštění na vysoké úrovni a spouštění na nízké úrovni.

• Bota na vysoké úrovni: Jeden konec spouštěcí linky na vysoké úrovni se přepne do vysokého stavu. Závada je obvykle způsobena obvodem napájení IC, zaváděcím obvodem nebo obvodem koncovky.
• Nízkoúrovňová bota: Zaváděcí šňůra je vytažena do nízkého stavu, což je často způsobeno poruchami v zaváděcím obvodu, napájecím obvodu nebo obvodu koncovky (protože některé telefony mají zaváděcí obvod koncovky). Věnujte pozornost varistoru v zaváděcím obvodu.

Selhání automatického zapnutí čipové sady Agere: Telefony s čipovou sadou Agere mohou vykazovat poruchu načasování alarmu. Signál RTC_ALARM je připojen k napětí VRTC přes odpor nad 300K. Pokud je napětí abnormální, signál RTC_ALARM se sníží a obvod hodin 32,768 kHz přestane fungovat. To způsobí selhání tlačítka, protože obvod skenování klávesnice používá hodiny spánku 32,768 kHz. Problém vyřeší výměna záložní baterie.

Část 4: Automatické vypnutí

Pokud se telefon normálně zapne, ale automaticky se vypne:

• Telefon neudržuje signál, což vede k nestabilitě napájení a vypínání kvůli neschopnosti udržet stabilní výstupní napětí.
