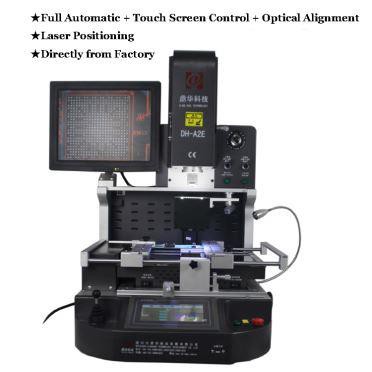

Automatický ic odstranění stroj

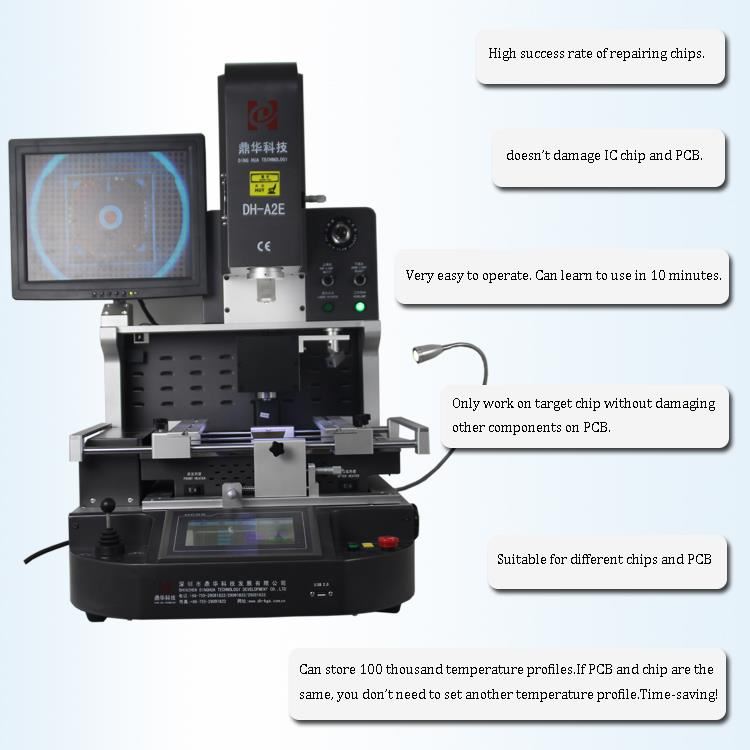

Hot Air BGA Rework Station Automatické IC odstranění stroj je snadno ovladatelný s vysokou úspěšnou rychlostí opravy. Má 3 nezávislé topné systémy a optický ustavovací systém. Je zabalen v silném a stabilním dřevěném pouzdře, které je vhodné pro dlouhou mezinárodní dopravu.
Popis
Automatický ic odstranění stroj
1.Application automatického IC odstranění stroje
Základní deska počítače, smartphone, notebook, MacBook logická deska, digitální fotoaparát, klimatizace, TV a další elektronická zařízení z lékařského průmyslu, komunikačního průmyslu, automobilového průmyslu, atd.

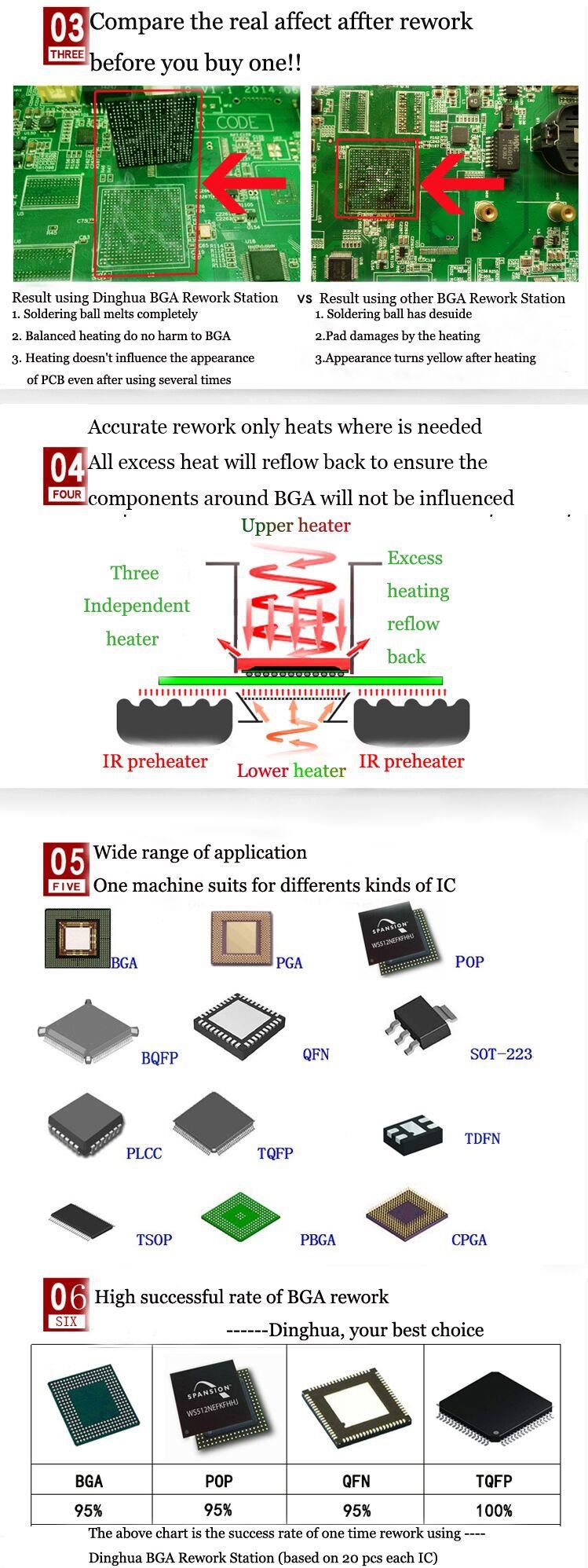

Vhodné pro různé druhy čipů: BGA, PGA, POP, BQFP, QFN, SOT223, PLCC, TQFP, TDFN, TSOP, PBGA, CPGA, LED čip.

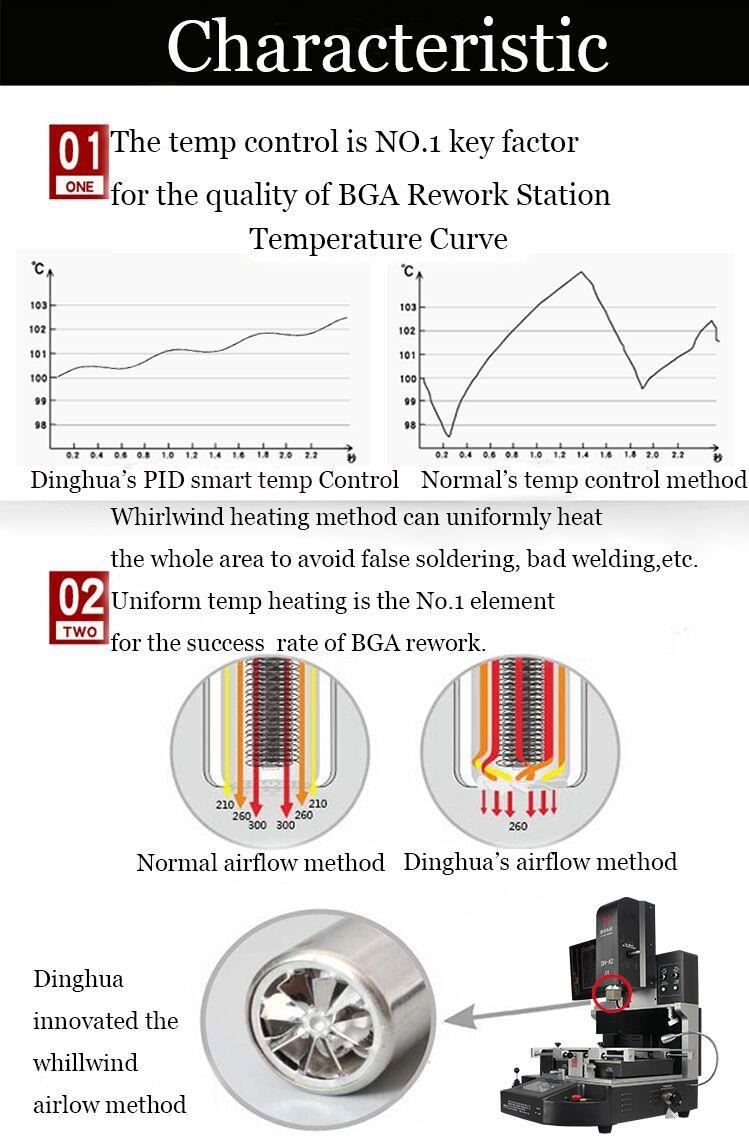

2.Product Vlastnosti automatického IC odstranění stroje
• Vysoce účinná hybridní topná hlava s dlouhou životností 400 W
• Volitelně s 800W IR-spodním topením
• Velmi krátké doby pájení proveditelné
• Aktivace bezpečnostním nožním spínačem
• Provozní LED diody v systému
• Intuitivní ovládání bez softwaru

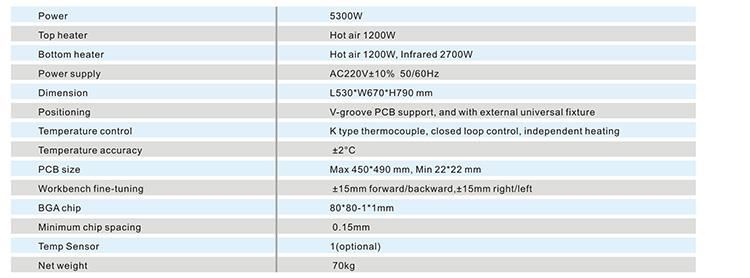

3.Specifikace automatického IC odstranění stroje
4.Details automatického IC odstranění stroje

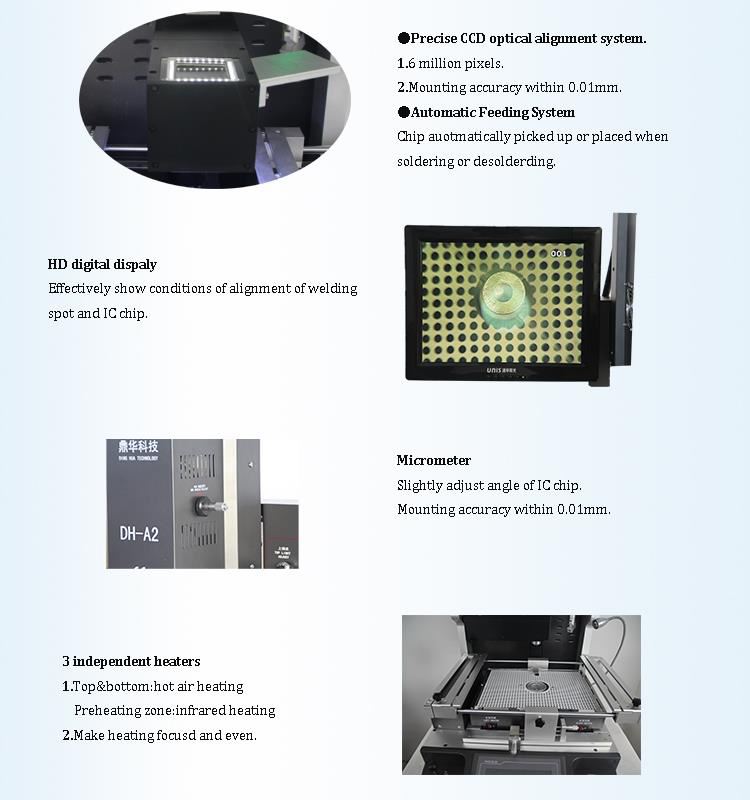

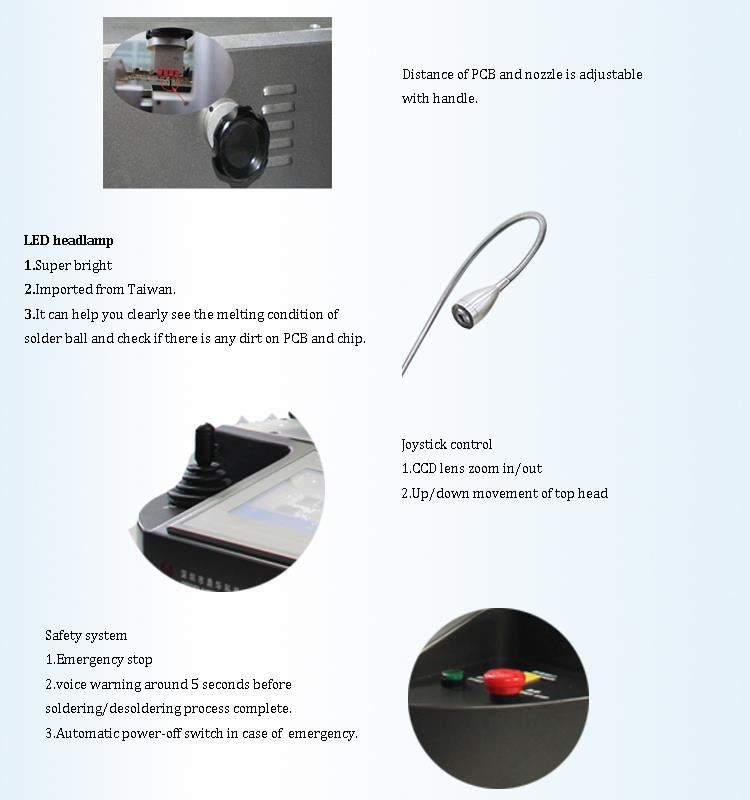

1.CCD kamera( přesný optický ustavovací systém) ; digitální displej 2.HD ; 3. Mikrometr (nastavte úhel čipu); 4.3 nezávislé ohřívače (horký vzduch & infračervený);5. Laserové polohování;6. rozhraní dotykové obrazovky HD,Řízení PLC; 7.LED světlomet; 8.Joystick ovládání.
5.Why Choose Our Automatic IC removal machine?
6.Certificate automatického IC odstranění stroje
7. Kontakty:
E-mail: john@dh-kc.com
WhatsApp/Wechat:+86 157 6811 4827
8.Související znalosti
Metoda opravy čipu QFP
(1) Nejprve zkontrolujte, zda jsou kolem zařízení nějaké součásti, které ovlivňují provoz čtvercového hrotu. Tyto součásti by měly být nejprve demontovány a poté znovu upevněny a poté znovu opraveny.
(2) Naneste jemný kartáč a tok na všechny pájecí spoje kolem zařízení.
(3) Vyberte čtvercovou špičku páječky (35 W pro malá zařízení a 50 W pro velká zařízení), abyste přidali odpovídající množství pájky na konec špičky čtvercové páječky a upevněte ji na pájecí spoj, kde je třeba odstranit kolíky zařízení. Čtvercová špička by měla být plochá a musí pájet všechny pájecí spoje na všech čtyřech koncích zařízení.
(4) Po úplném roztavení pájecího spoje (několik sekund) se zařízení upne pinzetou a okamžitě opustí podložku a špičku páječky.
(5) Očistěte a vyrovnejte zbytek pájky na podložkách a přístroji pomocí páječky.
(6) Držte zařízení pinzetou, zarovnejte polaritu a směr, zarovnejte kolíky s podložkami a umístěte je na odpovídající podložky. Po zarovnání podržte pinzetu a nepohybujte se.
(7) K upevnění polohy zařízení použijte plochý hrot rýče k pájení zařízení diagonálně 1-2 kolíky. Po potvrzení přesnosti naneste jemný kartáč na pájku na všechny kolíky a podložky kolem zařízení. Na průsečíku kolíku a podložky pomalu a rovnoměrně přetáhněte dolů od prvního kolíku a přidejte trochu ∮0,5-0,8 mm pájecího drátu. Tímto způsobem jsou všechny čtyři boční kolíky zařízení pájeny.
(8) Při pájení zařízení PLCC by špička páječky a zařízení měly být pod úhlem menším než 45° a připájeny na průsečíku ohnutého povrchu j-olova a podložky.
