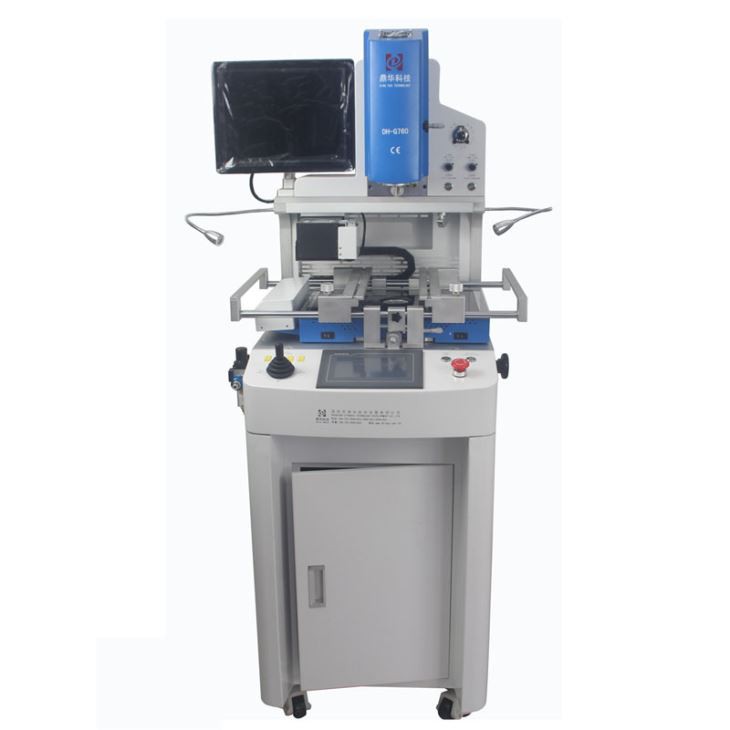

Automatická opravná stanice BGA pro opravy LED
1. Vhodné pro opravy korálků LED lamp, velikost mikro LED komponentů není menší než 0.6*0.6 mm lze opravit 2. Vhodné pro LED korálky z páskových obalů a sypkých materiálů, také jakékoli BGA a součásti, které se obtížně opravují. 3. Vysoký systém optického zarovnání, přesné LED...
Popis
Automatická opravná stanice BGA pro opravy LED
Celkový výkon | Max 5000W |
Napětí
| AC 220V±10 procent 50/60 Hz |
Nejvyšší výkon ohřívače | 1200W |
Výkon spodního ohřívače | 1200W |
IR výkon | 2400W |
Teplota horkého vzduchu | 400 stupňů (Max) |
Předehřev tepl | 400 stupňů (Max) |
Polohování | V-drážka plus laserové polohování plus univerzální přípravek |
Velikost PCB |
Max 410×370 mm |
Velikost předehřívání | 370 mm × 270 mm |
Typ čipu | BGA, QGN, CSP, POP, QFN, Micro SMD, LED žárovky
|
Velikost čipu | Max 80×80mm Min 1×1 mm |
Rozměry | D640׊630×V900 mm |
Senzor teploty | 4 ks |
1.Vhodné pro opravy korálků LED lamp, velikost mikro LED komponent není menší než 0.6*0.6mm lze opravit
2. Vhodné pro korálky LED lampy z páskových obalů a sypkých materiálů, také jakékoli BGA a komponenty, které jsou
obtížné opravit.
3. Vysoce řešení optického zaměřovacího systému, přesné umístění LED komponent, zajištění přesné montáže.
4. Optické vyrovnání je řízeno elektricky, může se otáčet automaticky
5. Montážní hlava vestavěné zařízení pro testování tlaku, pro ochranu PCB
6. vestavěné infračervené laserové polohování, rychlé polohování pro PCB.
7. Přijměte přesnou vodicí lištu HIWIN pro systém pohybu nahoru a dolů, zajistěte spolehlivý a přesný chod
8. Přijměte zarovnání nahoru a dolů pro horní a spodní ohřívač, ohřev pro určenou místní zónu, zabraňte tomu, aby PCB
zežloutnout.
9. Spodní ohřívač nahoru a dolů ručně, může nastavit výšku ohřevu v reálném čase.
10. Přijměte keramický infračervený zářič pro IR ohřívač, zahřívejte stabilně a rovnoměrně s dlouhou životností
11. Rozhraní člověk-stroj má několik provozních režimů a povolení, pájení, odpájení a myši
ntování ručně, snadná obsluha.
12. Dotyková obrazovka s vysokým rozlišením, která je až 800*600 pixelů
13. Přijměte ovládání pomocí joysticku pro systém zarovnání, není třeba nastavovat složité parametry
14. Přijměte průtokový ventilátor Delta s dvojitým kuličkovým ložiskem pro přívod vzduchu, nepotřebujete externí zdroj vzduchu
15. Přijměte 6kanálový modul DCCE pro systém regulace teploty, automatické nastavení PID
16. Monitorování topidel v reálném čase, když dojde k nehodě, příslušné senzory pošlou signál do PLC,
který uzavře výstupní kanál a zobrazí chybový stav. Chránit se automaticky
