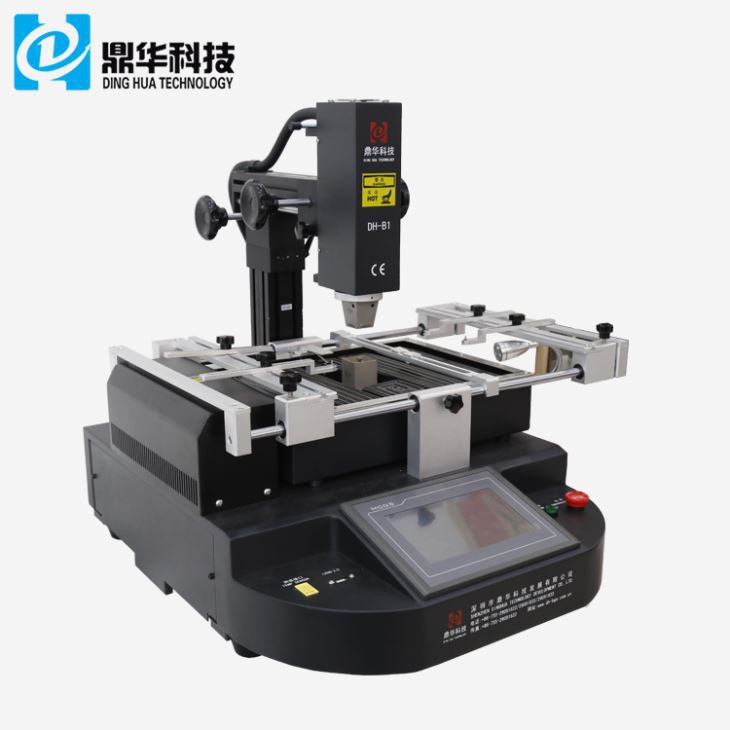

HD dotyková obrazovka BGA Rework Machine
Stanice přepracování DH-B1 BGA je bez nástrojů, bez plynu, okamžitě/přesně kontrolovatelná, čistá, modulární, upgradovatelná a produkuje 100% výnosové přepracování SMD bez jakýchkoli komplikací .
Popis
1. Funkce produktu
- Rozhraní lidského strojeNabízí více provozních režimů a úrovně povolení . Svařování, denold a upevňování lze provádět ručně . Snadnoho provozu .
- Dotyková obrazovka s vysokým rozlišením, až 800 × 600 pixelů .
- Vybaven ventilátorem Delta s dvojitým kuličkovým ložiskemPro přívod vzduchu--potřeba pro externí zdroj vzduchu .
- Přijměte kanálový modul DCCE 6-Pro systém řízení teploty s automatickým nastavením PID .
- Ohřívače jsou monitorovány v reálném čase. V případě nehody příslušné senzory odesílají signály do PLC, který vypne výstupní kanál a zobrazí podmínku poruchy,automatické ochrany systému.
3. Specifikace
| Moc | 4800W |
| LOP CHLACE | Horký vzduch 800 W |
| Spodní ohřívač | Horký vzduch 1200 W, infračervený 2400 W |
| Napájení | AC220V ± 10% 50/60Hz |
| Dimenze | L535*Š650*V600 mm |

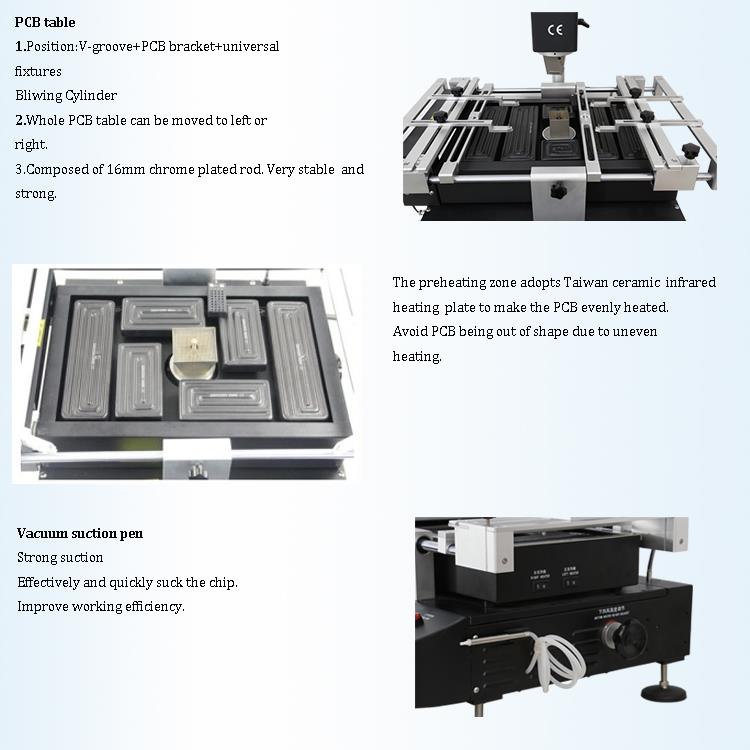

| Umístění | Podpora PB V-Groove a s externím univerzálním příslušenstvím |
| Kontrola teploty | ThermocOuple K-typu . ovládání uzavřené smyčky, nezávislé vytápění |
| Přesnost teploty | ± 2 stupeň |
| Velikost PCB | Max 355*335 mm . min 50*50 mm |
| Jemné doladění pracovního stolu | ± 15 mm vpřed/dozadu, ± 15 mm vpravo/vlevo |
| BGA Chip | 80*80-2*2mm |
| Minimální mezera čipu | 0,15 mm |
| Temo senzor | 1 (volitelné) |
| Čistá hmotnost | 30 kg |

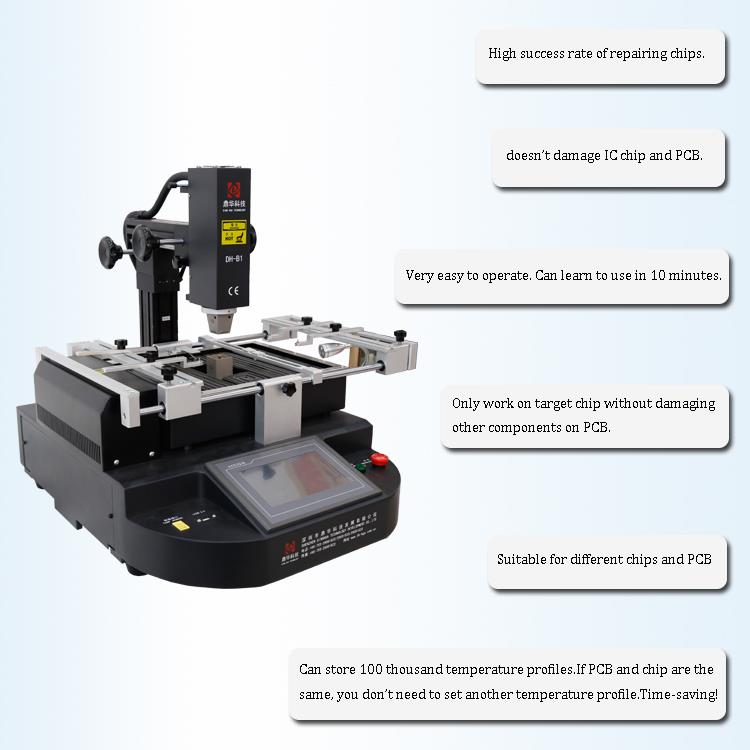

4. Podrobnosti oF HD TOuchSCreenBGA ReworkMAchine
1. rozhraní dotykové obrazovky HD;
2. tři nezávislé ohřívače (horký vzduch a infračervené);
3. vakuové pero;

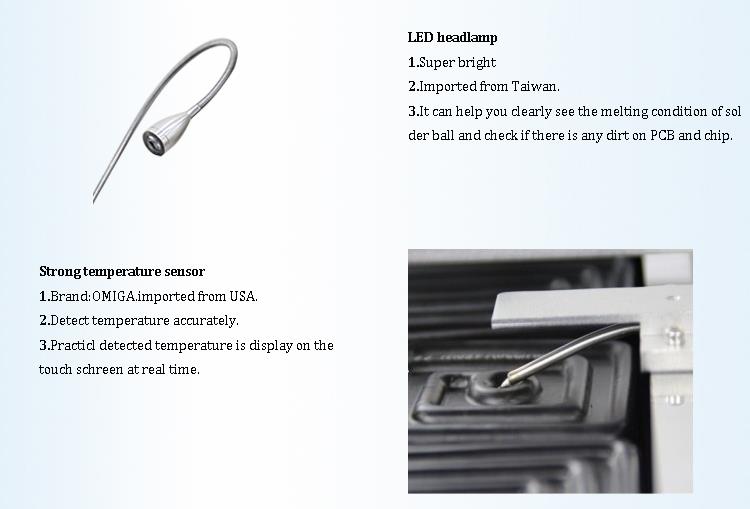

4. LED LEADLAMP .
5. Osvědčení

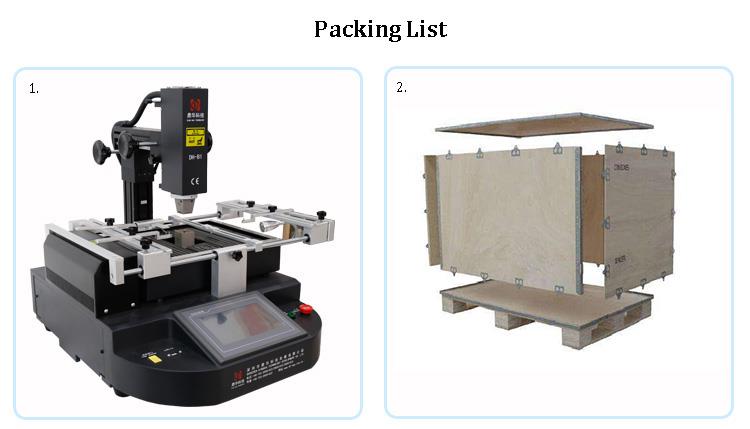

6. Balení a zásilka
7. související znalosti
Co je SMD?
SMD znamenáPovrchované zařízení, který se týká komponent použitýchTechnologie povrchu(Smt) .
V počátečních fázích výroby desky elektronických obvodů byla všechna montáž prováděna ručně . Když byly zavedeny první automatizované stroje, mohly umístit pouze jednoduché olověné komponenty; Složitější díly stále vyžadují ruční umístění pro vlnové pájení .
Komponenty namontované na povrchu byly zavedeny asi před 20 lety, což označilo novou éru, ve které téměř všechny komponenty-od pasivních částí do aktivních komponent a integrovaných obvodů-přechodu do povrchové formy (SMD) .
Shromáždění:
Po dlouhou dobu se věřilo, že všechny komponenty PIN budou nakonec převedeny na SMD balíčky . Dnes se technologie SMD široce používá v LED displejích .
Tři v jednomje typ technologie displeje SMD LED, ve které jsou tři různé barevné LED čipy zapouzdřeny do stejného lepidla ve specifických intervalech .
Full-Color LED displeje využívající technologii SMD Three-in-One mají širší úhel pohledu a mohou obsahovat povrchy ošetřené difúzní odrazem . To má za následek sníženou zrnitost a zlepšenou uniformitu . z hlediska barev, spektrofotometrické separaci v tří-v jednom displeji je jednodušší a barevná saturaci je vyšší a barevná nasycena a nasycená barva je vyšší a nasycená barva je vyšší a nasycená barva je vyšší a barevné nasycené a nasycené barvy {.} .
Vzhledem k tomu, že celý povrch emituje světlo, displeje tři v jednom poskytují rovnoměrnější barvu a zlepšenou rovinnost, což z nich činí standard pro displeje LED s vysokým rozlišením . Vzhledem k komplexnímu výrobnímu procesu a náročné údržbě jsou náklady relativně vysokou, takže tato technologie je obecně vyhrazena pro špičkové produkty LED displeje .
