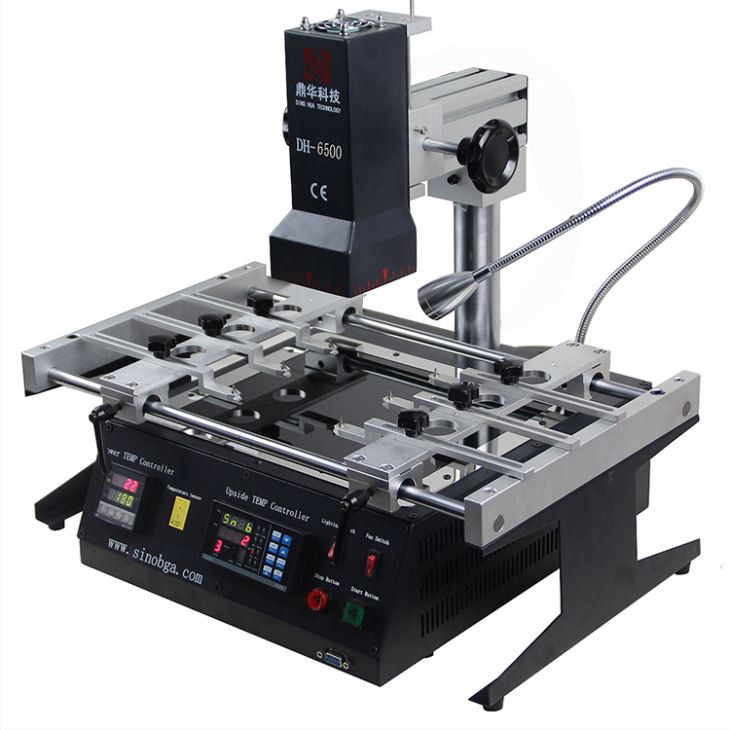

Full IR BGA přepracovací stanice se 2 topnými plochami, vhodná pro velké čipy (méně než 80*80 mm),

a ty PCB, jako je TV, herní konzole a počítač atd.

Výrobní parametr

Celkový výkon	2300W
Horní ohřívač	450W
Spodní ohřívač	1800W, plně uzavřený ve skleněném stíněném prostoru
Moc	110~250V 50/60Hz
Horní pohyb hlavy	Nahoru / dolů, volně se otáčejte.
Osvětlení	Tchajwanské led pracovní světlo, libovolný úhel nastavení.
Skladování	Uložte 10 skupin teplotního profilu
Polohování	V-drážka, podpora PCB může být nastavena ve směru X, Y pomocí externího univerzálního přípravku
Regulace teploty	K Senzor, uzavřená smyčka
Přesnost teploty	±2 stupně
velikost PCB	Max 270 * 320 mm Min. 20 * 20 mm
BGA čip	5 * 5% 7e80 * 80 mm
Minimální rozestup třísek	{0}.15 mm
Externí teplotní čidlo	1ks
Rozměry	D480׊370×V390 mm
Čistá hmotnost	Cca 15,5 kg

Podrobnosti o produktu

Horní IR ohřívač, 80*80 mm, používaný pro zahřívání téměř celého čipu

Široké použití pro základní desky s velkými rozměry až 270*320 mm

Spodní IR plně uzavřeno ve skleněném stínění

Přístrojová deska pro nastavení teploty a času, snadné ovládání a pohodlné použití

Přístrojová deska

Infračervená pájecí stanice - Speciální funkce:

• Importovaný ohřívač: vysoce kvalitní a odolný.
• Tchajwanská infračervená předehřívací keramická deska se skleněnou ochranou.
• Dvě topné zóny: horní topné těleso je infračervené a spodní topné těleso také infračervené předehřívání.
• Regulace typu K s uzavřenou smyčkou: přesnost teploty je v rozmezí ±2 stupňů. Konektor externího čidla detekuje skutečnou teplotu během ohřevu.
• Systém zvukového upozornění: 5–10 sekund před dokončením ohřevu se objeví hlasové připomenutí, které upozorní obsluhu, aby se připravila.

Naše služby

• Před dodáním: Stroj bude před dodáním podroben vibračním zkouškám po dobu nejméně 12 hodin. Poté bude stroj znovu testován, aby se zajistilo, že správně funguje.
• Po doručení: Když stroj dorazí na vaše místo, budeme vás kontaktovat prostřednictvím e-mailu, telefonu nebo WhatsApp, abychom potvrdili, že zboží bylo zpracováno včas.
• Strojní příjem: Poskytneme technickou podporu pro instalaci a provoz.

FAQ

Otázka: Jak je produkt zabalen?

Odpověď: Výrobek je zabalen v kartonovém pouzdře s pěnou uvnitř pro ochranu.

Otázka: Jste továrna?

Odpověď: Ano, jsme továrna s vlastním oddělením výzkumu a vývoje a bezprašnou dílnou.

Otázka: Pokud objednám velké množství, mohu získat lepší cenu?

Odpověď: Ano, kontaktujte nás pro podrobnosti.

Otázka: Mohu navštívit vaši dílnu?

Odpověď: Ano, můžete navštívit. Dejte nám prosím vědět předem.

Infračervená pájecí stanice - manipulace s elektronickými sestavami

Elektrostatický výboj (ESD)

Některé součásti používané v elektronických sestavách jsou citlivé na statickou elektřinu a mohou být poškozeny výbojem. Statické náboje vznikají při oddělování nevodivých materiálů, například při nabírání nebo otevírání plastových sáčků, při tření mezi syntetickým oblečením nebo při nanášení plastových pásek. Tyto poplatky mohou také pocházet z mnoha jiných zdrojů.

Destruktivní statický náboj se může hromadit na blízkých vodičích, jako je lidská kůže, a vybíjet se jako jiskry mezi vodiči. Například, když se povrchu sestavy tištěné desky dotkne osoba se statickým nábojem, může dojít k poškození, pokud výboj projde vodivým vzorem na součást citlivou na statickou elektřinu. Je důležité si uvědomit, že úroveň statického poškození součástí lidé obvykle nepocítí (obvykle pod 3,000 volty).

Elektrické přepětí (EOS)

Poškození elektrickým přepětím (EOS) může být způsobeno nežádoucími energetickými špičkami, ke kterým může dojít v páječkách, extraktorech pájky, testovacích přístrojích a dalších elektricky ovládaných zařízeních. Toto zařízení musí být navrženo tak, aby se zabránilo elektrickým výbojům, které by mohly způsobit poškození.

ESD/EOS bezpečné pracovní oblasti

Účelem ESD/EOS bezpečného pracovního prostoru je zabránit poškození citlivých součástí hroty a statickými výboji. Tyto oblasti musí být navrženy a udržovány tak, aby se minimalizovalo riziko poškození ESD/EOS.

Způsoby manipulace a skladování

1, sestavy desek PCmusí být vždy manipulováno v řádně určených pracovních prostorách.

2, Určené pracovní oblasti musí být pravidelně kontrolovány, aby bylo zajištěno, že nadále splňují bezpečnostní normy pro ochranu ESD. Mezi hlavní obavy patří:

• A. Správné metody uzemnění.
• B. Statická ztráta pracovních ploch.
• C. Statický rozptyl podlahových povrchů.
• D. Obsluha iontových dmychadel a iontových vzduchových děl.

3, Určené pracovní oblasti musí být udržovány bez materiálů vytvářejících statickou elektřinu, jako je polystyren, vinyl, plast, tkaniny nebo jiné materiály, které vytvářejí statický náboj.

4, Pracovní prostory musí být udržovány čisté a upravené. Aby se zabránilo kontaminaci sestav PC desky, je v pracovním prostoru zakázáno jíst nebo kouřit.

5, Když se citlivé komponenty a desky PC nepoužívají, musí být uloženy ve stíněných sáčcích nebo krabicích.

6, Při manipulaci se sestavami PC desky, musí být operátor řádně uzemněn jedním z následujících způsobů:

• A. Nošení náramku připojeného k uzemnění.
• B. Nošení dvou podpatků a udržování obou chodidel na podlaze rozptylující statickou elektřinu.

7, Sestavy desek PC by měly být manipulovány za okraje. Nedotýkejte se obvodů nebo součástí (viz obrázek 1).

8, Komponenty by měly být také manipulovány za okraje, kdykoli je to možné. Nedotýkejte se kabelů součástí (viz obrázek 2).

9, Krémy na ruce a vody obsahující silikon by se neměly používat, protože mohou způsobit problémy s pájitelností a přilnavostí epoxidu. K dispozici jsou speciální lotiony, které zabraňují kontaminaci desek PC.

10, Je třeba se vyhnout stohování desek PC a sestav, aby se zabránilo fyzickému poškození. Pro manipulaci jsou k dispozici speciální regály a podnosy.
