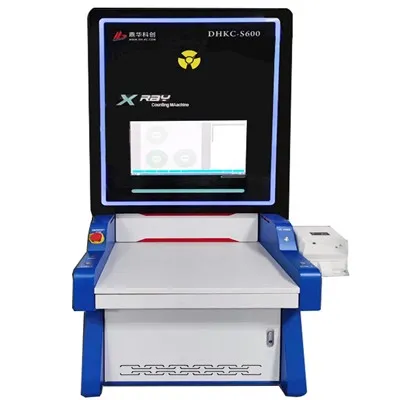

X-počítač dílů

Stroj na počítání součástí X-RAY se používá k rychlému počítání materiálů kotoučového typu- používaných v průmyslové výrobě SMT. Je navržen a sestaven s inteligentním modulárním designem v souladu se standardy Průmyslu 4.0. Dokáže si poradit s celou řadou komponent včetně 7-17palcových TapeReel/Tray/1C a je vybaven softwarem pro hluboké učení umělé inteligence a cloudovým-systémem aktualizací. Pomocí rentgenové zobrazovací technologie kontroluje výrobní materiály a získává obrazové informace. Tyto informace jsou poté zpracovány pomocí obrazových algoritmů pro rychlé počítání a určení skutečného množství materiálů. Systém může také kategorizovat a statisticky analyzovat množství materiálu podle typu a integrovat data se systémem ES.

Odeslat dotaz

Popis

Popis produktů

Počítadlo součástí X-RAY (reelový čítač rentgenových paprsků) se používá k rychlému počítání navinutých-materiálů v průmyslové výrobě SMT. Přijímá inteligentní modulární design a montáž v souladu se standardy Průmyslu 4.0.

Tento rentgenový čítač dílů je kompatibilní s-komponentami v celém rozsahu, jako je 7–17palcový TapeReel/Tra/IC. Vybaveno softwarem pro hluboké učení umělé inteligence a systémem cloudové aktualizace.

Díky využití rentgenové zobrazovací technologie kontroluje výrobní materiály a zachycuje obrazové informace. Poté provede rychlé počítání pomocí obrazových algoritmů, aby získal skutečné množství materiálů. Mezitím může klasifikovat a počítat množství materiálu podle kategorií a propojit datové informace se systémem MES.

Výhody produktů

Vysoká rychlost	Počítání 01005, 4 kotouče*20000ks za 7s
‌99,99% přesnost	Rozpoznávání AI pro BGA, QFN, LED a rezistory atd.
Sledovatelnost dat	Auto{0}}přehled s číslem šarže/PN pro ERP/MES
Ušetřete mzdové náklady	Nahradit 4+ manuální operátory
Široká kompatibilita	Podporuje pásky, kotouče, zásobníky, tuby, max 17"
Rentgenová bezpečnost	<0.2 µSv/hr - 0.5 cm from surface, meeting all international standards
Max kotouče	17''/430 mm
Min. kotouče	2''/50 mm
Rentgenová trubice	50KV, (80KV je volitelný)
Dimenze	1500×900×1950 mm
Hmotnost	500 kg

Aplikace produktů

product-1199-548

product-1265-617

Tradiční počítadlo vs. Dinghua Smart Component Counter

product-815-390

Porovnávací položka	Tradiční pult	Spotřeba času	Spotřeba času	Dinghua Smart Component Counter
Účinnost	- Ruční skenování a ověřování: 10 s- Ruční vkládání + umístění prázdného zásobníku + převíjení materiálu: 20 s- Systémové počítání (přenos z jednoho zásobníku do druhého): 60 S-8 zařízení/8 pracovníků na 400 zásobníků: 1H	10S/20S/60S1H	6-10S1H	- Umístěte materiály přímo na pracovní stůl, stiskněte Start pro automatické-skenování- Používá rentgenové zobrazování + vlastní{5}}vyvinutý algoritmus umělé inteligence pro rychlé počítání- Nahrávání dat do systémů MES/ERP-1 zařízení/1 pracovník na 400 zásobníků: 1H(Ušetří 7 pracovníků)
Kvalitní	- Rizika převíjení pásky materiálu: deformace olovnatého integrovaného obvodu → špatné pájení- Poškození materiálu: padající/naklánějící se části zásobníku → chybějící součástky; prázdné sloty/chyby při vychystávání- součásti MSD: rozbalení prodlužuje dobu expozice → znehodnocení materiálu	/	/	- Není nutné převíjení: žádné riziko poškození/deformace materiálu- Skenování originálních balených materiálů: zabrání chybějícím součástem/prázdným slotům; snižuje množství odpadu- součástí MSD: žádné vybalování → menší expozice; žádné poškození vlhkostí/riziko kvality
Chybovost	- Více procesů závisí na ruční práci: chyby počítání, chyby při výměně zásobníků, chyby aktualizace systémových dat- Prázdné bloky se počítají jako materiály	/	/	- Úplný inventář založený na AI-: chytré skenování + automatické-nahrávání- Menší manuální závislost; prázdné sloty vyloučené z počítání

Shrnutí: Tradiční čítače jsou časově-náročné, neefektivní, mají vysoké{1}}riziko problémů s kvalitou a jsou náchylné k chybám. Inteligentní počítadlo komponent zvyšuje efektivitu 5-7krát, eliminuje rizika kvality a zabraňuje chybám.
