Pájecí stroj
1 USD000.{1}}7000,00 USD / kus 1 kus Min. Objednací rozměry: D850*Š660*V830mm Hmotnost: Přibl.95KG Jmenovitá kapacita: 800W Napětí: AC 110~240 V±10 procent 50/60Hz Jmenovitý pracovní cyklus: 100 procent
Popis

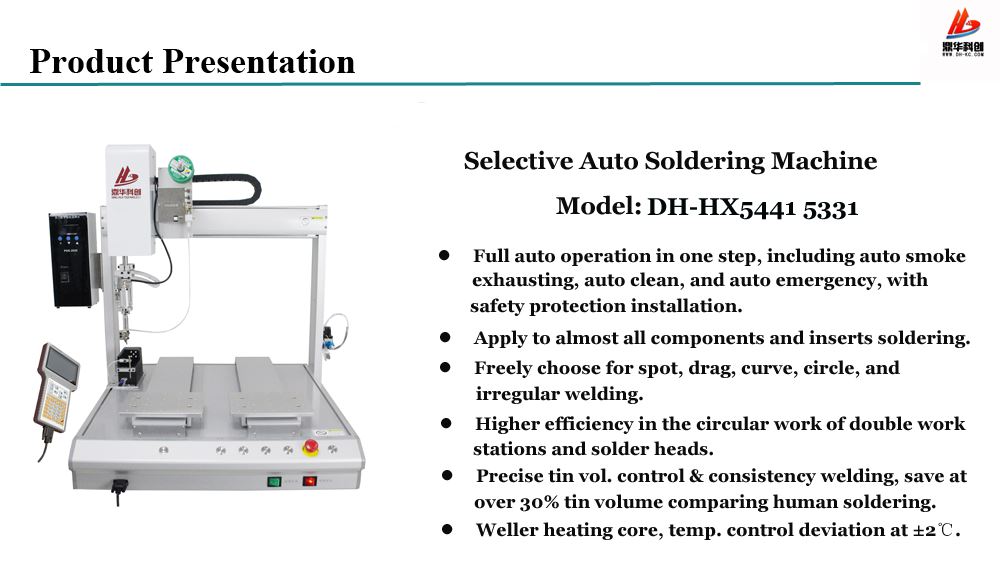

SVĚTOVĚ PRODÁVANÁ AUTOMATICKÁ PÁJEČKA Jeden X Dvojitý Y)
MODEL ČÍSLO. DH-HX5331 & HX5441 (lze také upravit na HX6331 HX6441)
Úvodní video:ceny pájecího stroje
Funkce:
1.S automatickým sběrem kouře pro udržení čistého vzduchu (volitelné).
2. Vysokopevnostní pájecí hlavu lze přizpůsobit pro vysoce kvalitní tavení.
3.Program lze rychle provést přenastavením, vložením a odstraněním místa pájení nebo úplnou úpravou.
4. Upínací otvor pro snadné načítání a výměnu produktů.
5.Feeding plechovky kdykoliv použít pro vícenásobné svařování a vysokou účinnost.
6. Regulátor teploty pájení Weller, ovládejte teplotu přesněji a odolněji.
7. Auto anti-kolaps.
8.Programování s výukovým přívěskem pro všechny nové uživatele, aby fungovali do 2 hodin.
9.Auto transportní páska je volitelná pro plně automatické.
10. Režim řízení dvou uživatelů různého práva pro inženýra a operátora.
11.S funkcemi kalibrace osy R, oprava chybných operací.
Opakovaná přesnost 12,±0,02 mm pro dosažení přesného pájení.
I: Technické parametry
Modelka | DH-HX5331 | DH-HX5441 | |
Číslo osy | 5 osý synchronníautomatický pájecí stroj | ||
Stopa | osa X | 500 mm | 500 mm |
osa Y1 | 300 mm | 400 mm | |
osa Y2 | 300 mm | 400 mm | |
Osa Z | 100 mm | 100 mm | |
Osa R | 360 stupňů | 360 stupňů | |
Maximální zatížení ložiska | 10 kg na každou stanici | ||
maximální rychlost | osa X | 800 mm/sec.automatický pájecí stroj | |
Osa Y1/Y2 | 800 mm/sec. automatický pájecí stroj | ||
Osa Z | 450 mm/sec. | ||
Osa R | 360 stupňů/sec.automatický pájecí stroj | ||
Opakovaná přesnost | osa X | ±0.02 mm | |
Osa Y1/Y2 | ±0.02 mm | ||
Osa Z | ±0.02 mmautomatický pájecí stroj | ||
Osa R | ±0.02 stupně | ||
Maximální velikost produktu | 280*250mm (X,Y) | 280*350mm (X,Y) | |
Uložené programy | 999 profilů | ||
Řídící systém | Úzká smyčka | ||
Kontrolní systém | Systém řízení pohybuautomatický pájecí stroj | ||
Teplotní rozsah | 40-450 stupeň | ||
Teplotní přesnost | ±2 stupně | ||
Rozsah alarmu topné hlavy | 2-99 stupeň automatický pájecí stroj | ||
Krmení | Systém podávání jedné plechovky | ||
Topný výkon | 200w | ||
Rychlost podávání cínu | ０–50 mm/s automatický pájecí stroj | ||
Průměr cínu | Φ0.3-Φ1,2(standardní) | ||
Alarmy | Cín rozbitý, Cín zablokovaný, alarm topení | ||
Dimenze | D880*Š600*V830mm | D880*Š700*V830mm | |
Vstup | AC220V±10 procent 50/60Hz 450VA | ||
Tlak vzduchu | 0.4-0.8 Mpa | ||
Vlhkost vzduchu | 20-95 procent | ||
Pracovní teplota | -10-45 stupeň | ||
Čistá hmotnost | Cca 90 kg | Cca 95 kg | |
snímky zcena pájecího stroje
II: Nastíněný popiszcena pájecího stroje
1. 5osý automatický pájecí robot
elektrický pájecí stroj
2. Použít pro bodové svařování, tažení svařování, obloukové svařování, kruhové svařování, nepravidelné obloukové kontinuální svařování.
2. Může naprogramovat konstantní rychlé bodové pájení a navést svařovací hlavu do polohy pájení, může změnit časový interval dvou produktů pro realizaci smyčky bez zastavení a zlepšit účinnost jednoduchým naprogramováním výukového přívěsku.
3. Lze uložit maximálně 999 programových profilů, jeden stroj může připájet 999 různých produktů programováním.
4. Parametry různých bodů lze flexibilně vyměňovat, kalibrací programu se automaticky dosáhne kompenzace polohy souřadnic, s kalibrací rotace a opravou chybné operace. Parametr každého jednotlivého bodového pájení lze konfigurovat.cena pájecího stroje v Amazonu
5. Použijte bodové svařování, svařování tažením, svařování křivek, kruhové svařování a nepravidelné svařování, všechny parametry svařování mohou uživatelé nakonfigurovat pro obtížné svařovací práce a mikrosvařovací práce.
6. Rozhraní anglické verze je pro uživatele snadné ladit i bez výukového přívěsku.
7. Automatické podávání cínu, množství cínu lze přesně nastavit a ovládat. Cín lze podávat kdykoli, aby bylo možné použít diverzifikované svařování a zlepšit účinnost.cena pájecího stroje v Amazonu
8. Žhavící hlava Weller, teplota může být řízena přesně na ±2 stupně, čas a rychlost podávání cínu lze upravit tak, aby bylo dosaženo vysoce kvalitního svařování.cena pájecího stroje v Amazonu
9. Vícenásobné hroty jsou volitelné pro standardní svařování pole.
10. Uložené svařovací cesty lze kdykoli použít, aby se ušetřil čas programování.
11. Více pájecích robotů lze provozovat společně pomocí počítačového řízení a programování.
12. S automatickým sběrem kouře a funkcí automatického čištění.cena pájecího stroje v Amazonu
IV: Výhodyelektrický pájecí stroj
1. S automatickým sběrem kouře pro udržení čistého vzduchu (volitelné).
2. Vysokopevnostní pájecí hlavu lze přizpůsobit pro vysoce kvalitní tavení.
3. Program lze zrychlit přenastavením, vložením a smazáním místa pájení nebo úplnou úpravou.
4. Upínací otvor pro snadné načítání a výměnu produktů.elektrický pájecí stroj
5. Podávání plechovek kdykoli pro vícenásobné svařování a vysokou účinnost.
6. Weller pájecí regulátor teploty, řídit teplotu přesněji a odolnější.
7. Auto anti-kolaps.elektrický pájecí stroj
8. Programování s výukovým přívěskem pro všechny nové uživatele, aby fungovali do 2 hodin.
9. Automatická přepravní páska je volitelná pro plně automatické.
10. Režim řízení dvou uživatelů různých práv pro inženýra a operátora.
11. S funkcemi kalibrace osy R, oprava chybných operací.
12. ±0.02mm opakovaná přesnost pro dosažení přesného pájení.elektrický pájecí stroj
Jak vyvinout alternativní ruční svářecí pracoviště:
S cílem nahradit ruční svářecí pracoviště, volitelné automatické vybavení na současném trhu zahrnuje selektivní pájení vlnou a pájecí robot. Selektivní vlnové pájení je speciální typ vlnového pájecího stroje. Zaměřuje se hlavně na součásti s průchozími otvory a selektivně nastavuje pájené spoje tak, aby vyhovovaly potřebám výroby. Charakteristiky selektivního pájení vlnou určují, že přesnost jeho zařízení je velmi vysoká, takže existuje jen málo produktů, které jsou skutečně stabilní a dostupné na trhu a jejich cena je drahá. Na rozdíl od selektivního pájení vlnou pájecí robot fixuje zásuvné produkty s průchozími otvory pomocí upínacího zařízení a pájejí kolíky shora a nahoru.

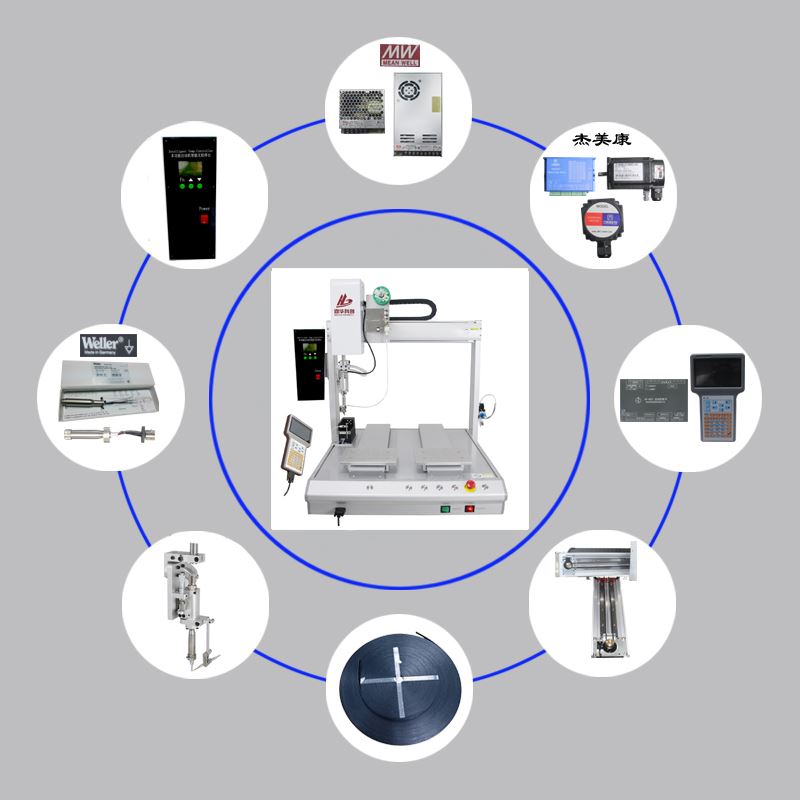

V: Seznam základních komponentů značekelektrický pájecí stroj
Ne. | Název materiálu | Značka |
1 | Tělo stroje | Dinghua |
2 | Horizontální vodicí lišta | Přizpůsobeno z Tchaj-wanu |
3 | Motor s uzavřenou smyčkou a ovladač | Leadshine |
4 | Pásek plus poutko | Mikipulley |
5 | Napájení | MYSLETE DOBŘE |
6 | Fotoelektrický senzor | Omron |
7 | Relé | Omron |
8 | U senzor | Omron |
9 | Ohřívač | Weller |
III Balení a dodání
VI: Profil společnosti
SHENZHEN DINGHUA TECHNOLOGY DEVELOPMENT CO., LTD je přední profesionální výrobce v Číně, byla založena v roce 2011. Jedná se o přímou továrnu, která navrhuje, vyrábí, prodává a exportuje na jedné lince, zabývá se přepracovacími stanicemi BGA, automatickými pájecími stroji a roboty, automatické šroubovací stroje a roboty, automatické dávkovací stroje, stejně jako obchod s CNC gravírovacími stroji, LCD produkty a vybavením a příslušenstvím souvisejícím s SMT. Jsme odhodláni poskytovat našim zákazníkům nejmodernější vybavení s vysokou kvalitou a včasným servisem.
Jako jeden z průkopníků v tomto odvětví se neustále zlepšujeme a inovujeme společně s požadavky trhu tím, že absorbujeme pokročilé vývojové zkušenosti v zahraničí a držíme se naší vize „Profesionalita, čestnost, inovace a odpovědnost“.
Poskytování špičkové technologie je naším primárním motivem. Díky týmové práci jsme dosáhli základní technologie řízení teploty s příslušným patentem. Naše produkty zároveň pokrývají 3 kategorie: high-end, mid-end a low-end pro vývoj a výrobu s využitím manuálních, poloautomatických až plně automatizovaných procesů. Naše trhy byly rozšířeny do průmyslových odvětví, jako jsou: individuální opravy, továrny, vzdělávání, vojenství a letectví atd. Současně jsme zřídili prodejní místa a koncové služby v tuzemsku i zahraničí. Postoupili jsme přímo na globální trhy s vysokou kvalitou, konkurenceschopnými cenami a průzkumem potřeb trhu a spolupracovali jsme s mnoha vynikajícími partnery včetně Google, FOXCUNN, Lenovo, Sumsung, Huawei atd.
Naším cílem je vaše spokojenost, důsledně zaměřená na zákazníka, orientovaná na trh, naše společnost poskytuje prvotřídní produkty a vysoce efektivní služby pro zákazníky prostřednictvím neustálých inovací. Je nám ctí spolupracovat s vámi na vytvoření lepší budoucnosti.
V.FAQ automatického pájecího robota
Q1: Nevím nic o automatickém pájecím stroji, jaký druh stroje bych si měl vybrat?
Řekněte nám, co chcete pomocí tohoto stroje dělat. A poslat nám ukázkový obrázek je lepší.
Poté vám zašleme perfektní řešení a návrhy.
Q2: Když dostanu tento stroj, ale nevím, jak ho používat. Co bych měl dělat?
Zašleme vám anglický manuál a CD video pro používání a údržbu stroje se strojem. Pokud máte stále nějaké pochybnosti, můžeme si promluvit telefonicky nebo přes WHATSAPP/SKYPE. Náš technik může být také poslán do vaší země, aby v případě potřeby stroj nainstaloval nebo upravil.
Q3: Pokud se s tímto strojem během záruční doby vyskytly nějaké problémy, co mám dělat?
Pokud má stroj nějaké problémy, dodáme bezplatné díly pro tento stroj během záruční doby. Dodáváme také bezplatný pozáruční servis navždy. Takže jakékoli pochybnosti, dejte nám vědět, dáme vám řešení do 30 minut.
