SMT Pick & Place Reball systém
1. systém optického zarovnání 2. polohování laseru 3. horní ohřívač a tryska 2 v 14. Rozhraní dotykové obrazovky HD
Popis
SMT Pick & Place Reball systém
Auto Reball System je pravděpodobně specifická značka nebo model zařízení používaného při výrobě nebo opravě elektroniky.
Může to být stroj nebo nástroj určený k vybírání a umísťování malých součástek na obvodovou desku nebo k přebalování (výměně) vadných
součástky na desce. Bez bližších souvislostí či informací je obtížné poskytnout podrobnější vysvětlení.
Demo operace:
Odpájecí kulička BGA a cín
Specifikace:
| 1 | Celkový výkon | 5200w |
| 2 | 3 nezávislá topení | Horní horký vzduch 1200w, spodní horký vzduch 1200w, spodní infračervený předehřev 2700w |
| 3 | Napětí | AC220V±10% 50/60Hz |
| 4 | Elektrické díly | 7'' dotyková obrazovka + vysoce přesný inteligentní modul řízení teploty + ovladač krokového motoru + PLC + LCD displej + optický CCD systém s vysokým rozlišením + laserové polohování |
| 5 | Regulace teploty | K-senzor se zpětnou vazbou + automatická teplotní kompenzace PID + teplotní modul, přesnost teploty v rozmezí ±2 stupňů. |
| 6 | Umístění PCB | V-drážka + univerzální držák + pohyblivá police na DPS |
| 7 | Použitelná velikost PCB | Max 370 x 410 mm min 22 x 22 mm |
| 8 | Použitelná velikost BGA | 2x2mm~80x80mm |
| 9 | Rozměry | 600 x 700 x 850 mm (d*š*v) |
| 10 | Čistá hmotnost | 70 kg |
Aplikace:
Charakteristický:

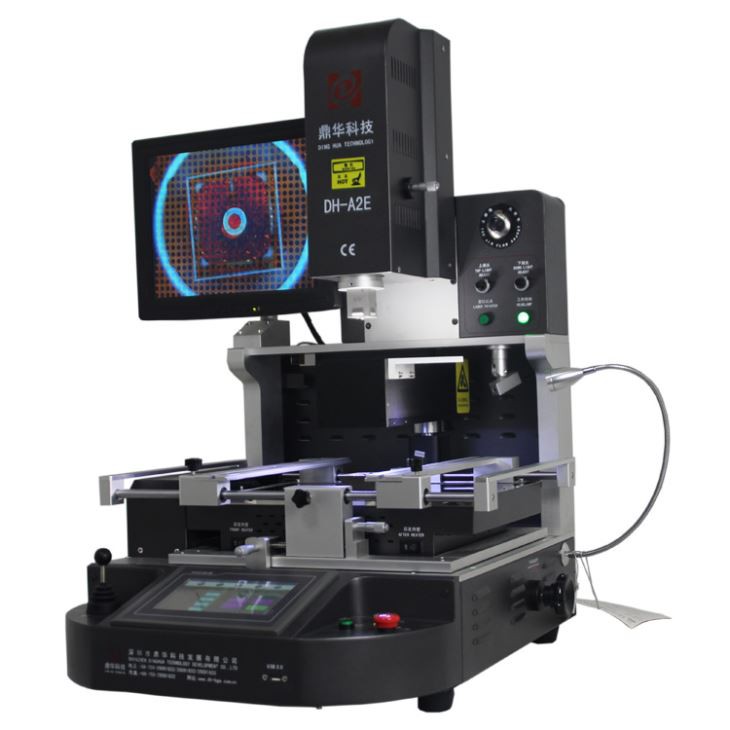

SMT Pick & Place Reball System DH-A2E
DH-A2E je určen k přepracování SMD / BGA / uBGA / QFN / LED na malých až středně velkých sestavách PCB s
až do 18"/450mm kapacity PCB. Je nabitý pokročilými funkcemi, které poskytují mnoho výhod, včetně nejvyšší
výkon a kvalita pájení jsou k dispozici kdekoli, přesto zůstává snadné nastavení a použití. jen s tím nejlepším
komponenty pro optimální přesnost, což je náš nejprodávanější systém a jedna z nejvýkonnějších BGA Rework Station
celosvětově.
Seznam balení:
Materiály: Pevné dřevěné pouzdro + dřevěné tyče + odolné perleťové bavlny s filmem
1ks kartáčové pero
1ks Návod k použití
1ks CD video
3ks horní trysky
2ks spodní trysky
6ks univerzálních svítidel
6 ks upevněných šroubů
4ks nosný šroub
Velikost přísavky: Průměry v 2,4,8,10,11mm
Vnitřní šestihranný klíč: M2/3/4
Rozměry: 81*76*85CM
Hrubá hmotnost: 115 kg
Odeslání kurýrní službou FedEx, DHL, UPS atd. do 3-5dnů
