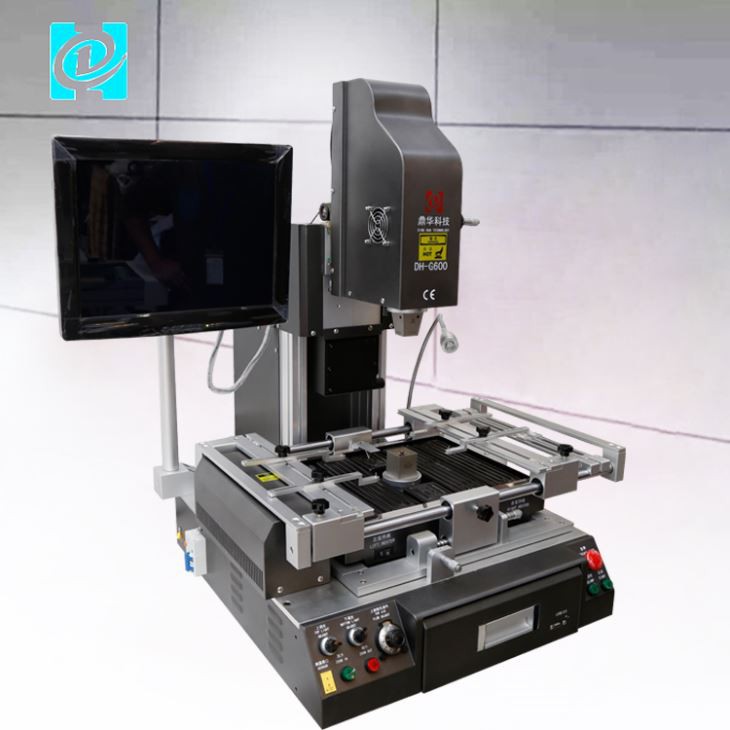

Optická Labtop BGA Rework Station

Stanice pro přepracování optického notebooku bga

1. Rychlý náhled:

Vlastnosti stroje DH-G600 BGA Rework

1. Široce používané při výměně úrovně čipu v noteboocích, počítačích, mobilních telefonech atd.

2. Automatické vyjímání, montáž a pájení.

3. HD Optical Alignment systém pro přesnou montáž BGA a komponent.

4. Laser Positioning může rychle zarovnat BGA čip a základní desku.



Parametr produktu Název produktu pájecí a odpájecí stroj Celkový výkon 5300W horní ohřev 1200w spodní ohřev spodní teplovzdušný ohřev 1200W, IR předehřev 2700W Moc 220V 50HZ/60HZ Polohování V-drážka, DPS lze nastavit v ose X, Y a osadit univerzálním upínačem Regulace teploty K-typ, uzavřená smyčka velikost PCB Max 400x380mm, Min 22x22mm Velikost čipu 2x2-50x50 mm Minimální rozestup třísek 0.15 mm Externí teplotní čidlo 1 (volitelné) N.W. cca 60 kg Vhodné základní desky mobilní telefon, notebook, stolní počítač, herní konzole, XBOX360, PS3

3. Hlavní vlastnosti reworkové stanice DH-G600 BGA

• Oblast použití (celá řada aplikací přepracování)
• Střediska služeb středního a velkého rozsahu.
• Zařízení mobilních a rádiových systémů.
• Mobilní telefony, PDA, kapesní počítače, notebooky a základní desky.
• Zařízení LAN, síťové uzly a vojenská komunikační zařízení.
• Přenosné lékařské vybavení

Vlastnosti:

1. Flexibilní použití pro všechny různé druhy součástek jako SMD, BGA, CBGA, CCGA, CSP, QFN, MLF, PGA a All Epoxy undefiled micro BGA ..atd.

2. Pro přesný a standardní proces přepracování je dosaženo kompletních přepracovacích procesů (Pr-Heating, Soak, Re-Flow & Cooling).

3. IR bez vlivu na sousední komponenty.

4. Citlivý senzor měření teploty pro získání přesného a okamžitého čtení a monitorování teploty.

5. Vnitřní vychystávací systém pro bezpečné a stabilní vyjímání IC.

6. chladicí systém pro dosažení úplného a standardního a chladicího procesu pro PCB.

7. Nástroj pro přebalování

8. Polohování během procesu přepracování je použitelné pomocí laserového ukazovátka na DPS

9. Přesný a hladký chod XY stolu součástí balení.

10. Snadné a přátelské ovládání Prostřednictvím manuálních režimů.

11. Platí jednoletá záruka.



4. Podrobné obrázky G600 BGA REWORK STATION

HD optický CCD systém zarovnání objektivu

Fotoaparát je dovážen z japonské společnosti Panasonic, aby byla zajištěna přesnost výměny ±0,01 mm

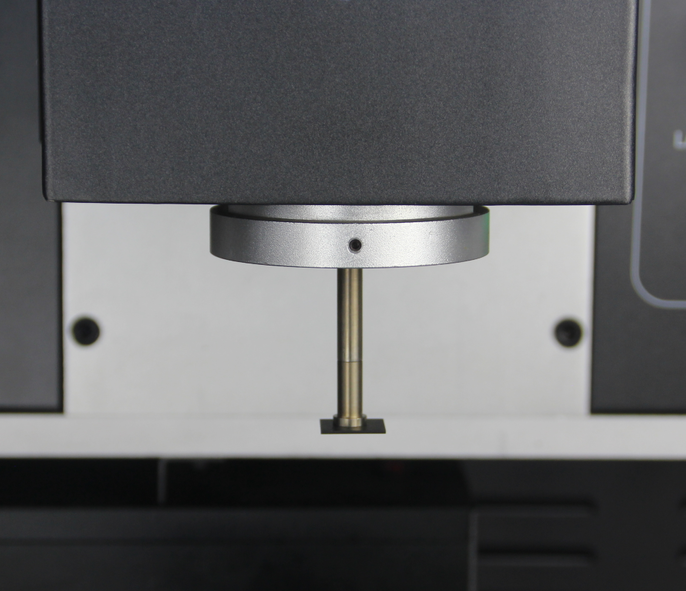

Montážní hlava s vestavěným tlakovým testovacím zařízením pro ochranu PCB před poškozením.

zabudované vakuum v montážní hlavě automaticky posbírá BGA čip po dokončení odpájení

S horním nastavením průtoku vzduchu, aby se zabránilo odfouknutí malých bga.



Umístění PCB

V-drážka, desky plošných spojů lze nastavit v ose X a Y a vybavit je univerzálním úchytem

4. Profil společnosti

Část našich klientů

6. Balení, dodávka a služby přepracovací stanice G600 BGA

Možnosti doručení

◆ Vzorek bude odeslán do 5 pracovních dnů po obdržení úplné platby. 7-15 dnů pro hromadné objednávky. ◆ Odeslání prostřednictvím DHL, FedEx, TNT, EMS a UPS Express. K dispozici je také přeprava po moři.

DH-G600 Příslušenství

-1 kus uživatelské příručky -1 díl LCD -5 ks horkovzdušná tryska: horní tryska 3ks (31x31mm, 38x38mm,41x41mm), spodní tryska 2ks (34x34mm,55x55mm)PS: Velikost horkovzdušné trysky lze přizpůsobit podle velikosti čipu -1 sada vakuových přísavek (včetně 4 ks) -2 ks vakuové podložky Univerzální svítidlo -6 ks -4 ks podpůrný šroub -6 ks Švestkový knoflík



7. Často kladené otázky o G600 BGA REWORK STATION

Q1: Proč si vybrat nás?

A1:1. Dinghua má více než 10 let zkušeností.

2. Profesionální a zkušený tým techniků.

3. S vysoce kvalitním produktem, příznivou cenou a včasným dodáním.

4. Odpovězte na všechny vaše dotazy do 24 hodin.

Q2: A co způsob doručení?

A2: Normálně budeme brát expresy jako DHL, FedEx, UPS a TNT pro vzorové objednávky. U hromadných objednávek bude přeprava letecky nebo po moři.

Q3: Jaká je dodací lhůta hromadné objednávky?

Odpověď 3: Dodací lhůta objednávky bude 5-10 pracovních dnů

Q4: Jak dlouho je vaše záruka?

A4: Trvá 12 měsíců.



8. Související znalosti

Existuje mnoho důvodů, proč lidé přepracovávají svá elektronická zařízení. Nejčastějšími důvody jsou vadné součástky, nutnost výměny zastaralých konstrukčních dílů, špatné pájené spoje a nežádoucí kapky pájky. Část těchto prací se provádí při opravách mobilních telefonů.

Při provádění přepracování musí kvalifikovaní odborníci chránit okolní díly. Dělají to tak, že udržují tepelné namáhání sestavy co nejnižší. To pomáhá vyhnout se potenciálně nebezpečným kontrakcím desky.

Prvním krokem při přepracování je použití horkovzdušné pistole k zahřátí jednoho zařízení pro povrchovou montáž. Tím dojde k roztavení všech pájených spojů mezi deskou plošných spojů a zařízením pro povrchovou montáž. Druhým krokem je odstranění zařízení pro povrchovou montáž a třetím krokem je čištění pole podložky na vodiči, aby se odstranila stará pájka. Stará pájka je snadno odstranitelná. Vše, co musíte udělat, je zahřát na bod tání. K tomu slouží odpájecí oplet, horkovzdušná pistole a páječka.

K dokončení výše uvedených kroků používají zkušení profesionálové systém zarovnání zraku. Špičkové zařízení má vysoké rozlišení a je vysoce přesné. Tento systém umožňuje přesné umístění nového komponentu na pole padů.

Jakmile je vše hotovo, zařízení pro povrchovou montáž je připájeno k desce plošných spojů. Pájecí profil se používá k předehřívání desky plošných spojů. Slouží také k ohřevu spojů mezi plošným spojem a zařízením.
