Automatická optická Bga přebalovací stanice
Automatická optická přebalovací stanice BGA Stroj DH-A2E je plně automatická přepracovací stanice BGA s automatickým podavačem čipů, obrazovkou (15 palců, 1080P), automatickým optickým CCD vyrovnávacím systémem dovezeným z Panasonnic a topnými trubicemi z uhlíkových vláken pokrytými skleněným štítem atd. Používá se pro osobní...
Popis
Automatická optická přebalovací stanice bga
Stroj DH-A2E je plně automatická BGA přepracovací stanice s automatickým podavačem třísek,
displej (15 palců, 1080P), importovaný automatický optický CCD systém zarovnání
Panasonic a topné trubice z uhlíkových vláken pokryté skleněným štítem atd. Používá se pro os.
onální opravna, muniční továrna nebo univerzitní laboratoř a další oddělení.
Parametr produktuAutomatická optická BGA přebalovací stanice
Celkový výkon | 5200W |
Horní ohřívač | 1200W |
Spodní ohřívač | 2. 1200W, 3. IR zářič 2700W |
Napájení | AC110~240V±10％50/60Hz |
Automatický systém podávání čipů | |
Operační mód | Dva režimy: manuální a automatický, výběr zdarma! HD dotyková obrazovka, inteligentní člověk-stroj, nastavení digitálního systému. |
Uložení teplotního profilu | 50 000 skupin |
Objektiv optické CCD kamery Podavač třísek | Automatické roztažení a složení pro výběr a výměnu BGA čipu, Řízení PLC |
Zvětšení fotoaparátu | 10x - 220x |
Jemné doladění pracovního stolu: | ±15mm vpřed/vzad, ±15mm vpravo/vlevo |
Horní mikrometr | Max 60 stupňů |
Přesnost umístění: | ±0.01 mm |
BGA polohování | Laserové polohování, rychlá a přesná poloha PCB a BGA |
pozice PCB | Inteligentní polohování, PCB lze nastavit ve směru X, Y pomocí "5bodová podpora" plus V-drážka PCB držák plus univerzální přípravky. |
Osvětlení | Tchajwanské led pracovní světlo, 5W, nastavitelný libovolný úhel |
Regulace teploty | K senzor, uzavřená smyčka |
Přesnost teploty | ±1 stupeň |
Velikost PCB | Max 450×400 mm Min 22×22 mm |
BGA čip | 2x2 - 80x80 mm |
Minimální vzdálenost třísek | 0.1 mm |
Externí teplotní čidlo | 1ks |
Rozměry | D600׊700×V850 mm |
Čistá hmotnost | 70 kg |
Podrobnosti o produktu pro automatickou optickou BGA přebalovací stanici

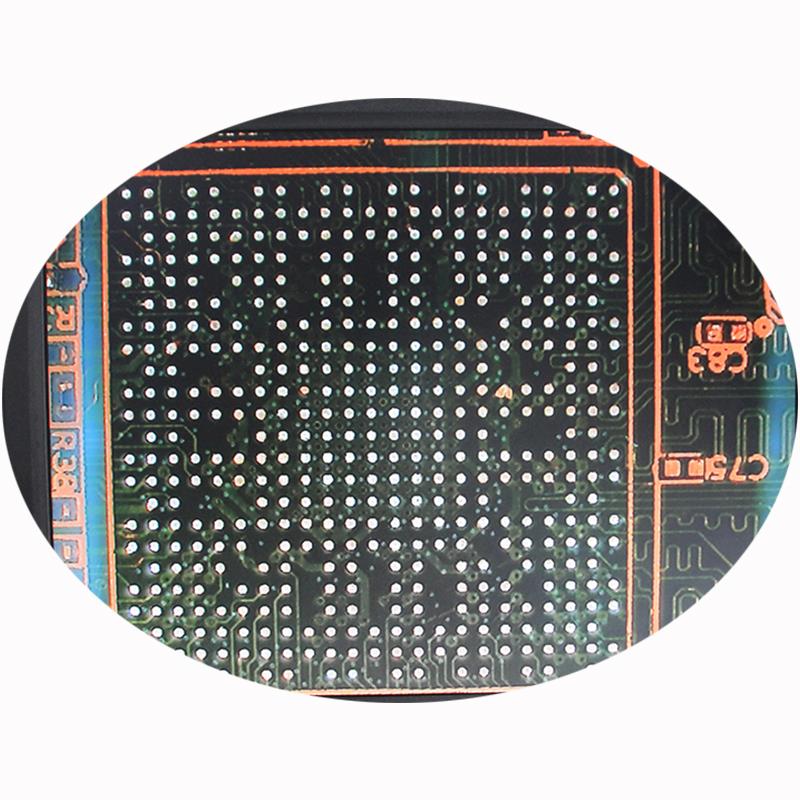

Displej, 15 palců, 1080P, přiblížení/oddálení 10x~220x, všechny body pod čipem nebo na
PCB je vidět jasně, zobrazení zřetelně, automaticky zaostřuje.
Automaticky optický CCD a podavač čipů
Jedná se o optický CCD s vysokým rozlišením, který se používá pro PCBA a čip, který má být zobrazen.
"1" je automatický podavač třísek, který lze nasadit na třísku o velikosti až 80*80mm;
"2" je optický CCD s rozděleným viděním pro PCB vs čip zarovnaný na obrazovce monitoru.
Oba automaticky běží společně pro zarovnání, vyzvednutí a výměnu atd
Spodní horký vzduch a IR
"1" je spodní tryska horkovzdušného ohřevu, kterou lze přizpůsobit od 2 * 2 ~ 80 * 80 mm, dokonce i
i když do 100*100mm, vyrobené ze slitiny titanu, nezreziví a s magnetickým pe-
destal, lze jednoduše a snadno nainstalovat. Ve středu je také malý šroubový tvar
tato tryska může při zahřívání podepřít základní desku s velkým rozměrem.
„2“ je spodní IR předehřívací zóna a je chráněna speciálním skleněným krytem.
na trubkách jádrového vytápění instalovaných uvnitř, které mohou uvolňovat i tepelnou energii, takže
erboard být chráněn co nejlépe.

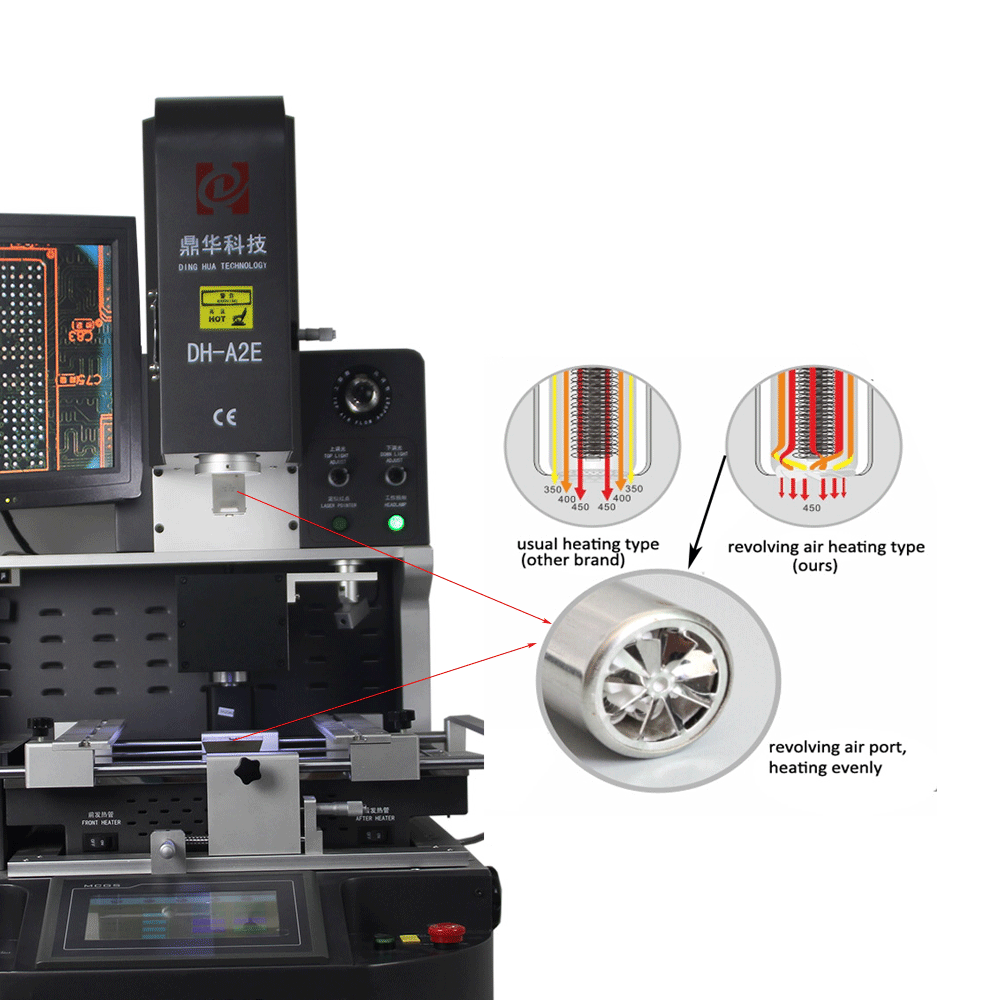

Teplovzdušné vytápění
Horkovzdušné ohřívače, horní a spodní ohřívače pro proudění vzduchu vytvářející pájecí kuličku roztavenou tak, že
pájení nebo odpájení čipu na základní desce.
Vyrobeno z dovážených materiálů, které se vyznačují rovnoměrným prouděním vzduchu a trvalým teplem, jeho použití
životnost je více než 10 let.
Naše náhradní díly dodávané známými společnostmi
Například relé Omron, PLC Mitsubish, napájecí zdroj Meanwell atd.
Balení a dodání:

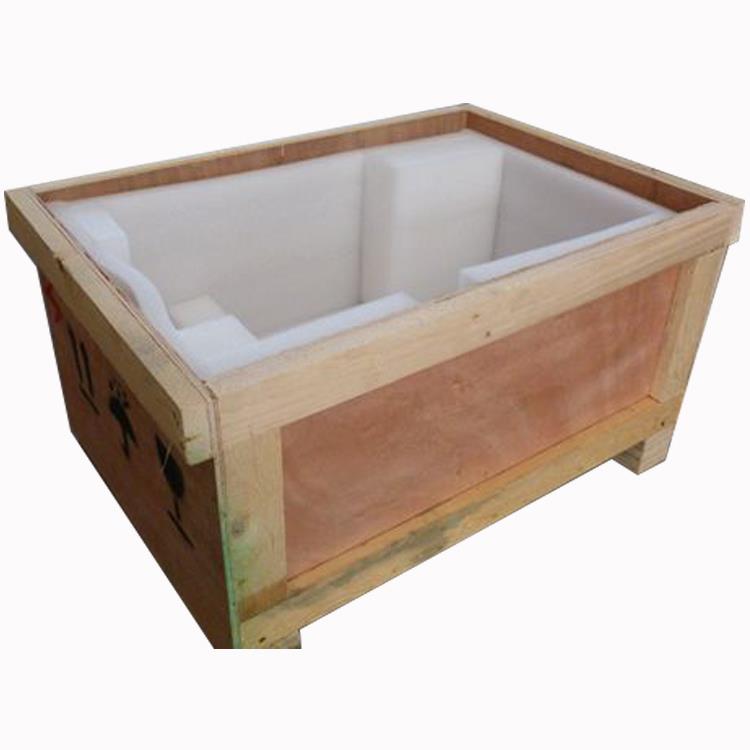

Baleno se silnou překližkovou krabicí pro BGA rework stanici.
Dodává DHL, FedEx, TNT a SF, ale také železniční, námořní nebo leteckou dopravou,
v závislosti na množství a požadavcích zákazníků.
