Automatická optická Bga Rework Station

Automatická optická BGA rework stanice

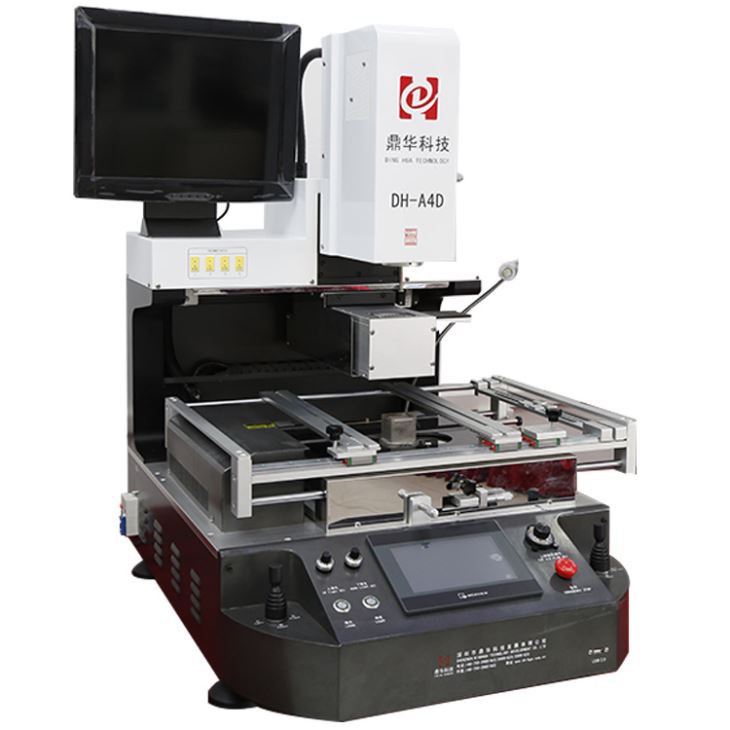

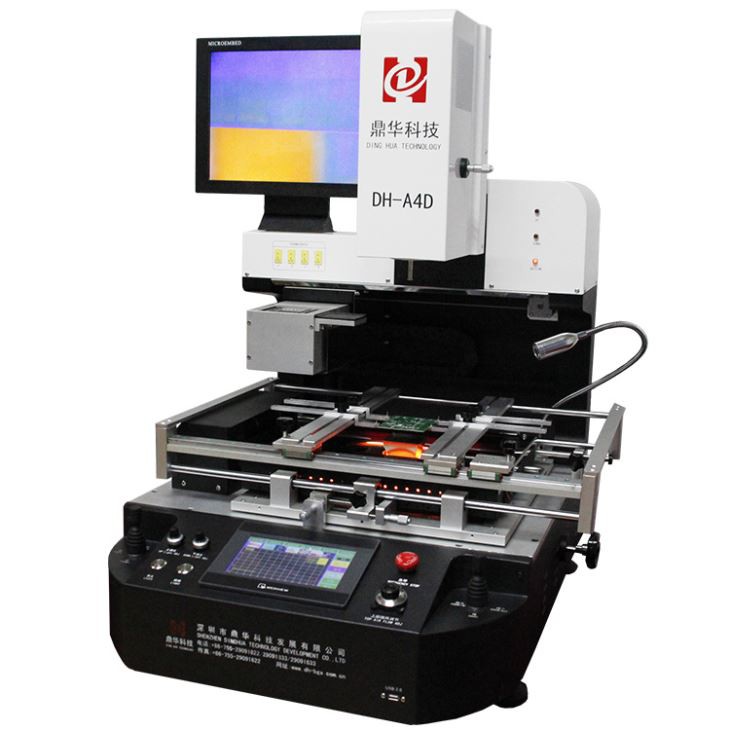

DH-A4D je vynikající BGA rework stanice s pohyblivou IR předehřívací plochou, plně automatickým optickým CCD a čipem

podavač a laserový bod zabudovaný v horní horké hlavě atd. Což vám může pomoci usnadnit a zefektivnit postup přepracování.

Parametr produktu automatické optické BGA rework stanice

Podrobnosti o produktu plně automatické optické BGA přebalovací stroje

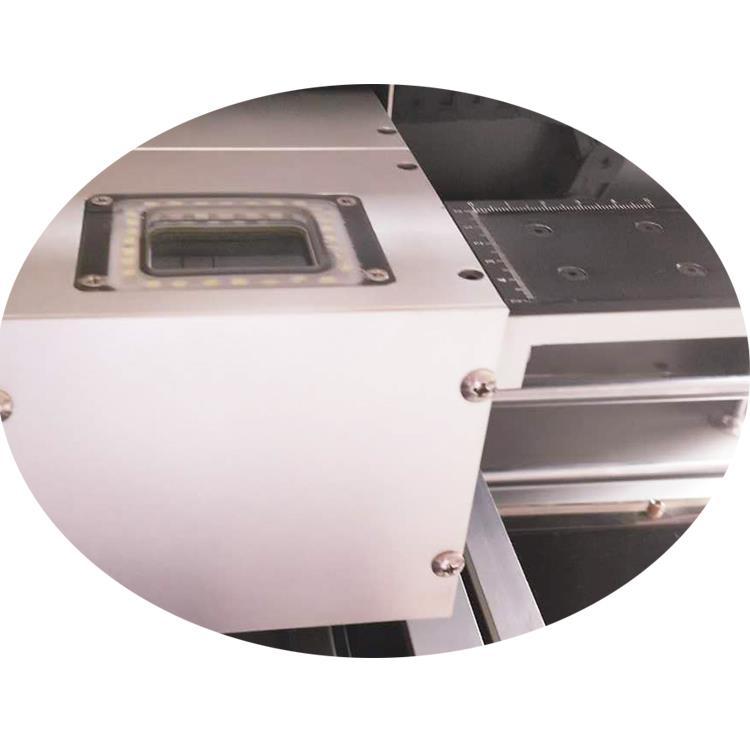

Plně automatický optický CCD dovezený z Japonska a podavač čipů používaný pro čip s 1*1~80*80 mm,

když stroj pracuje, může vestavěná horní hlava vakuového pera automaticky zvednout čip nebo jej umístit.

"Tank chain" pro tyto kabely běží s optickým podavačem CCD&chip, bezpečný a odolný.

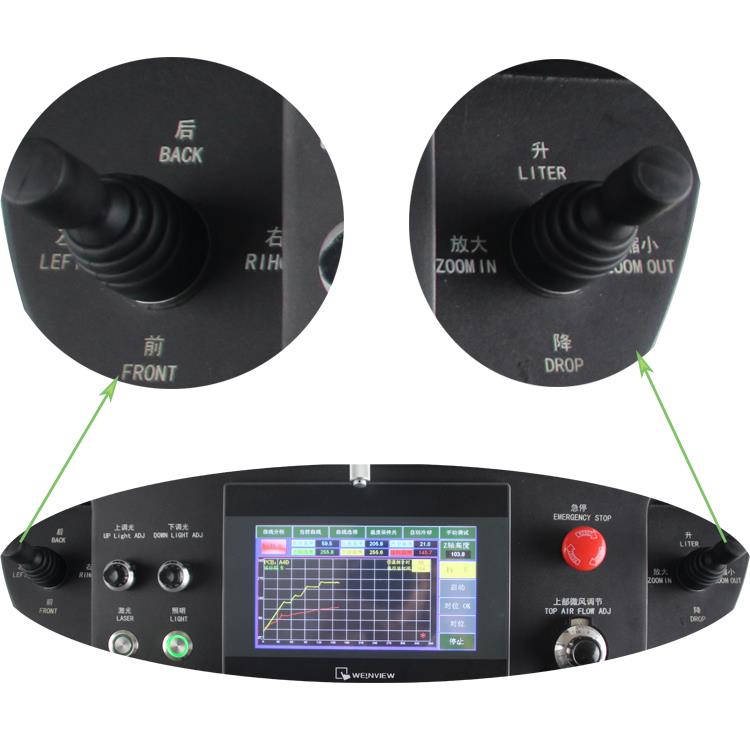

Dva joysticky, při ručním ovládání, jeden je pro optický podavač CCD a čipů, který lze posouvat doleva/doprava nebo dozadu/dopředu,

jedním z nich je pohyb horní hlavy nahoru nebo dolů a přiblížení nebo oddálení snímků na obrazovce monitoru.

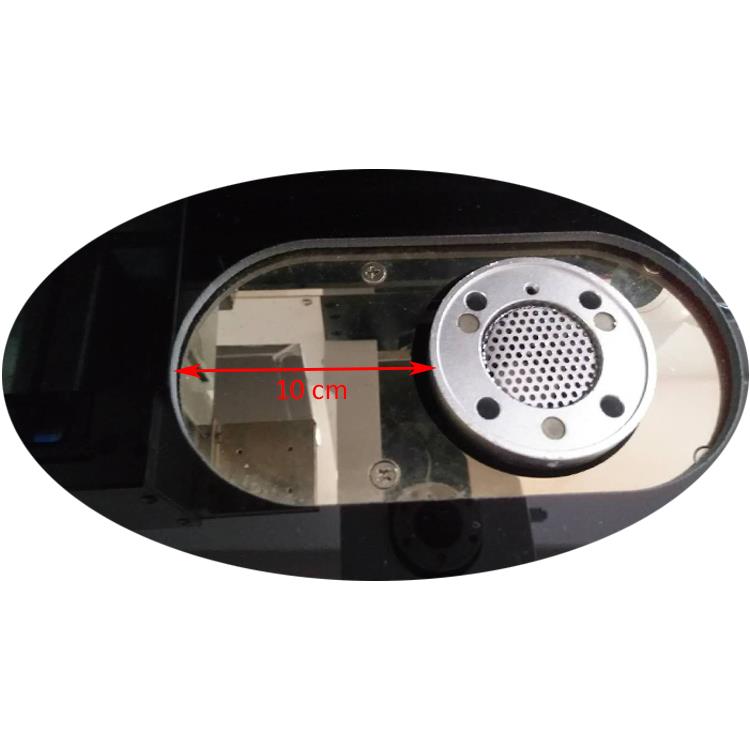

Infračervená předehřívací plocha, pro jiný tvar nebo čip umístěný v jiné poloze, a IR oblast se skládá z uhlíku

vláknové topné trubice (tmavé světlo snadno absorbované PCB a odolné) a skleněný kryt odolný proti vysokým teplotám

(zabránění vniknutí malých součástí nebo prachu dovnitř).

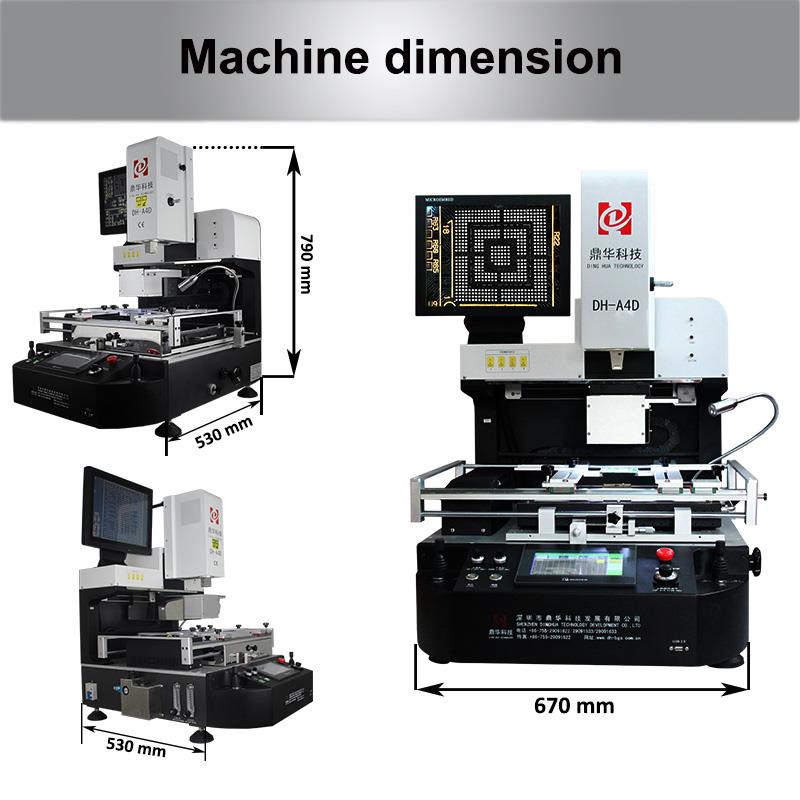

BGA rework station DH-A4D, d*š*v=670*530*790mm, čistá hmotnost: 95kg, baleno v překližkové krabici s pěnou uvnitř pro

stroj chráněn. Správné rozměry a hmotnost jsou vhodné pro většinu pracovních stolů, bez ohledu na to, v opravně

nebo dílna.

Odeslání, balení a následný prodej automatické optické BGA přepracovací stanice

Stroje, jako je tento DH-A4D, budou před dodáním vibrovat minimálně 24 hodin, bez ohledu na minulost nebo nyní,

jsme jediní, kdo dělá vibrace pro BGA rework stanici, poté ji necháme běžet nepřetržitě alespoň 24 hodin.

Aby bylo zajištěno, že stroje budou fungovat efektivně.

Baleno v překližkové krabici (fumigované), bez ohledu na to, kam bude odesláno, neexistují žádná omezení

Dovoz. Silné dřevěné desky a vnitřní pěna mohou zajistit, že stroj bude dobře chráněn, a naznačené vzory zobrazující varování před nepřítomností vzhůru nohama, nahoru a křehkosti atd. Pro lepší ochranu stroje při přepravě.

Cenní zákazníci, kteří používají náš stroj

Tito zákazníci, jak je uvedeno výše, použili naši přepracovací stanici BGA nejen v Číně, ale také v zámoří, pokud pro ně nemáte zavřeno, můžete se s nimi pokusit uzavřít smlouvu a jít se podívat, více podrobností, kontaktujte nás.

Často kladené otázky o automatické přepracovací stanici BGA

1. Otázka: Jak vyrobit součástky kolem čipu, které by se pájely nebo odpájely?

Odpověď: Jsou nutné přizpůsobené trysky, pokud neexistují správné trysky, také tepelně odolný materiál, jako jekarptonovou páskou.

2. Q:Pokud je to poprvésnažím sepřepracovat desku, jak bych měl udělat?

Odpověď: Doporučujeme, abyste nejprve zkusili přepracovat desku šrotu.

3. Otázka: Mohu jej použít k opravě Iphone, Macbook a dalších PCBA?

Odpověď: Jistě, pokud je deska plošných spojů menší než 410 * 450 mm, mohou být tímto strojem přepracovány.

4. Otázka: Mohu přidat kameru na stranu pro sledování tavení pájecí kuličky?

Odpověď: Ano, v případě potřeby lze nainstalovat jednu kameru, obraz se zobrazí na obrazovce monitoru.

Know-how o optické BGA stanici Automatci:

1.Humanizovaný design:

Vestavěný s průmyslovým PC plus pohonem krokového motoru a inteligentním teplotním modulem, stabilní a spolehlivý.

Rozhraní Windows IOS v angličtině a čínštině plus rozhraní USB, snadné ovládání.

Přijměte dvě topné zóny, horní i spodní topné těleso jsou horký vzduch,

Systém zvukových nápověd. 5 s-10s před koncem zahřívání

2. Přesná regulace teploty:

Dva nezávislé teplotní ohřevy plus samonastavení PID plus PLC, přesnost teploty bude asi 2 stupně.

Může nastavit 8 segmentové vytápění a masivní uložení skupinového teplotního profilu.

Pohodlné nastavení topné křivky BGA a vyhledávání indexů.

3. Pohodlné vizuální zarovnání:

Optické vyrovnání plus systém barevných čoček CCD plus laserové polohování

2 barevné oddělení, zvětšení, mikronastavení

Automatické ostření, automatická korekce, automatické rozlišení barev.

Systém nastavení úrovně osvětlení.

Japonská kamera se může pohybovat dopředu a dozadu.

Vestavěná vakuová pumpa automaticky zvedne čip BGA.

Ovládání joystickem, přiblížení a oddálení, dolů a nahoru.

4. Přesné součásti:

Přesné jemné doladění BGA čipu

Jemné doladění mikrometrů X, Y, Z, přesnost umístění bude asi 0,01 mm

Svorka s V-drážkou plus univerzální přípravek vhodný pro všechny druhy DPS.

Topný systém a montážní hlava provedení 2v1, přesné polohování.

5. Perfektní bezpečnostní design:

S ochranou proti selhání ventilátoru, funkcí ochrany proti selhání termočlánku.

Ochrana proti přehřátí, funkce nouzového zastavení.

Aplikace:

Vhodné pro všechny druhy BGA (CCGA, BGA, QFN, CSP, LGA, Micro SMD, MLF, POP balíček)

Olovo a bez olova.
