Horkovzdušná dotyková obrazovka BGA Rework Machine

horkovzdušná dotyková obrazovka bga rework machine Rychlý náhled: Akční cena! DH-A1L BGA Rework Machine s funkcí ohřevu reflow je nyní skladem. Díky lepším designovým nápadům zůstává přesnost montáže BGA našeho stroje v rozmezí 0,01 mm. Věnovali jsme se bga rework & automatické...

Odeslat dotaz

Popis

Horkovzdušná dotyková obrazovka bga předělávací stroj

Rychlý náhled:

Akční cena! DH-A1L BGA Rework Machine s funkcí ohřevu reflow je nyní skladem. S lepším designem

myšlenek, přesnost montáže BGA našeho stroje zůstává v rozmezí 0,01 mm. Věnovali jsme se bga rework & automatic

stroje, pokrývající většinu Indie, Evropy a amerického trhu. Očekáváme, že se staneme vaším dlouhodobým partnerem v

Čína.

Specifikace
1	Moc	4900W
2	Horní ohřívač	Horký vzduch 800W
3	Spodní ohřívač Železný ohřívač	Horký vzduch 1200W, Infračervený 2800W 90w
4	Napájení	AC220V±10%50/60Hz
5	Dimenze	640730580mm
6	Polohování	V-drážka, podpora PCB může být nastavena v libovolném směru pomocí externího univerzálního přípravku
7	Regulace teploty	Termočlánek typu K, regulace s uzavřenou smyčkou, nezávislé topení
8	Přesnost teploty	±2 stupně
9	Velikost PCB	Max 500400 mm Min. 2222 mm
10	BGA čip	22-8080 mm
11	Minimální rozestup třísek	0.15 mm
12	Externí snímač teploty	1 (volitelné)
13	Čistá hmotnost	45 kg

2.Hlavní vlastnosti přepracovací stanice DH-A1L BGA

Dotyková obrazovka s vysokým rozlišením, ovládání PLC, může uložit více skupinových profilů. Zobrazit nastavení a měření v reálném čase

teplota s funkcí okamžité analýzy teplotní křivky. Dokáže zobrazit nastavenou a naměřenou teplotu.

Pro změnu a analýzu profilu.

Vysoce přesný termočlánek typu K s řízením v uzavřené smyčce, výstupním výkonem a řídicím systémem využívající optickou izolaci

technologie. PID samonastavovací systém přesně řídí teplotu a teplotní odchylka je do 2 stupňů.

Mezitím externí teplotní senzor umožňuje analýzu a revizi teploty v reálném čase.

PCB s V-drážkou lze nastavit v libovolném směru pomocí externího univerzálního přípravku, vhodného pro všechny druhy oprav BGA.

Flexibilní a odnímatelný univerzální přípravek může chránit desku plošných spojů před deformací a poškozením nepravidelné desky

lze s ním snadno nasadit.

Nabídka všech druhů horkovzdušných trysek s rotací o 360 stupňů; snadná instalace a změna, přizpůsobené je k dispozici.

Aplikace

Tento stroj slouží k opravě poškozeného čipsetu BGA (balíček Ball Grid Array) na základní desce PCB.

BGA aplikace

1. Laptop & stolní PCBA

2. Herní konzole, jako je Xbox one, Play Station 4

3. PCBA mobilního telefonu

4. TV&TV Set-top box základní deska

5. Server, tiskárna, fotoaparát atd. základní deska

3.Proč byste si měli vybrat přepracovací stanici DH-A1L BGA?

A1L bga rework station advantages.jpg

4. Související znalosti:

Výhody BGA

Vysoká hustota

BGA je řešením problému výroby miniaturního pouzdra pro integrovaný obvod s mnoha stovkami

kolíků. Pole s kolíkovou mřížkou a dvouřadá pouzdra pro povrchovou montáž (SOIC) se vyráběla se stále více kolíky,

a se zmenšujícím se rozestupem mezi kolíky, ale to způsobovalo potíže v procesu pájení. Jako balíček

kolíky se k sobě přiblížily, rostlo nebezpečí náhodného přemostění sousedních kolíků pájkou.

Vedení tepla

Další výhodou pouzder BGA oproti pouzdrům s diskrétními vývody (tj. pouzder s nožičkami) je nižší tepelný výkon

odpor mezi pouzdrem a PCB. To umožňuje teplo generované integrovaným obvodem uvnitř pouzdra

aby snadněji proudil k desce plošných spojů a zabránil tak přehřátí čipu.

Vodiče s nízkou indukčností

Čím kratší je elektrický vodič, tím nižší je jeho nežádoucí indukčnost, vlastnost, která způsobuje nežádoucí zkreslení

signálů ve vysokorychlostních elektronických obvodech. BGA, s jejich velmi krátkou vzdáleností mezi pouzdrem a PCB, mají nízkou indukčnost vedení, což jim dává vynikající elektrický výkon než připojená zařízení.

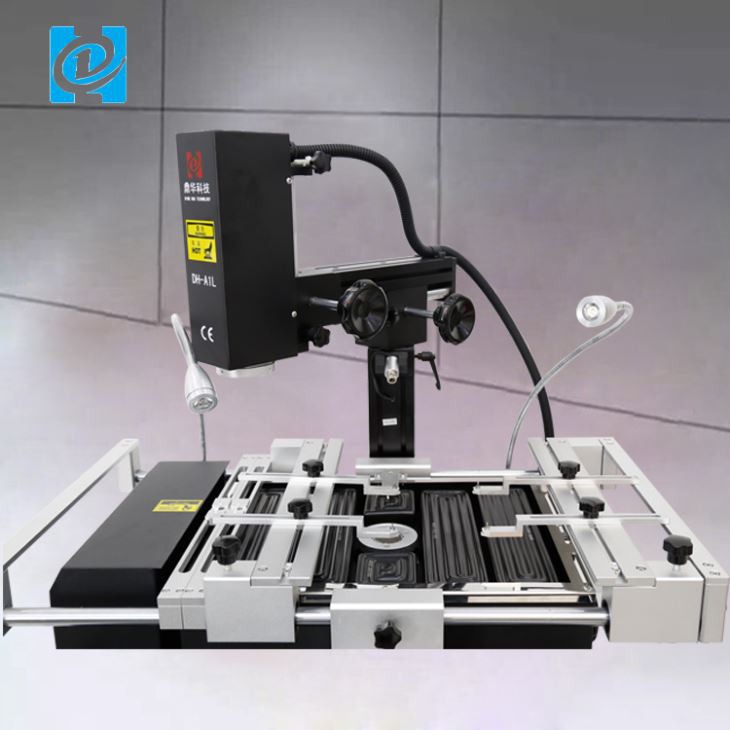

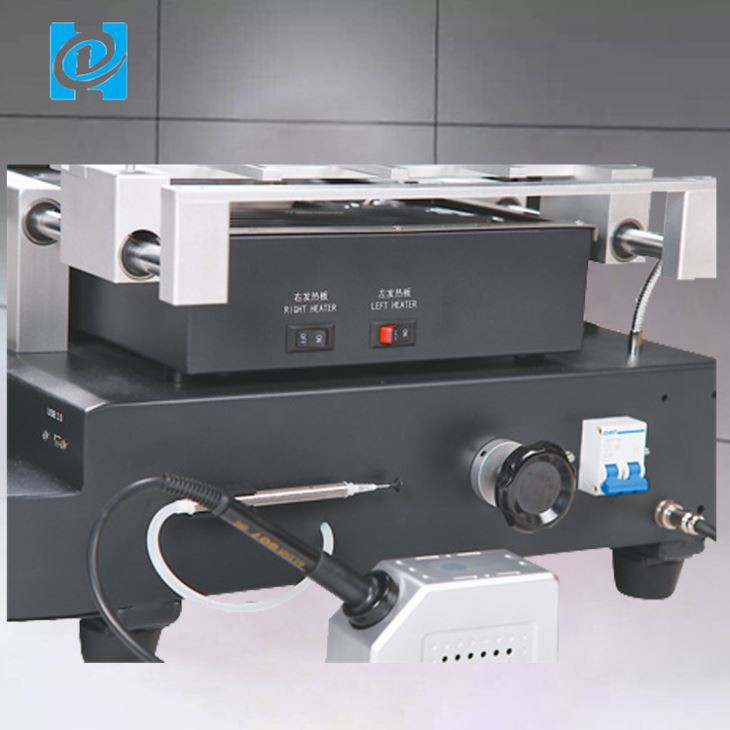

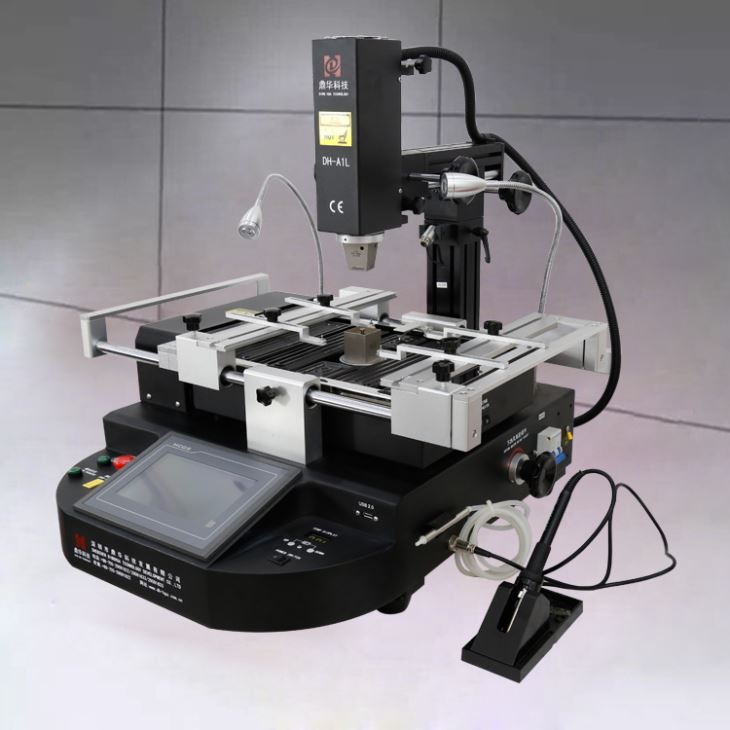

5. Detailní obrázky DH-A1L BGA REWORK STATION

A1L bga rework station 2.jpg

A1L bga rework station 1 - 副本.jpg

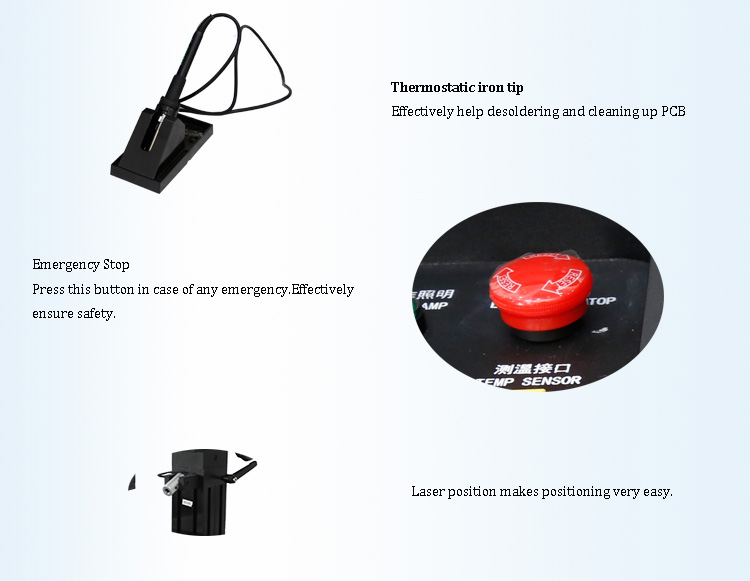

A1L bga rework station 3.jpg

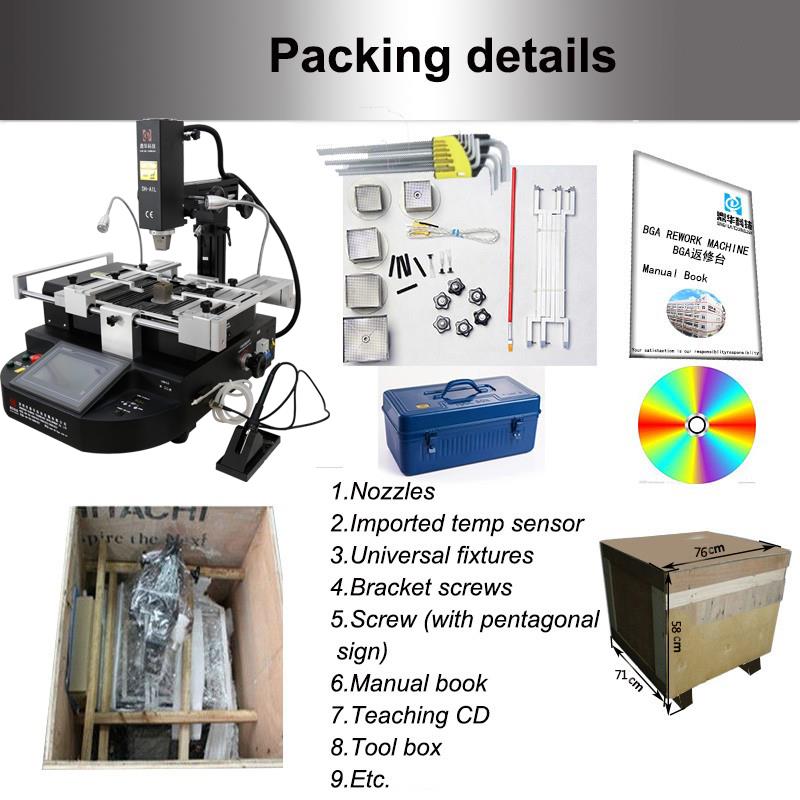

6. Podrobnosti o balení a dodání DH-A1L BGA REWORK STATION

Dodací detaily DH-A1L BGA REWORK STATION

Doprava:

1. Zásilka bude provedena do 5 pracovních dnů po obdržení platby.

2. Rychlé doručení zásilky DHL, FedEX, TNT, UPS a dalšími způsoby, včetně po moři nebo letecky.

7.FAQ

Otázka: Proč si vybrat nás?

A: 1. Dinghua má 10 let zkušeností

2. Profesionální a zkušený tým techniků.

3. S vysoce kvalitním produktem, příznivou cenou a včasným dodáním.

4. Odpovězte na všechny vaše dotazy do 24 hodin.

Otázka: Jak provedu platbu? Který způsob je lepší?

Odpověď: Bankovní převod, Western Union, Money gram, Paypal atd. jsou přijímány, ale upřednostňuje se bankovní převod a platba na obchodní pojištění Alibaba.

Otázka: A co balíček? Je to bezpečné během porodu?

Odpověď: Všechny stroje BGA jsou bezpečně zabaleny ve standardní pevné dřevěné krabici s pěnou uvnitř.

Otázka: Je tento stroj snadno ovladatelný? pokud nemám zkušenosti, umím to také dobře ovládat?

Poskytujete uživatelskou příručku a provozní videa jako podporu?

Odpověď: Ano, náš stroj BGA je navržen tak, aby se snadno používal. Obvykle vám zabere 2-3 hodin, než se naučíte ovládat, pokud

technik, bude to mnohem rychlejší se naučit. Zdarma vám poskytneme anglickou uživatelskou příručku a k dispozici je provozní video.
