DH-G600 Optické zarovnání BGA Rework Station pro opravu BGA, QFN, CSP, LGA, SMD
2,00 - 3999,00 Kč / kus
1 kus Min. Objednat
Rozměry: 610 * 570 * 750 mm
Hmotnost: 60 KG
Jmenovitá kapacita: 5300W
Aktuální: 20A
Napětí: AC 110 ~ 240 V ± 10% 50 / 60Hz
Jmenovitý pracovní cyklus: 100%
Popis
Humanizovaný design:
l Integrovaný průmyslový počítač + Inteligentní teplotní modul, Stabilní a spolehlivý.
l Windows rozhraní OS v angličtině a čínštině + rozhraní USB, snadné ovládání.
l S 5 různými velikostmi trysek: horní: 31 * 31mm, 38 * 38mm, 41 * 41mm. Spodní část: 34 * 34mm 55 * 55mm.
l Jakoukoliv velikost trysky může být zvykem, materiál z titanové slitiny, nikdy deformace, nikdy nerezavějící.
l Přijmout tři ohřívací zóny, horní ohřívač a spodní ohřívač je horký vzduch, v dolní části je předzahřívaná zóna infračerveného záření.
l Ventilátor s vysokým výkonem, rychlý chlazení desky, zabraňte deformaci.
Přesná regulace teploty:
l Tři nezávislé ohřev teploty + regulátor PID se samočinným nastavením + řízení PLC pro zajištění přesnosti teploty na ± 2 ° C.
l Umožňuje nastavit 8 segmentů ohřevu a masivní uložení teplotního profilu skupin.
l Nastavení vykurovací křivky BGA a vyhledávání indexů.
l Automatická analýza teplotní křivky.
Pohodlné vizuální zarovnání:
l Optický zarovnávací systém + systém barevných čoček CCD.
l 2 separace barev, zvětšení, nastavení mikro.
l Automatické ostření, automatické korekce, automatické rozlišení barev.
l Systém pro nastavení jasu světla.
l Japonsko Fotoaparát Panasonic se může pohybovat vpřed a vzad.
l Vestavěný odsávací zařízení, zvedněte čip BGA pohodlně po oddělení.
Přesné součásti:
l Přesné jemné ladění knoflíku bge, nastavte úhel bga čipu na zarovnání.
l X, Y, Z jemné ladění mikrometrů, Přesnost umístění bude ± 0,01 MM.
l V-drážka + univerzální upínací pouzdro vhodné pro všechny typy desek plošných spojů.
l Tryska horkého vzduchu s magnetem, otáčet v jakémkoli úhlu, snadno vyměnit a obsluhovat.

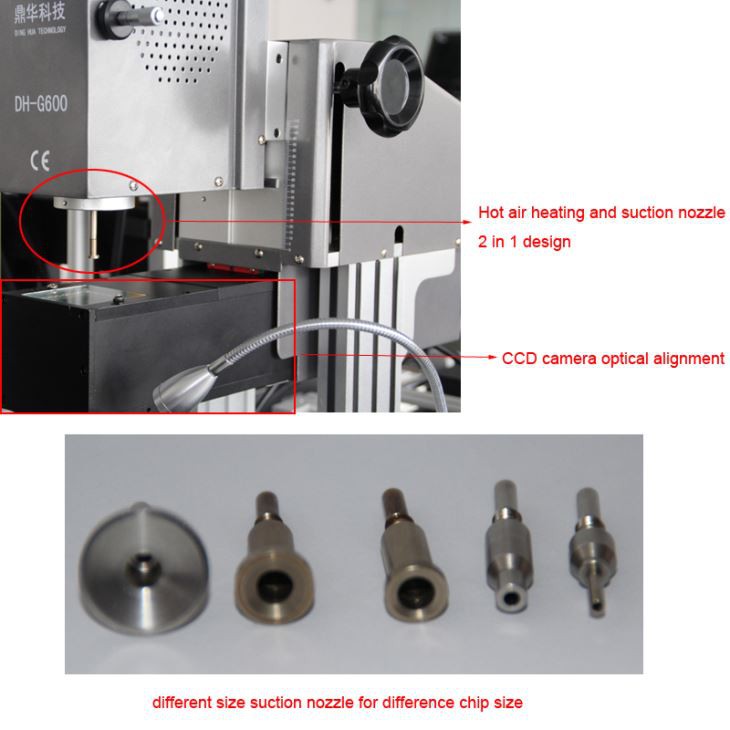

l Vytápěcí a montážní hlava 2 v 1 provedení, přesné polohování.
l Funkce nastavitelná nejvyšší rychlostí vzduchu zabraňuje tomu, aby se při zahřátí drobné bga pohybovaly.
Dokonalý design zabezpečení:
l S ochranou proti výpadku ventilátoru funkce ochrany proti selhání termočlánku.
l Ochrana proti přehřátí, funkce nouzového zastavení.
l Spust'te heslo a upravte ochranu.
Specifikace:
Celkový výkon | 5300W |
Top topení | 1200W |
Spodní ohřívač | 2. 1200W, 3. ohřívač IR 2700W |
Napájení | AC220V ± 10 % 50 Hz |
Nejvyšší rychlost horkého vzduchu | Lze nastavit pomocí nastavovacího knoflíku |
Operační mód | Ruční ovládání, dotyková obrazovka HD, inteligentní stroj, nastavení digitálního systému |
Optický objektiv CCD kamery | Přední / zadní |
Zvětšení fotoaparátu | 1,6 milionu pixelů |
Přizpůsobení pracovního stolu: | ± 15 mm dopředu / dozadu, ± 15 mm vpravo / vlevo |
Přesnost umístění: | ± 0,01 mm |
Osvětlení | Tchaj-wan vedl pracovní světlo, každý úhel nastavitelný |
Skladování teplotního profilu | 50000 skupin |
Umístění desek plošných spojů | Inteligentní polohování, deska plošných spojů lze nastavit ve směru X, Y s "podpěrou 5 bodů" + V-groov PCB držák + univerzální svítidla. |
Řízení teploty | K snímač, uzavřená smyčka |
Přesnost teploty | ± 2 ° C |
Velikost desek plošných spojů | Max 390 × 400 mm Min 22 × 22 mm |
Čip BGA | 1x1 - 80x80 mm |
Minimální odstup třísek | 0,15 mm |
Externí snímač teploty | 1ks |
Rozměry | L610 × W570 × H750 mm |
Čistá hmotnost | 60KG |
